Tối ưu bản vẽ shop drawing kết cấu thép là giải pháp kỹ thuật cốt lõi ở giai đoạn tiền sản xuất, mang lại tác động trực tiếp giúp các nhà thầu và nhà thầu xây dựng tiết kiệm từ 3% – 5% tổng ngân sách vật tư. Một bản vẽ thiết kế kỹ thuật dù hoàn hảo trên lý thuyết vẫn có thể phát sinh nhiều chi phí ẩn do tỷ lệ thép phế liệu cao, chi tiết bản mã phức tạp làm chậm tốc độ cắt CNC, hoặc đường hàn khó thao tác tại xưởng. Bài viết này từ XSTEEL sẽ phân tích các giải pháp tối ưu bản vẽ triển khai thi công bằng phần mềm Tekla Structures, giúp nhà thầu cắt giảm tối đa chi phí sản xuất mà vẫn đảm bảo 100% khả năng chịu lực theo chuẩn TCVN.
Tổng Quan Về Bản Vẽ Shop Drawing Kết Cấu Thép Trong Gia Công

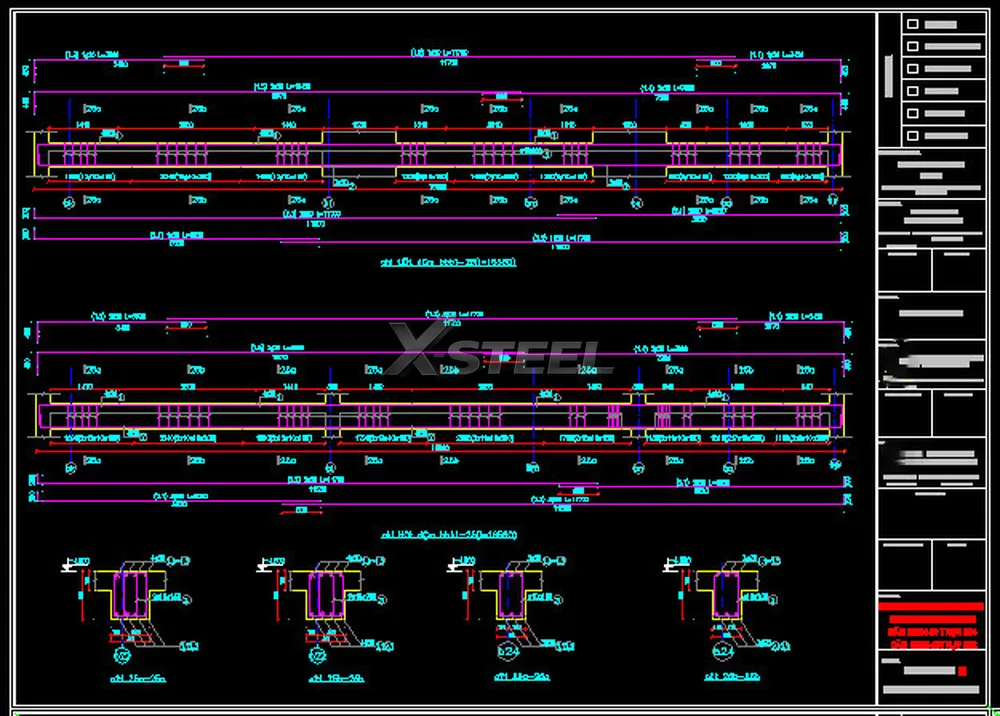

Bản Vẽ Shop Drawing Kết Cấu Thép Là Gì?
Bản vẽ Shop Drawing (bản vẽ triển khai thi công) kết cấu thép là bản vẽ chi tiết được chuyển đổi từ bản vẽ thiết kế kỹ thuật/thiết kế cơ sở do đơn vị tư vấn thiết kế cung cấp. Đây là tập hợp các bản vẽ gia công từng cấu kiện độc lập (Assembly & Single Part Drawing) được sử dụng trực tiếp tại xưởng sản xuất và ngoài công trường.
Bản vẽ Shop Drawing thể hiện chính xác 100%:
Kích thước hình học chi tiết của từng thanh thép hình, thép tấm (cánh, bụng dầm, cột, xà gồ).
Vị trí, kích thước, số lượng và khoảng cách đục lỗ bu lông liên kết (bu lông neo, bu lông cường độ cao).
Quy cách, ký hiệu đường hàn, chiều cao đường hàn (hw), mối ghép vát mép (Bevel).
Chi tiết các bản mã gân tăng cứng, bản mã chân cột, bản mã nối dầm và chi tiết lắp ghép.
Vai Trò Của Shop Drawing Đến Chi Phí Của Nhà Thầu
Quyết Định Tỷ Lệ Hao Hụt Vật Tư Thép Tấm
Nguyên liệu thép tấm và thép hình chiếm tới 60% – 70% tổng giá trị hợp đồng gia công kết cấu thép. Nếu bản vẽ Shop Drawing triển khai rời rạc, không tính toán đến khổ thép tiêu chuẩn (1.5m × 6m, 2.0m × 6m, 2.0m × 12m), lượng thép thừa (phôi vụn) sau khi cắt sẽ rất lớn. Việc quy hoạch sơ đồ cắt phôi ngay từ bước Shop Drawing quyết định trực tiếp tỷ lệ phế liệu của dự án.

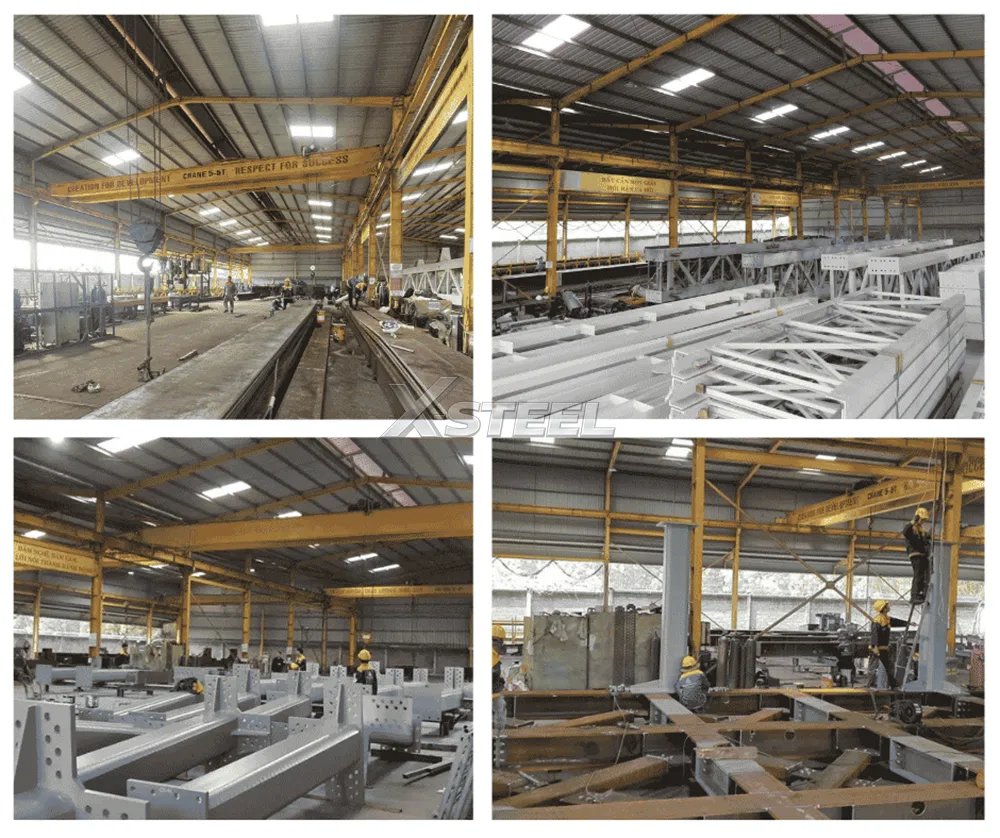

Quyết Định Tốc Độ Gia Công Tại Xưởng Sản Xuất
Một bản vẽ Shop Drawing phức tạp với quá nhiều chủng loại bản mã lẻ hoặc quy cách lỗ bu lông không thống nhất sẽ làm đình trệ dây chuyền sản xuất. Thợ gia công phải mất nhiều thời gian đo đạc thủ công, thay đổi đầu mũi khoan từ và điều chỉnh máy gá dầm. Ngược lại, bản vẽ được chuẩn hóa tối đa giúp dây chuyền gia công tự động vận hành liên tục, rút ngắn 20% – 30% thời gian hoàn thành.
3 Giải Pháp Tối Ưu Bản Vẽ Shop Drawing Tiết Kiệm Ngân Sách

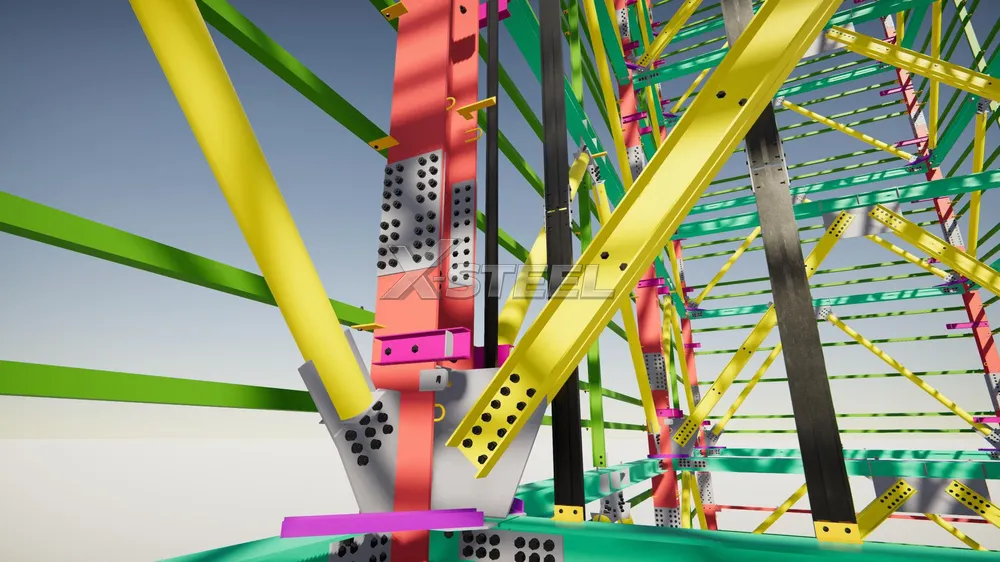

1. Lặp Phôi Tự Động (Nesting) Trên Phần Mềm Tekla Structures
Ứng dụng công nghệ BIM và phần mềm mô hình hóa 3D chuyên dụng như Tekla Structures cho phép các kỹ sư bóc tách và xuất dữ liệu sơ đồ lặp phôi tự động (Nesting).
Cơ chế vận hành: Phần mềm sẽ tự động tính toán, sắp xếp các chi tiết phôi cắt gồm cánh dầm, bụng dầm, bản mã liên kết lên trên các tấm thép khổ tiêu chuẩn sao cho diện tích trống là nhỏ nhất.
Hiệu quả kinh tế: Khống chế tỷ lệ thép phế liệu dư thừa xuống ≤ 2% (so với mức hao hụt 5% – 8% khi nhà thầu lập phôi thủ công bằng CAD 2D). Đối với một dự án 1.000 tấn thép, việc giảm 5% hao hụt tương đương với việc tiết kiệm được 50 tấn thép nguyên liệu mua vào.
2. Chuẩn Hóa Chi Tiết Bản Mã Và Khoảng Cách Lỗ Bu Lông
Gộp nhóm bản mã tương đồng: Trong một công trình nhà xưởng tiền chế, hệ thống bản mã gân tăng cứng và bản mã nối dầm thường rất đa dạng. Kỹ sư Shop Drawing tại XSTEEL sẽ tiến hành gom nhóm các bản mã có chiều dày và kích thước gần tương đương về cùng một chủng loại chuẩn. Điều này cho phép đưa phôi vào máy cắt Laser CNC hoặc Plasma CNC cắt hàng loạt với số lượng lớn, giảm chi phí nhân công lập trình máy.
Đồng bộ đường kính lỗ bu lông: Chuẩn hóa đường kính lỗ đục bu lông (ví dụ: ưu tiên dùng toàn bộ lỗ Φ22 cho bu lông M20 trên hệ khung chính). Việc này giúp thợ xưởng không phải tốn thời gian dừng máy khoan từ để thay đầu mũi khoan liên tục, từ đó gia tăng năng suất gia công đột phá.

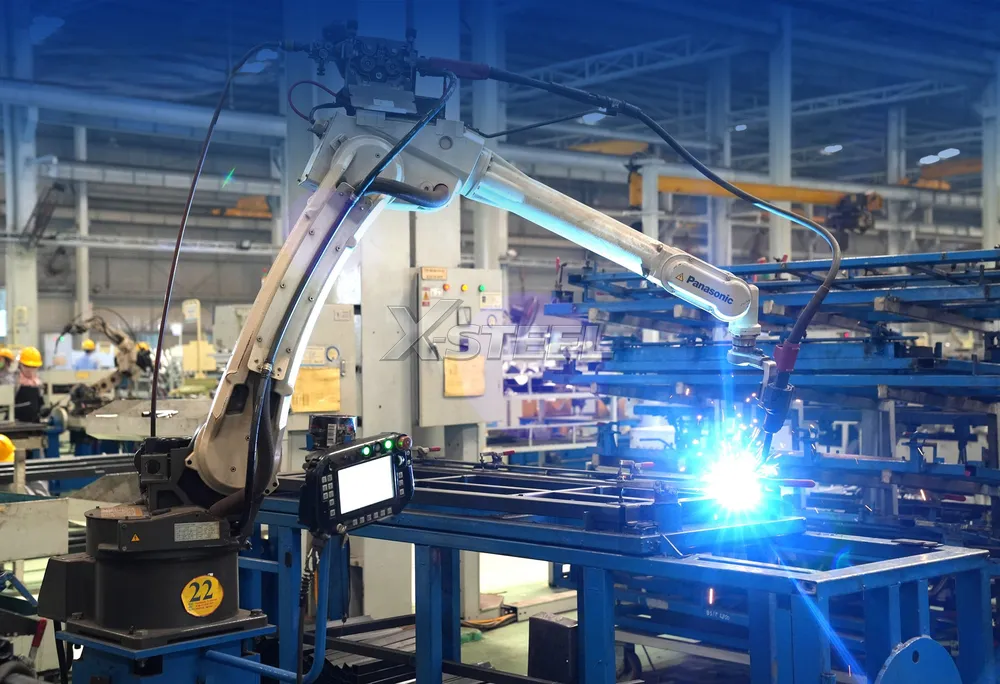

3. Đơn Giản Hóa Chi Tiết Đường Hàn Để Tăng Tốc Độ Gia Công
Ưu tiên hàn tự động cổng dầm (SAW): Chuyển đổi các đường hàn tay phức tạp tại góc khuất sang các đường hàn góc ngấu liên tục thực hiện bằng máy hàn tự động dưới lớp thuốc (SAW). Đường hàn SAW cho chất lượng đường hàn đều, đẹp, đáp ứng kiểm tra siêu âm (UT) hoặc chụp X-quang (100% đường hàn ngấu) với tốc độ nhanh gấp 4 – 5 lần hàn tay CO2/MAG.
Tối ưu góc vát mép (Bevel): Tính toán chính xác góc vát mép thích hợp theo tiêu chuẩn AWS D1.1/TCVN 5575:2012 để vừa đảm bảo độ ngấu chịu lực của mối liên kết, vừa tiết kiệm tối đa khối lượng dây hàn/que hàn tiêu hao và thời gian chạy vát mép phôi thép.
Lợi Ích Kinh Tế Thực Tế Dành Cho Nhà Thầu
1. Giảm Giá Thành Báo Giá Gia Công Theo Tấn
Khi bản vẽ được tối ưu triệt để ngay từ khâu thiết kế chi tiết, lượng vật tư thép mua vào giảm đáng kể, chi phí nhân công gá đính và hàn xưởng được tối thiểu hóa. Điều này cho phép nhà máy gia công đưa ra mức giá cạnh tranh nhất cho tổng thầu. Nhà thầu có thể xem chi tiết bảng dự toán nhân công và vật tư trong bài viết báo giá gia công kết cấu thép theo tấn từ XSTEEL.
2. Đảm Bảo Tiến Độ Lắp Dựng Trôi Chảy Ngoài Hiện Trường
Một trong những rủi ro lớn nhất của các nhà thầu khi thi công lắp dựng khung thép là sự cố lệch tâm lỗ bu lông, vướng bản mã hoặc sai lệch khẩu độ dầm.

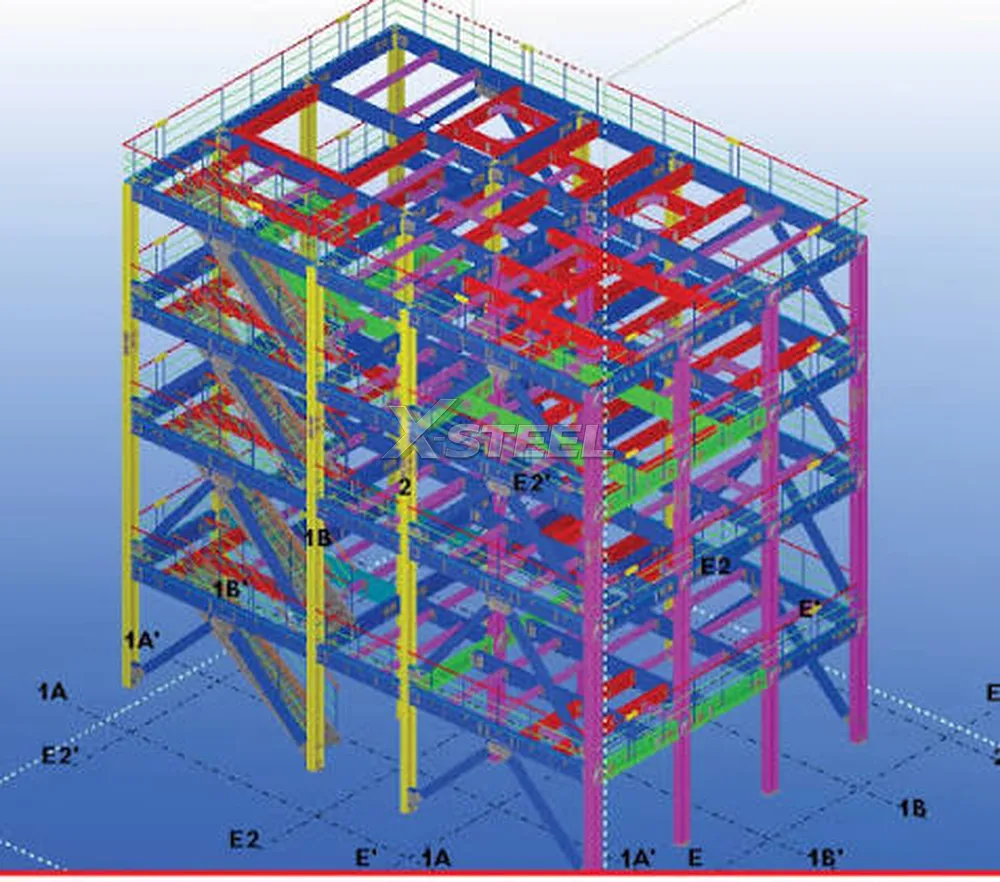

Bản vẽ Shop Drawing được kiểm soát va chạm 3D (Clash Detection) nghiêm ngặt giúp triệt tiêu 100% các sai sót hổng hóc kỹ thuật trước khi cấu kiện xuất xưởng.
Cấu kiện khi vận chuyển ra công trường chỉ cần cẩu lắp thẳng vào vị trí bu lông móng, sập khớp chính xác từng chi tiết, đảm bảo an toàn tuyệt đối và đẩy nhanh tiến độ bàn giao cho chủ đầu tư.
Tham khảo chi tiết: Báo giá gia công và lắp dựng mới nhất được cập nhật tại bài viết: Báo Giá Gia Công Kết Cấu Thép Theo Tấn Dành Cho Nhà Thầu

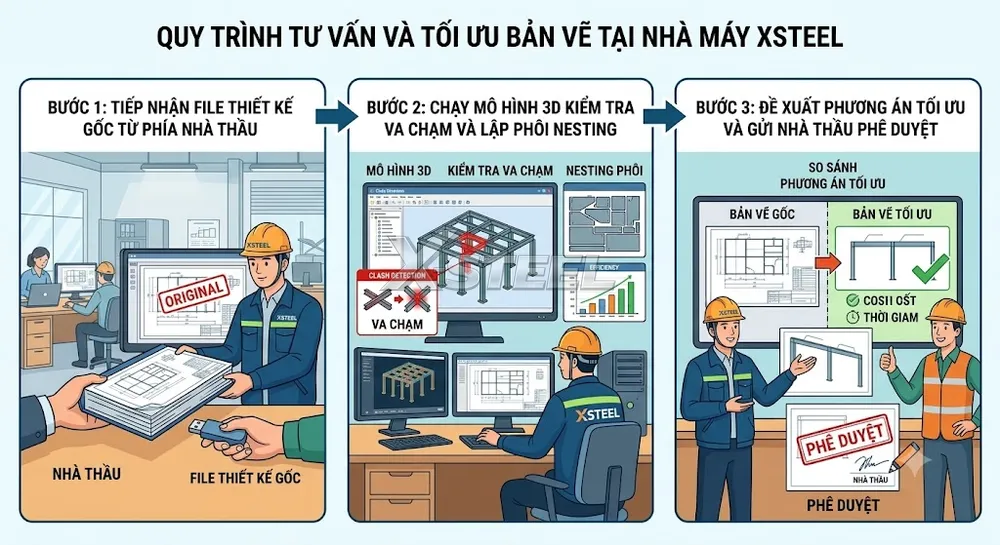

Quy Trình Tư Vấn Và Tối Ưu Bản Vẽ Tại Nhà Máy XSTEEL
Để mang lại giá trị gia tăng tối đa cho khách hàng B2B, Công ty TNHH MTV XSTEEL áp dụng quy trình làm việc 3 bước khép kín và chuyên nghiệp:
Bước 1: Tiếp Nhận File Thiết Kế Gốc Từ Phía Nhà Thầu
Đội ngũ kỹ sư XSTEEL tiếp nhận hồ sơ thiết kế cơ sở/thiết kế kỹ thuật từ tổng thầu dưới các định dạng file AutoCAD (.dwg), Tekla (.db1), hoặc bản vẽ PDF.
Bước 2: Chạy Mô Hình 3D Kiểm Tra Va Chạm Và Lặp Phôi Nesting
Sử dụng phần mềm Tekla Structures để dựng lại toàn bộ mô hình không gian 3D. Tiến hành kiểm tra va chạm không gian (Clash Check), rà soát liên kết gối đỡ, dầm, cột, giằng và chạy phần mềm sơ đồ lặp phôi Nesting để tính toán chính xác tỷ lệ vật tư tối ưu.
Bước 3: Đề Xuất Phương Án Tối Ưu Và Gửi Nhà Thầu Phê Duyệt
Lập bảng tổng hợp các điểm đề xuất điều chỉnh kỹ thuật (thay đổi quy cách bản mã, tối ưu khoảng cách bu lông, chuyển đổi đường hàn…) kèm theo phân tích chi phí tiết kiệm được. Bảng đề xuất này sẽ được gửi trực tiếp cho Ban quản lý dự án/Bộ phận kỹ thuật của tổng thầu duyệt trước khi tiến hành xuất bản vẽ Shop Drawing chính thức và đưa vào sản xuất hàng loạt.
Tối ưu bản vẽ Shop Drawing kết cấu thép không đơn thuần là một thao tác kỹ thuật, mà là chiến lược quản trị chi phí thông minh dành cho các tổng thầu và công ty xây dựng chuyên nghiệp. Chọn đúng đơn vị gia công sở hữu năng lực bóc tách và thiết kế Shop Drawing giỏi như XSTEEL sẽ giúp dự án của sếp tiết kiệm hàng trăm triệu đồng tiền vật tư dư thừa, đồng thời đảm bảo công trình vận hành an toàn, đúng tiến độ cam kết.
