Quy trình đóng gói vận chuyển cấu kiện thép cùng công đoạn sơn mã hiệu Marking chuẩn bản vẽ Shop Drawing là chốt chặn hoàn thiện quan trọng, giúp các tổng thầu EPC tối ưu hóa đến 20% thời gian cẩu lắp ngoài hiện trường. Nếu công tác đánh mã bị nhầm lẫn hoặc kê lót đóng gói không đúng quy cách, các dầm, cột, xà gồ rất dễ bị trầy xước màng sơn, móp mép bản mã trong quá trình bốc xếp và gây xáo trộn thứ tự thi công ngoài công trường. Bài viết này từ XSTEEL sẽ hướng dẫn chi tiết quy trình đánh mã hiệu, tiêu chuẩn đóng gói an toàn và phương án vận chuyển cấu kiện thép tối ưu cước phí B2B dành cho các nhà thầu xây dựng.
Tầm Quan Trọng Của Công Đoạn Đánh Mã, Đóng Gói Và Vận Chuyển
Rút Ngắn Thời Gian Tra Cứu Và Lắp Dựng Tại Công Trường
Trong mô hình thi công kết cấu thép hiện đại, toàn bộ dữ liệu cấu kiện được quản lý bằng phần mềm 3D Tekla Structures. Khi xuất xưởng ra hiện trường, đội ngũ kỹ sư giám sát và thợ cẩu lắp phải đối mặt với hàng ngàn thanh thép, bản mã, dầm, cột có hình dáng gần như tương đồng.
Định Vị Chính Xác Vị Trí Cấu Kiện
Một nhà xưởng công nghiệp tiêu chuẩn có thể chứa hàng trăm cấu kiện dầm I, dầm H cùng kích thước chiều dài nhưng lại có sơ đồ đục lỗ bu lông bản mã khác nhau (do chịu tải trọng và vị trí giằng khác nhau). Nếu không có ký hiệu mã hiệu (Marking Code) rõ ràng, thợ cẩu lắp sẽ mất rất nhiều thời gian đo đạc thủ công hoặc tra cứu từng bản vẽ CAD/Tekla, làm gia tăng thời gian chờ của xe cẩu chuyên dụng (downtime).
Triệt Tiêu Rủi Ro Lắp Nhầm Vị Trí
Tình trạng cẩu nhầm cấu kiện C1-1 vào vị trí của C1-2 không chỉ làm gián đoạn dây chuyền cẩu lắp mà còn nguy hiểm hơn khi thợ thi công cố tình dùng đòn bẩy hoặc khoét rộng lỗ bu lông để cố định tạm. Điều này gây sai lệch kiến trúc, mất an toàn chịu lực và bị tư vấn giám sát (TVGS) lập biên bản dừng thi công.
Bảo Vệ Lớp Sơn Hoàn Thiện Và Biến Dạng Kết Cấu
Bảo Vệ Màng Sơn Khô (DFT) Đạt Chuẩn
Lớp sơn lót Epoxy và sơn phủ PU có nhiệm vụ bảo vệ cốt thép khỏi tác động ăn mòn của môi trường. Trong quá trình vận chuyển đường dài, sự va quẹt giữa các mép bản mã sắc nhọn hoặc ma sát giữa các bề mặt kim loại sẽ làm bong tróc lớp sơn bảo vệ. Việc phải xả nhám và sơn dặm lại (Touch-up painting) thủ công ngoài công trường không chỉ tốn kém chi phí mà chất lượng bám dính màng sơn khó đạt được độ đồng đều như khi sơn tại nhà máy.

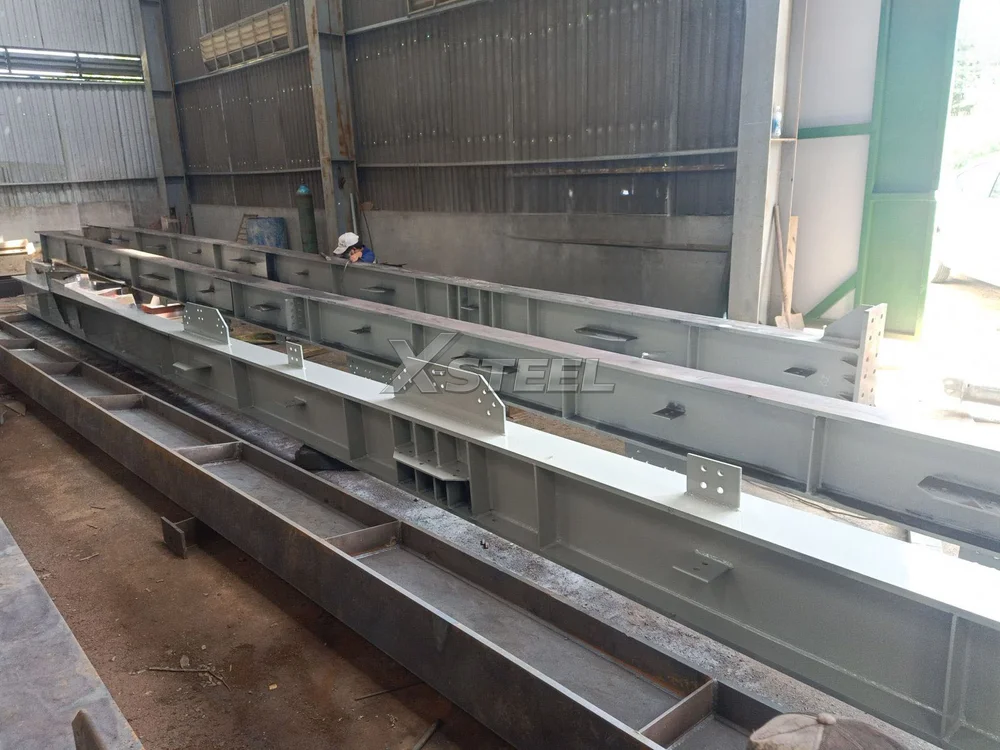

Chống Biến Dạng Cơ Học Cấu Kiện
Các chi tiết bản mã gân tăng cứng có chiều dày mỏng (từ 6mm – 10mm) hoặc cánh dầm tổ hợp rất dễ bị móp mép, cong vênh khi bị lực đai thép siết quá mạnh hoặc va đập trực tiếp trong quá trình cẩu hạ. Việc bảo vệ các góc cạnh này giúp đảm bảo bề mặt tiếp xúc liên kết bu lông phẳng 100% khi lắp ghép.
Quy Trình Đánh Mã Cấu Kiện Marking Chuẩn Bản Vẽ Shop Drawing
Quy Cách Sơn Mã Hiệu (Marking Code)
Đánh mã cấu kiện là việc chuyển hóa dữ liệu tên cấu kiện từ bản vẽ Shop Drawing Tekla lên bề mặt kim loại thực tế trước khi cấu kiện rời dây chuyền sơn.
-
Sử dụng vật liệu sơn chuyên dụng: Dùng sơn phun stencil hoặc bút sơn công nghiệp chịu nhiệt, chống nước, chống bay màu dưới tác động của thời tiết và không bị hòa tan bởi dầu mỡ.
-
Vị trí đánh mã đồng bộ: Mã hiệu được sơn tại vị trí dễ quan sát nhất theo quy chuẩn: trên mặt ngoài của cánh dầm/cột, cách đầu cấu kiện một khoảng từ 300mm – 500mm, hoặc ngay trên bề mặt bản mã chân cột.
-
Đồng bộ ký hiệu Tekla: Mã hiệu được viết chữ in hoa sắc nét, khớp 100% với sơ đồ lắp dựng (Erection Drawing). Ví dụ:
-
C1-1,C1-2: Cột khung chính. -
D1A,D1B: Dầm tổ hợp mái. -
XG1,XG2: Xà gồ C/Z. -
G1,G2: Hệ giằng cột, giằng mái.
-
Đánh Mã Hướng Lắp Đặt (Top/Bottom Indicator)
Đối với các cấu kiện dầm vát, cột có tiết diện thay đổi hoặc bản mã lệch tâm, việc xác định đúng chiều quay của cấu kiện là cực kỳ quan trọng.
-
Sơn ký hiệu mũi tên chỉ hướng: Sơn bổ sung mũi tên chỉ hướng đỉnh cột (
TOP ➔), hướng mặt trên dầm (UP ➔) hoặc hướng Bắc công trình (NORTH ➔). -
Hiệu quả thực tế: Giúp thợ cẩu móc cáp đúng góc trọng tâm ngay từ dưới mặt đất. Cấu kiện khi được cẩu lên không bị xoay lật 180° trên không trung, loại bỏ hoàn toàn nguy cơ mất an toàn lao động và tiết kiệm 50% thời gian căn chỉnh gối đỡ.
Tiêu Chuẩn Đóng Gói Cấu Kiện Thép Chuẩn Bị Xuất Xưởng
Quy Cách Kê Lót Bảo Vệ Màng Sơn
Trước khi đóng thành từng kiện hoặc chất lên phương tiện vận tải, cấu kiện phải trải qua công đoạn kê lót bảo vệ đạt chuẩn kỹ thuật:
-
Sử dụng thanh kê gỗ (Dunnage): Đặt các thanh gỗ xẻ vuông vắn (kích thước 50mm × 50mm hoặc 100mm × 100mm) làm đệm lót giữa các lớp dầm/cột xếp chồng lên nhau. Tuyệt đối không để bề mặt sơn của kim loại tiếp xúc trực tiếp với kim loại.
-
Bọc đệm bảo vệ góc cạnh: Sử dụng đệm cao su, màng PE co dãn hoặc ốp góc nhựa bọc quanh các góc bản mã nhọn, cánh dầm. Việc này vừa bảo vệ lớp sơn không bị bong tróc, vừa tránh góc thép sắc nhọn làm cứa đứt cáp vải cẩu hàng trong quá trình bốc xếp.

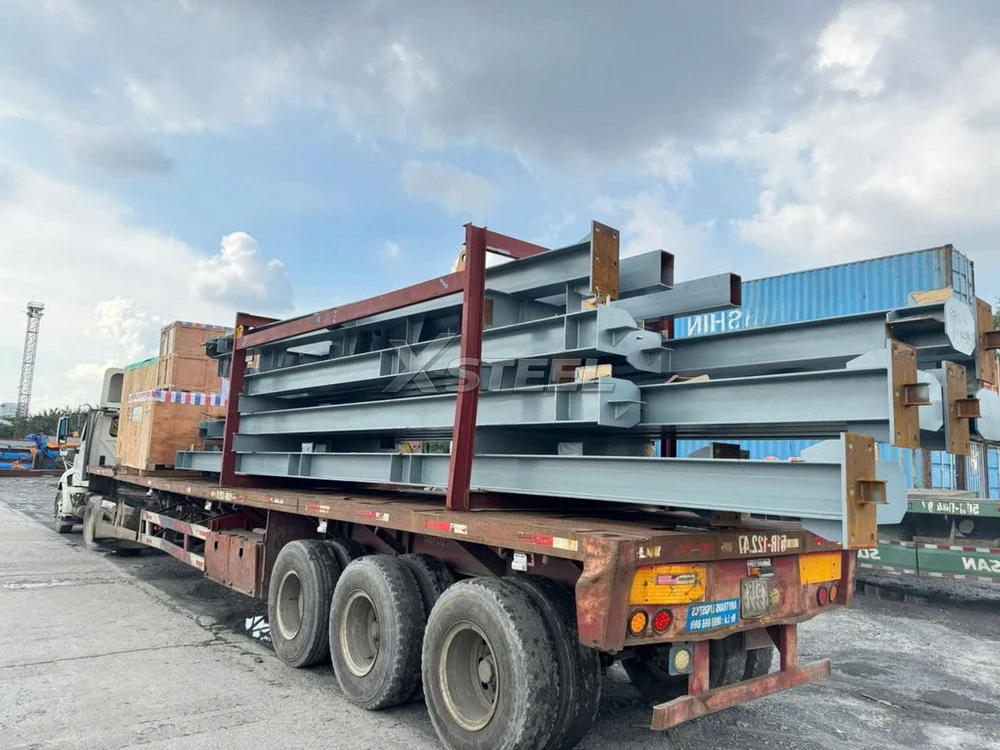

Quy Trình Đai Bó Và Cố Định Kiện Hàng
Đối với các cấu kiện nhỏ, số lượng lớn (như xà gồ C/Z, thanh giằng, bản mã rời, ty giằng), xưởng gia công tiến hành quy trình đóng kiện tiêu chuẩn:
-
Sử dụng dây đai cường độ cao: Dùng dây đai thép hoặc dây đai nhựa PET đai chặt cấu kiện thành từng bó gọn gàng. Mỗi bó xà gồ có số lượng từ 10 – 20 thanh tùy theo trọng lượng cho phép của cẩu.
-
Gắn thẻ quản lý kiện hàng (Tag Name): Mỗi bó kiện hàng được dán hoặc buộc thẻ sắt/thẻ nhựa PVC chống nước (Tag Name). Trên thẻ thể hiện rõ: Tên dự án, Mã hiệu kiện, Số lượng cấu kiện bên trong, Tổng trọng lượng (kg) và Kích thước kiện. Thẻ này giúp bộ phận thủ kho và QC công trường kiểm đếm giao nhận nhanh chóng chỉ trong vài phút.
Phương Án Vận Chuyển Cấu Kiện Thép An Toàn Và Tối Ưu Chi Phí
1. Phân Loại Và Sắp Xếp Hàng Hóa Trên Xe Vận Chuyển
Sắp xếp hàng hóa trên phương tiện vận tải (xe tải thùng, xe đầu kéo Rơ-moóc sàn, Rơ-moóc lùn) là một nghệ thuật quản trị đòi hỏi sự phối hợp chặt chẽ giữa kỹ sư xưởng và tài xế chuyên chở.

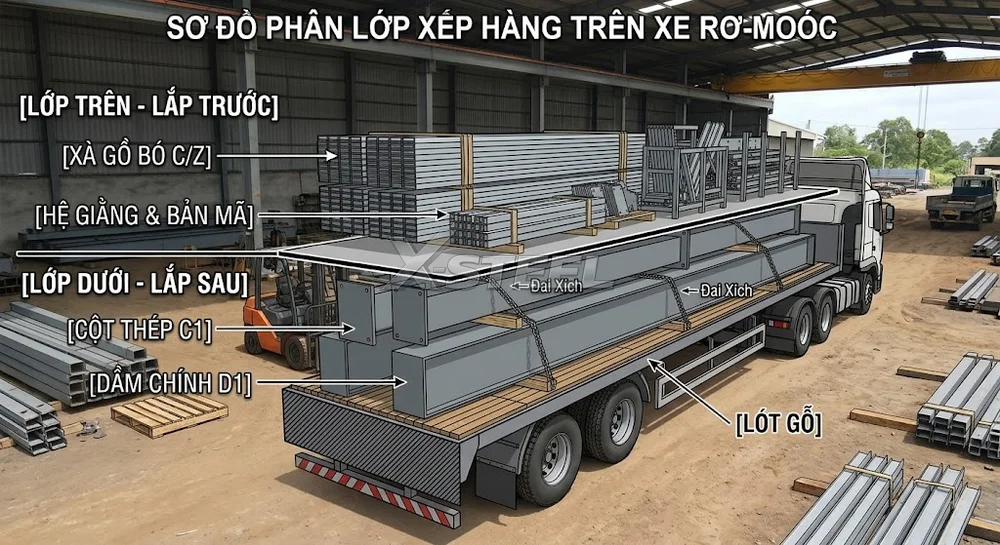

a) Lập Sơ Đồ Xếp Hàng Theo Biện Pháp Thi Công (LIFO Rule)
Áp dụng nguyên tắc LIFO (Last In – First Out / Vào Sau – Ra Trước) dựa trên tiến độ cẩu lắp ngoài công trường:
-
Cấu kiện cẩu lắp trước (Cột thép, dầm khung chính) được xếp ở lớp trên cùng hoặc phía đuôi xe để khi xe đến công trường có thể cẩu trực tiếp vào vị trí móng.
-
Cấu kiện cẩu lắp sau (Xà gồ, giằng, tôn mái) được xếp ở lớp dưới cùng hoặc phía đầu cabin.

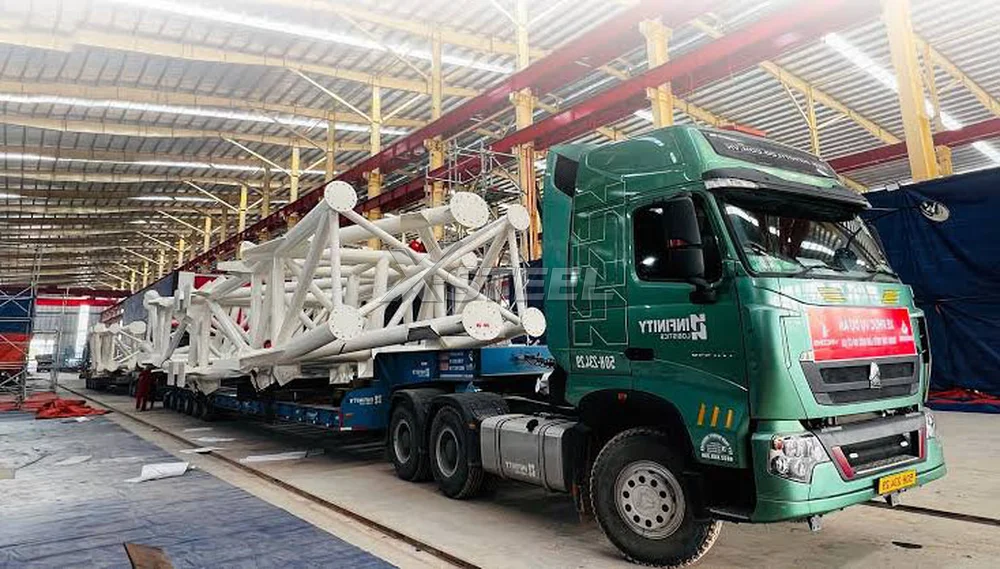

b) Tối Ưu Tải Trọng Và Khổ Chiều Cao Chở Hàng
Thép kết cấu có đặc thụ gồm cả hàng nặng (dầm tổ hợp, cột) và hàng cồng kềnh (kèo không gian, xà gồ). Kỹ sư logistics của XSTEEL tính toán phối hợp tải trọng:
-
Kết hợp xếp các dầm I/H nặng bên dưới để hạ thấp trọng tâm xe, xếp các bó xà gồ nhẹ cồng kềnh lên trên để tận dụng tối đa tải trọng cho phép (30 – 32 tấn/chuyến xe đầu kéo) mà không vi phạm quy định chiều cao quá khổ của Cục Đường bộ.
-
Chằn buộc cố định kiện hàng bằng xích thép, tăng vam chuyên dụng, kiểm tra độ cân bằng hai bên thùng xe trước khi xe xuất bến.
Cam Kết Tiến Độ Giao Hàng Chia Theo Phân Kỳ Dự Án
Một trong những bài toán hóc chuẩn nhất của tổng thầu EPC là mặt bằng thi công công trường bị hạn chế diện tích tập kết. Nếu nhà máy giao hàng ồ ạt hàng trăm tấn thép ra công trường cùng một lúc, mặt bằng sẽ bị ùn tắc, xe cẩu không có hành lang di chuyển và rủi ro va quẹt làm hỏng cấu kiện là rất cao.
XSTEEL áp dụng phương thức giao hàng Just-In-Time (JIT) chia nhỏ theo từng phân kỳ cẩu lắp (ví dụ: Đợt 1 giao 4 khung trục A-D; Đợt 2 giao khung trục E-H). Hàng xuất đến đâu, xe cẩu ngoài công trường bốc cẩu lắp trực tiếp vào vị trí đến đó, giúp mặt bằng công trường luôn thông thoáng và an toàn tuyệt đối.
Nhà thầu có thể tìm hiểu thêm các tiêu chuẩn đánh giá nhà máy gia công uy tín trong bài viết về tiêu chí chọn xưởng gia công kết cấu thép trước khi ký hợp đồng.
Đánh mã marking chuẩn xác, đóng gói kê lót bài bản và vận chuyển khoa học là mắt xích cuối cùng hoàn thiện chất lượng của một dự án kết cấu thép chuyên nghiệp. Chú trọng từng chi tiết nhỏ trong công đoạn logistics không chỉ bảo vệ nguyên vẹn tính thẩm mỹ và độ an toàn của cấu kiện mà còn gia tăng năng suất cẩu lắp, giúp nhà thầu tiết kiệm hàng trăm giờ thi công ngoài hiện trường.
XSTEEL luôn chú trọng quy trình đóng gói vận chuyển cấu kiện thép an toàn nhằm đảm bảo sản phẩm nguyên vẹn khi đến tay nhà thầu.
Quý Tổng thầu, Nhà thầu đang tìm kiếm đối tác gia công kết cấu thép sở hữu quy trình sản xuất và logistics bài bản, cam kết tiến độ giao hàng chuẩn xác tại TPHCM và các tỉnh thành
