So sánh thép tổ hợp và thép định hình là bước phân tích kỹ thuật và kinh tế quan trọng giúp các tổng thầu EPC và nhà thầu xây dựng đưa ra phương án thiết kế – thi công tối ưu nhất cho từng dự án nhà xưởng công nghiệp. Trong khi thép hình đúc sẵn mang lại ưu thế thi công nhanh cho các khẩu độ tiêu chuẩn, thì thép tổ hợp lại là “vũ khí” giúp tối ưu hóa trọng lượng kết cấu theo biểu đồ mô-men, tiết kiệm hàng trăm tấn thép cho các nhà xưởng nhịp lớn. Bài viết này từ XSTEEL sẽ phân tích toàn diện ưu nhược điểm, bảng so sánh chi tiết và bài toán chi phí B2B giữa hai loại kết cấu thép này dành cho nhà thầu.
Khái Niệm Kết Cấu Thép Tổ Hợp Và Thép Định Hình
Kết Cấu Thép Tổ Hợp (Built-up Sections)
Định Nghĩa Kỹ Thuật

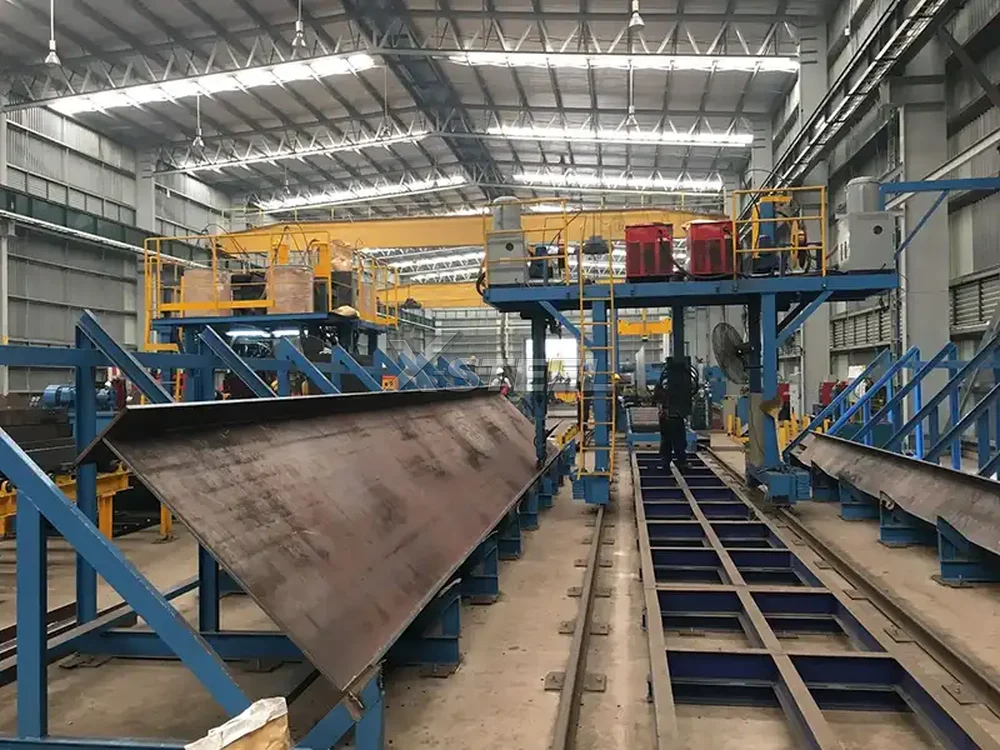

Kết cấu thép tổ hợp là loại cấu kiện dầm, cột hoặc kèo mái được chế tạo thủ công/bán tự động tại nhà máy gia công. Cấu kiện được tổ hợp từ các tấm thép phẳng (Steel Plate) riêng lẻ được xẻ phôi bằng máy cắt CNC Plasma/Laser, sau đó đưa qua dây chuyền gá đính và hàn tự động (hàn cổng SAW hoặc hàn CO2/MAG) để tạo thành các tiết diện hình chữ I, chữ H, hộp kín hoặc tiết diện thay đổi (Variable/Tapered Section).
Đặc Điểm Cơ Học
Tính linh hoạt kích thước tuyệt đối: Kỹ sư thiết kế có thể chủ động điều chỉnh chiều cao bụng dầm (Web height − hw), chiều dày bụng dầm (tw), chiều rộng cánh dầm (Flange width − bf) và chiều dày cánh dầm (tf) theo đúng biểu đồ mô-men uốn (M) và lực cắt (V).

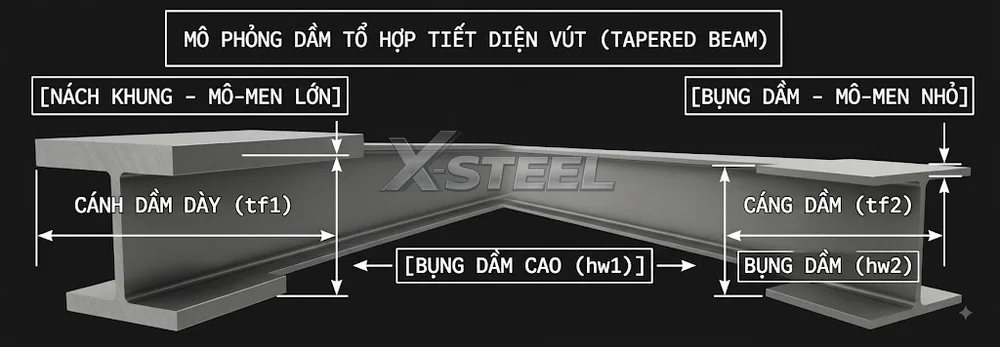

Tiết diện vút (Tapered Member): Tại vị trí nách khung (vùng có mô-men uốn lớn nhất), tiết diện dầm được mở rộng tối đa; tại vị trí giữa dầm hoặc chân cột (vùng mô-men nhỏ), tiết diện được thu nhỏ lại để giảm bớt lượng thép không cần thiết.
Kết Cấu Thép Định Hình (Hot-rolled Sections)
Định Nghĩa Kỹ Thuật

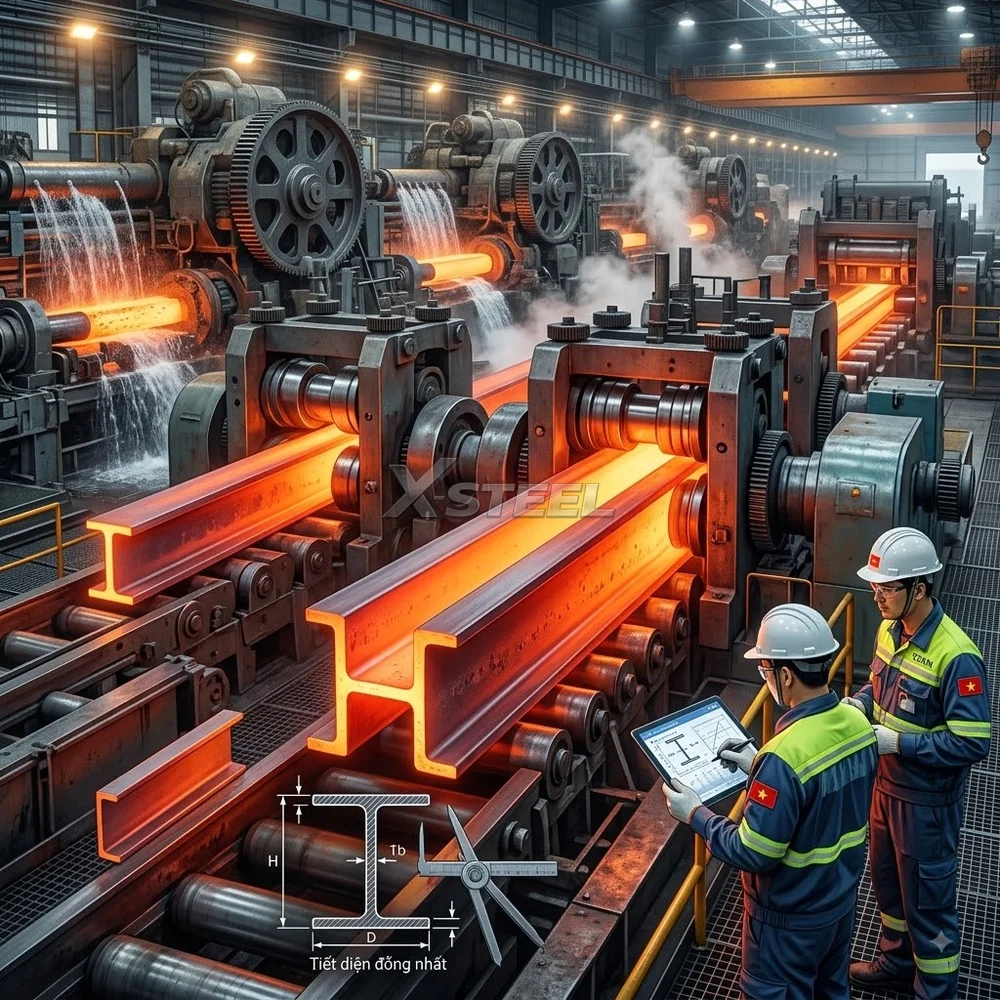

Kết cấu thép định hình là các loại thép thanh có tiết diện chữ I, H, C, Z được sản xuất bằng công nghệ cán nóng đúc nguyên khối tại các tập đoàn luyện kim lớn (Hòa Phát, An Khánh, Posco, Siam Yamato…) theo các bộ tiêu chuẩn kích thước cố định quốc tế (JIS, ASTM, EN, TCVN).
Đặc Điểm Cơ Học
Tiết diện đồng nhất: Kích thước chiều cao, độ dày cánh và bụng dầm giữ nguyên không đổi từ đầu đến cuối thanh thép (ví dụ: H300×300×10×15, I250×125×6×9).
Bề mặt kim loại liên tục: Cấu kiện không có đường hàn góc kết nối giữa cánh và bụng dầm, ứng suất dư cơ học phân bố đều, không tốn nhân công gá đính hay hàn tổ hợp tại xưởng.
Bảng So Sánh Chi Tiết Giữa Thép Tổ Hợp Và Thép Định Hình
Để giúp các tổng thầu EPC có cái nhìn trực quan, XSTEEL lập bảng so sánh 5 tiêu chí kỹ thuật và kinh tế cốt lõi giữa hai dòng sản phẩm:
| Tiêu Chí So Sánh | Kết Cấu Thép Tổ Hợp (Built-up) | Kết Cấu Thép Định Hình (Hot-rolled) |
|---|---|---|
| 1. Linh Hoạt Kích Thước |
TÙY BIẾN 100% Gia công linh hoạt theo bản vẽ Shop Drawing. Dễ dàng tạo tiết diện vút (Tapered Member) mở rộng ở nách khung và thu nhỏ ở chân cột. |
CỐ ĐỊNH PHÔI Giới hạn theo quy chuẩn kích thước cán nóng đúc sẵn của nhà máy luyện kim (H150, H200, H300, I250, I400...). |
| 2. Tối Ưu Trọng Lượng |
TIẾT KIỆM 15% - 25% Tối ưu diện tích mặt cắt theo đúng biểu đồ nội lực, giúp giảm đáng kể tổng trọng lượng khung và giảm tải trọng truyền xuống móng. |
DƯ THỪA VẬT TƯ Tiết diện giữ nguyên từ đầu đến cuối thanh thép, dẫn đến dư thừa khối lượng ở những vị trí có mô-men uốn nhỏ. |
| 3. Khẩu Độ Nhịp Ứng Dụng | Phù hợp cho công trình nhịp lớn (> 24m), nhà cao tầng, hệ khung kèo siêu trường siêu trọng và nhà xưởng có cầu trục nặng (> 5 tấn). | Phù hợp cho công trình nhịp nhỏ (< 18m), bước cột ngắn (6m - 8m), nhà kho tiêu chuẩn hoặc các hệ dầm sàn phụ/xà gồ. |
| 4. Tiến Độ Gia Công Xưởng | Cần thời gian trải qua đầy đủ quy trình: Cắt phôi CNC ➔ Gá đính ➔ Hàn tự động SAW ➔ Nắn dầm thủy lực ➔ Kiểm tra siêu âm UT. |
GIA CÔNG CỰC NHANH Thép cán nóng có sẵn chỉ cần đưa vào máy đục lỗ CNC bản mã và cắt độ dài là xuất xưởng ngay. |
| 5. Chi Phí Chế Tạo / kg | Đơn giá gia công/kg cao hơn (do tốn chi phí ca máy cắt/hàn, vật tư dây hàn, khí bảo vệ và nhân công kỹ thuật). | Đơn giá gia công/kg thấp hơn (quy trình chế tạo đơn giản, không tốn nhân công tổ hợp cánh - bụng). |
| 6. Quy Chuẩn Mối Hàn | Kiểm soát 100% đường hàn góc/giáp mối theo tiêu chuẩn AWS D1.1 / TCVN 170 (có đầy đủ báo cáo kiểm định NDT/UT). | Thép cán đúc nguyên khối, không có đường hàn liên kết giữa cánh và bụng dầm, ứng suất phân bố đồng đều. |
Khi Nào Nhà Thầu Nên Chọn Thép Tổ Hợp Hoặc Thép Định Hình?
Trường Hợp Nên Ưu Tiên Chọn Kết Cấu Thép Tổ Hợp
Kỹ sư thiết kế và tổng thầu EPC nên lựa chọn giải pháp thép tổ hợp trong các trường hợp công trình sau:
Nhà xưởng khẩu độ nhịp lớn (> 24m): Khi bước nhịp vượt quá 24m đến 60m+, nếu dùng thép định hình thì kích thước dầm sẽ cực kỳ lớn và nặng. Thép tổ hợp tiết diện vút giúp dầm vừa đảm bảo khả năng chịu lực tại gối tựa, vừa giảm trọng lượng ở giữa nhịp.
Nhà xưởng trang bị hệ cầu trục tải trọng nặng (> 5 tấn): Dầm cầu trục (Crane Runway Beam) chịu tải trọng động va đập liên tục. Sử dụng dầm tổ hợp cho phép thiết kế dầm chữ I bất đối xứng (cánh trên rộng hơn cánh dưới) để chống xoắn dầm hiệu quả.
Bài toán giảm tải trọng móng: Giảm từ 15% – 25% tổng khối lượng khung thép giúp làm giảm đáng kể tải trọng truyền xuống hệ móng cọc/móng băng, tiết kiệm hàng trăm triệu đồng chi phí xử lý nền móng yếu.
Trường Hợp Nên Ưu Tiên Chọn Kết Cấu Thép Định Hình
Thép cán nóng định hình là sự lựa chọn hoàn hảo trong các kịch bản thi công:
Công trình quy mô nhỏ và vừa: Nhà kho tạm, nhà xưởng tiêu chuẩn có khẩu độ nhịp nhỏ (< 18m), bước cột ngắn từ 6m – 8m không có cầu trục.
Dự án yêu cầu tiến độ cẩu lắp cực gấp: Khi chủ đầu tư yêu cầu bàn giao mặt bằng trong thời gian ngắn, việc sử dụng thép định hình giúp bỏ qua công đoạn cắt đính hàn tổ hợp. Nhà máy chỉ cần đưa thép H, I vào máy đục lỗ CNC và cắt chiều dài là có thể xuất xưởng ngay.
Cấu kiện phụ trợ công trình: Hệ xà gồ mái (C/Z), dầm sàn phụ (Mezzanine floor), hệ giằng cột, giằng mái và khung sườn vách.
Bài Toán Tối Ưu Chi Phí Cho Nhà Thầu
Cân Bằng Giữa Chi Phí Vật Tư Và Chi Phí Nhân Công Gia Công
Để đạt được hiệu quả tài chính cao nhất cho dự án B2B, tổng thầu EPC cần phân tích kỹ bài toán đánh đổi (Trade-off):
Phương án Thép Tổ Hợp: Giảm mạnh tổng số tấn thép mua vào (tiết kiệm chi phí vật tư phôi thép), nhưng chi phí đơn giá gia công trên mỗi kg (VNĐ/kg) sẽ cao hơn do phát sinh chi phí nhân công cắt CNC, điện năng hàn SAW, vật tư dây hàn/khí bảo vệ và kiểm tra siêu âm UT.
Phương án Thép Định Hình: Khối lượng thép mua vào cao hơn (do tiết diện dư thừa ở vùng mô-men nhỏ), nhưng đơn giá gia công trên mỗi kg (VNĐ/kg) lại rất thấp do quy trình chế tạo đơn giản.
Nhà thầu có thể tìm hiểu chi tiết các công đoạn cắt CNC và hàn tự động dầm I/H trong quy trình gia công kết cấu thép tại nhà máy XSTEEL.
Mô Hình Phối Hợp Hybrid Tối Ưu Nhất
Trong thực tế thi công tại XSTEEL, chúng tôi luôn tư vấn cho các tổng thầu EPC áp dụng mô hình phối hợp Hybrid:
Khung chịu lực chính (Cột, Dầm khung mái): Sử dụng Thép tổ hợp để tối ưu trọng lượng và giảm tải trọng móng.
Dầm sàn phụ, Dầm cầu trục nhỏ & Hệ giằng: Sử dụng Thép định hình (I, H đúc) để đẩy nhanh tốc độ chế tạo tại xưởng.
Mô Hình Phối Hợp Hybrid Tối Ưu Nhất
Trong thực tế thi công tại XSTEEL, chúng tôi luôn tư vấn cho các tổng thầu EPC áp dụng mô hình phối hợp Hybrid:
Khung chịu lực chính (Cột, Dầm khung mái): Sử dụng Thép tổ hợp để tối ưu trọng lượng và giảm tải trọng móng.
Dầm sàn phụ, Dầm cầu trục nhỏ & Hệ giằng: Sử dụng Thép định hình (I, H đúc) để đẩy nhanh tốc độ chế tạo tại xưởng.
Việc lựa chọn đúng chủng loại kết cấu thép tổ hợp hay thép định hình không chỉ là quyết định về mặt kỹ thuật mà còn là bài toán chiến lược giúp các tổng thầu EPC tối ưu hóa dự toán, nâng cao năng lực cạnh tranh khi đấu thầu và đảm bảo biên độ lợi nhuận cho dự án.
XSTEEL cung cấp giải pháp gia công kết cấu thép nhà xưởng tiền chế trọn gói, hỗ trợ nhà thầu lựa chọn giữa thép tổ hợp và thép định hình để tối ưu chi phí.
