Quy trình QA/QC kiểm soát chất lượng thép tại nhà máy là chốt chặn kỹ thuật quan trọng nhất giúp bảo chứng độ an toàn chịu lực của cấu kiện, đảm bảo 100% sản phẩm ra xưởng đáp ứng chính sở hồ sơ thiết kế. Đối với các tổng thầu EPC và nhà thầu xây dựng, một quy trình kiểm soát chất lượng nghiêm ngặt từ khâu vật tư đầu vào, công đoạn đính hàn cho đến nghiệm thu bề mặt sơn sẽ giúp rút ngắn thời gian phê duyệt của Tư vấn giám sát (TVGS) và loại bỏ hoàn toàn nguy cơ sửa chữa tại công trường. Bài viết này từ XSTEEL sẽ phân tích chi tiết quy trình kiểm soát QA/QC chuyên nghiệp chuẩn TCVN tại nhà máy chế tạo kết cấu thép.
Khái Niệm Và Vai Trò Của Quy Trình QA/QC Trong Gia Công Kết Cấu Thép
Phân Biệt QA (Quality Assurance) Và QC (Quality Control) Tại Nhà Máy
Trong mô hình quản lý chất lượng công nghiệp tiêu chuẩn ISO 9001:2015, bộ phận QA và QC có chức năng nhiệm vụ riêng biệt nhưng phối hợp chặt chẽ tạo thành hàng rào bảo vệ chất lượng khép kín:
Bộ phận QA (Quality Assurance – Đảm Bảo Chất Lượng): Mang tính chất phòng ngừa và định hướng hệ thống. Kỹ sư QA chịu trách nhiệm xây dựng toàn bộ quy chuẩn vận hành, lập kế hoạch kiểm tra chất lượng (ITP – Inspection and Test Plan), thiết lập tiêu chuẩn thao tác (SOP) cho từng công đoạn và giám sát việc tuân thủ quy trình của công nhân theo tiêu chuẩn TCVN 170:2007, AWS D1.1.
Bộ phận QC (Quality Control – Kiểm Soát Chất Lượng): Mang tính chất thực thi và kiểm tra trực tiếp. Kỹ sư QC có mặt trực tiếp tại xưởng sản xuất để đo đạc kích thước phôi, kiểm tra độ hở khe hàn, thực hiện các phép thử nghiệm không phá hủy (NDT) và ký biên bản nghiệm thu chuyển công đoạn cho từng cấu kiện.
Tầm Quan Trọng Của QA/QC Đối Với Nhà Thầu
Tiết Kiệm Chi Phí Sửa Lỗi Tối Đa
Sửa chữa một lỗi kỹ thuật (như lệch lỗ bu lông bản mã hoặc đường hàn bị rỗ khí) ngay tại nhà máy sản xuất chỉ tốn $1\times$ chi phí nhân công. Tuy nhiên, nếu cấu kiện lỗi đó đã được xuất xưởng và phát hiện khi đang cẩu lắp ở độ cao 15m ngoài công trường, chi phí và thời gian để xử lý sẽ tăng gấp $10\times – 20\times$ (phát sinh chi phí chờ của xe cẩu, chi phí cắt hàn dặm vá ngoài hiện trường).
Hoàn Thiện Hồ Sơ Nghiệm Thu Giải Ngân Nhanh
Một quy trình QA/QC chuẩn mực luôn đi kèm với hệ thống biểu mẫu, nhật ký kiểm tra và báo cáo NDT đầy đủ. Đây là cơ sở pháp lý vững chắc giúp tổng thầu trình Tư vấn giám sát (TVGS) và Chủ đầu tư ký nghiệm thu giai đoạn trôi chảy, đảm bảo dòng tiền giải ngân của dự án đúng hạn.

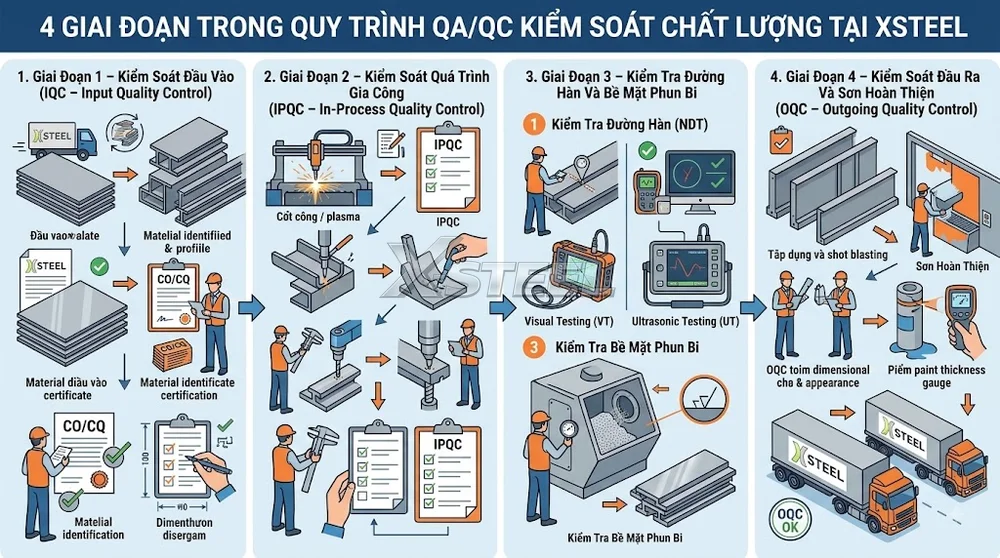

4 Giai Đoạn Trong Quy Trình QA/QC Kiểm Soát Chất Lượng Tại XSTEEL
Để kiểm soát 100% dung sai cấu kiện, nhà máy XSTEEL vận hành quy trình QC 4 giai đoạn nghiêm ngặt từ khâu nguyên liệu đầu vào cho đến khi xuất xưởng:
1. Giai Đoạn 1 – Kiểm Soát Đầu Vào (IQC – Input Quality Control)
Kiểm tra chứng chỉ CO/CQ nguyên vật liệu: Rà soát chứng nhận xuất xứ (CO) và chứng chỉ chất lượng (CQ) của từng lô thép tấm, thép hình nhập từ các tập đoàn lớn (Hòa Phát, Formosa, Posco…). Số Heat Number ghi trên nhãn thép phải trùng khớp 100% với chứng chỉ factory test.
Đo đạc kích thước phôi thực tế: Dùng thước kẹp palmer và thiết bị đo độ dày siêu âm để kiểm tra độ dày thực tế của tấm thép, đảm bảo dung sai chiều dày đạt tiêu chuẩn TCVN 7571. Kiểm tra bề mặt thép không bị rỗ tổ ong, không bị cong vênh móp mép hay hoen gỉ nặng.
Kiểm định vật liệu hàn và sơn: Kiểm tra chứng chỉ que hàn, dây hàn CO2/MAG, thuốc hàn tự động SAW và hạn sử dụng, chứng chỉ kỹ thuật (TDS) của các chủng loại sơn chống gỉ, sơn phủ.
2. Giai Đoạn 2 – Kiểm Soát Quá Trình Gia Công (IPQC – In-Process Quality Control)
Sau khi cắt phôi CNC: Kiểm tra đường biên phôi cắt Plasma/Laser CNC, kiểm tra kích thước cánh, bụng dầm, độ sắc nét mép cắt và độ vuông góc của bản mã (±0.5mm).
Sau khi gá đính dầm (Fit-up): Đo độ vuông góc giữa cánh và bụng dầm, kiểm tra độ hở khe hàn (Root Gap), góc vát mép (Bevel Angle) và khoảng cách gân tăng cứng theo đúng bản vẽ Shop Drawing.
Sau khi nắn dầm thủy lực: Sử dụng máy đo khoảng cách laser chuyên dụng để đo độ thẳng dọc trục dầm, kiểm tra độ phẳng mặt cánh dầm sau khi chịu tác động của ứng suất nhiệt sau hàn.
3. Giai Đoạn 3 – Kiểm Tra Đường Hàn Và Bề Mặt Phun Bi
Nhiệm thu đường hàn hoàn thiện: Kiểm tra 100% đường hàn bằng phương pháp ngoại quan (VT). Đường hàn phải ngấu đều, vảy cá đẹp, không bị rỗ khí bề mặt, không lẹm viền (Undercut) và không ngậm xỉ.
Kiểm tra độ sạch bề mặt phun bi: Sau khi cấu kiện qua máy phun bi tự động, kỹ sư QC tiến hành đối chiếu bề mặt kim loại với bảng màu tiêu chuẩn ISO 8501-1, đảm bảo độ sạch đạt chuẩn Sa 2.5 và độ nhám bề mặt (Anchor Profile) đạt từ 40μm – 75μm.
4. Giai Đoạn 4 – Kiểm Soát Đầu Ra Và Sơn Hoàn Thiện (OQC – Outgoing Quality Control)
Đo độ dày màng sơn khô (DFT): Sử dụng máy đo từ tính chuyên dụng đo kiểm tra độ dày lớp sơn lót và sơn phủ theo quy tắc 80/20 (SSPC-PA 2).
Kiểm tra mã hiệu Marking & Đóng gói: Kiểm tra độ sắc nét của mã hiệu cấu kiện (Marking Code) sơn trên thân dầm/cột, kiểm tra quy cách đai bó, kê lót đệm gỗ bảo vệ màng sơn trước khi cho phép cẩu hàng lên xe vận chuyển.
| Giai Đoạn QC | Hạng Mục Kiểm Tra Kỹ Thuật | Thiết Bị & Tiêu Chuẩn Áp Dụng |
|---|---|---|
| 1. IQC (Đầu Vào) | Rà soát CO/CQ phôi thép, kiểm tra độ dày tấm thực tế, thử nghiệm dây hàn, que hàn, hạn sử dụng sơn. |
TCVN 7571 Thước kẹp Palmer, máy đo độ dày siêu âm. |
| 2. IPQC (Gia Công) | Đo kích thước phôi CNC, góc vát mép Bevel, độ vuông góc gá dầm, độ phẳng cánh dầm sau nắn thủy lực. |
SHOP DRAWING Máy đo khoảng cách Laser, dưỡng góc. |
| 3. NDT & Phun Bi | Nghiệm thu ngoại quan đường hàn (VT), siêu âm UT đường hàn gối đỡ, đối chiếu độ sạch bề mặt phun bi. |
ISO 8501-1 Sa 2.5 Máy siêu âm UT, bảng màu chuẩn. |
| 4. OQC (Xuất Xưởng) | Đo độ dày màng sơn khô (DFT), rà soát mã hiệu Marking Code, kiểm tra kê lót gỗ đai bó kiện hàng. |
SSPC-PA 2 Máy đo màng sơn từ tính Elcometer. |
Các Phương Pháp Kiểm Tra Không Phá Hủy (NDT) Áp Dụng Tại Nhà Máy
Để phát hiện các khuyết tật ngầm bên trong kim loại mối hàn mà mắt thường không thể quan sát được, XSTEEL áp dụng 3 phương pháp thử nghiệm không phá hủy (NDT – Non-Destructive Testing) hiện đại:
Kiểm Tra Ngoại Quan Mối Hàn (VT – Visual Testing)
Phạm vi áp dụng: Thực hiện 100% đối với tất cả các đường hàn gá đính, đường hàn đắp và đường hàn liên kết hoàn thiện.
Quy trình thực hiện: Kỹ sư QC sử dụng kính phóng đại, thước đo chiều cao đường hàn (Welding Gauge) và đèn chiếu sáng cường độ cao để kiểm tra kích thước chân đường hàn, chiều cao đường hàn (hw), phát hiện các lỗi bề mặt như: rỗ khí hở, lẹm viền, nứt chân chim hoặc bắn xé xỉ hàn.
Siêu Âm Đường Hàn (UT – Ultrasonic Testing)
Phạm vi áp dụng: Áp dụng cho các đường hàn giáp mối ngấu liên tục (Full Penetration Groove Weld) tại vị trí chịu tải trọng động nặng: nối cánh/bụng dầm chính, bản mã nối cột và dầm cầu trục.
Nguyên lý hoạt động: Sử dụng đầu dò máy siêu âm phát sóng âm tần số cao (1 – 10MHz) truyền qua kim loại mối hàn. Khi gặp khuyết tật ngầm bên trong (rỗ khí ngầm, ngậm xỉ ngầm, không thấu hay nứt ngầm), sóng âm sẽ phản hồi ngược lại màn hình hiển thị. Kỹ sư NDT Level II sẽ xác định chính xác vị trí, kích thước và độ sâu của khuyết tật để tiến hành móc bỏ và hàn sửa.
Kiểm Tra Hạt Từ (MT – Magnetic Particle Testing)
Phạm vi áp dụng: Áp dụng cho các đường hàn góc chịu lực phức tạp như bản mã chân cột, gân tăng cứng, gối liên kết kèo mái.
Nguyên lý hoạt động: Sử dụng cuộn từ tính làm nhiễm từ vùng kim loại mối hàn, sau đó phun các hạt từ tính sinh học (bột từ màu đen hoặc dạ quang). Nếu mối hàn có vết nứt bề mặt hoặc vết nứt ngầm nông sát bề mặt, sự gián đoạn của đường sức từ sẽ hút các hạt từ tập trung lại, làm hiện rõ vệt nứt dưới ánh sáng chuyên dụng.
Nhà thầu có thể tra cứu chi tiết các bảng chỉ số dung sai kích thước trong bài viết về tiêu chuẩn nghiệm thu gia công kết cấu thép theo chuẩn TCVN hiện hành.
Bộ Hồ Sơ QA/QC XSTEEL Bàn Giao Cho Nhà Thầu Để Nghiệm Thu Chủ Đầu Tư
Sau khi hoàn tất công đoạn chế tạo và đóng gói, XSTEEL bàn giao cho tổng thầu EPC trọn bộ hồ sơ QA/QC (Quality Document Package) làm cơ sở trình Tư vấn giám sát nghiệm thu:
Danh Mục Chứng Chỉ Nguyên Vật Liệu Và Nhân Lực
Trọn bộ chứng chỉ CO/CQ phôi thép tấm, thép hình có xác nhận của nhà máy luyện kim.
Chứng chỉ chất lượng vật liệu hàn (dây hàn, thuốc hàn) và sơn chống gỉ.
Danh sách kèm chứng chỉ tay nghề thợ hàn (AWS D1.1 / 3G / 4G) và chứng chỉ NDT Level II của đội ngũ kỹ sư kiểm định.

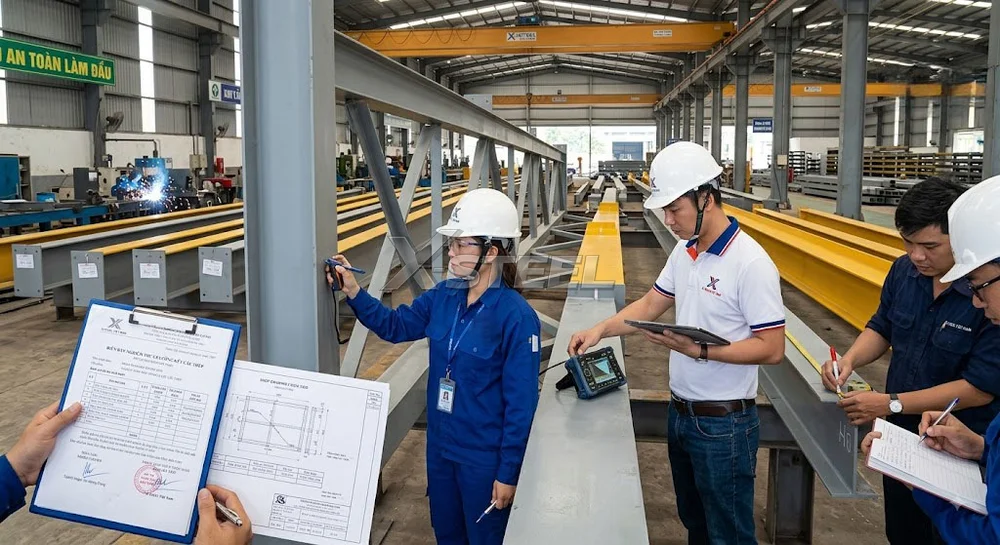

Biên Bản Kiểm Tra Chất Lượng Kỹ Thuật
Báo cáo kết quả kiểm tra không phá hủy NDT (Báo cáo siêu âm UT / Báo cáo hạt từ MT) có chữ ký của đơn vị kiểm định độc lập.
Biên bản kiểm tra dung sai kích thước hình học cấu kiện (Fit-up & Final Inspection Report).
Nhật ký đo độ dày màng sơn khô (DFT Report) nghiệm thu độ dày màng sơn đúng micron thiết kế.
Hệ thống QA/QC chuyên nghiệp và minh bạch không chỉ là công cụ kiểm soát chất lượng nội bộ của nhà máy mà còn là “tấm hoán tự bảo vệ” uy tín cho các tổng thầu EPC trước Chủ đầu tư. Lựa chọn nhà máy gia công sở hữu năng lực QA/QC bài bản như XSTEEL sẽ giúp nhà thầu loại bỏ 100% rủi ro sự cố kỹ thuật, đảm bảo tiến độ cẩu lắp trôi chảy và hoàn thiện hồ sơ nghiệm thu giải ngân đúng kế hoạch.
