Tiêu chuẩn nghiệm thu gia công kết cấu thép là thước đo kỹ thuật bắt buộc giúp các tổng thầu EPC và nhà thầu xây dựng đánh giá chính xác chất lượng cấu kiện xuất xưởng, đảm bảo sự đồng bộ khi cẩu lắp ngoài hiện trường. Việc tuân thủ nghiêm ngặt các Tiêu chuẩn Việt Nam (TCVN) từ sai số kích thước phôi cắt, tiêu chuẩn đường hàn ngấu, độ sạch bề mặt phun bi Sa 2.5 cho đến độ dày màng sơn khô (DFT) sẽ quyết định trực tiếp đến tốc độ phê duyệt hồ sơ nghiệm thu của Tư vấn giám sát (TVGS) và Chủ đầu tư. Bài viết này từ XSTEEL sẽ hệ thống hóa toàn bộ tiêu chuẩn kỹ thuật và quy trình nghiệm thu gia công kết cấu thép nhà xưởng chuẩn TCVN dành riêng cho nhà thầu.

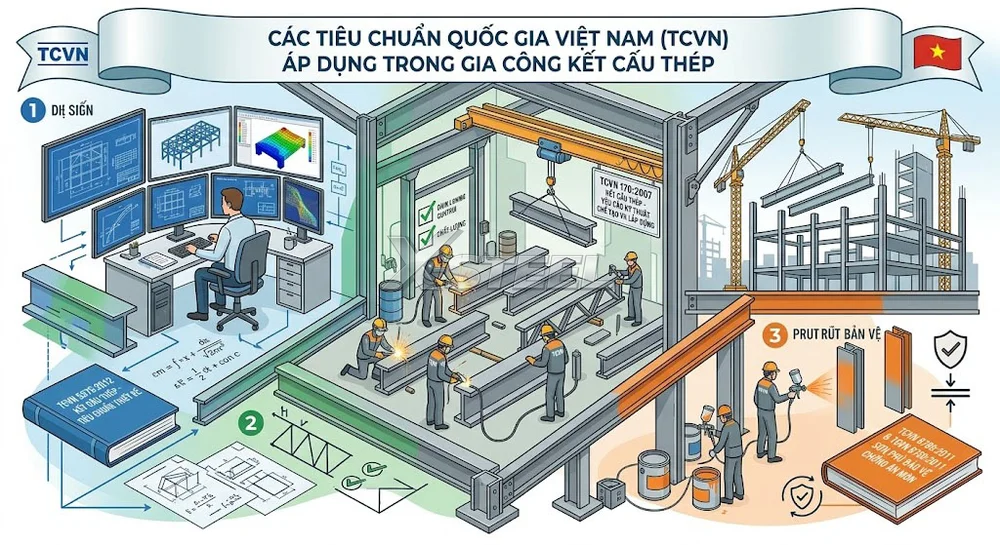

Các Tiêu Chuẩn Quốc Gia Áp Dụng Trong Gia Công Kết Cấu Thép
Quy trình sản xuất và chế tạo kết cấu thép công nghiệp tại Việt Nam bắt buộc phải tuân thủ bộ tiêu chuẩn quy chuẩn kỹ thuật quốc gia (TCVN) hiện hành:
TCVN 5575:2012 – Kết Cấu Thép – Tiêu Chuẩn Thiết Kế
Căn cứ kỹ thuật: Quy định các nguyên tắc cốt lõi về tính toán tải trọng, cường độ chịu lực của vật liệu thép, kiểm tra độ bền, độ ổn định tổng thể và ổn định cục bộ của dầm, cột, kèo mái, xà gồ và hệ giằng khung.
Ý nghĩa nghiệm thu: Là cơ sở để kỹ sư QC đối chiếu tiết diện hình học thực tế của cấu kiện tổ hợp (chiều cao bụng dầm hw, chiều rộng cánh bf, chiều dày phôi tf, tw) so với giả thiết tính toán trong hồ sơ thiết kế kỹ thuật được duyệt.
TCVN 170:2007 – Kết Cấu Thép – Yêu Cầu Kỹ Thuật Chế Tạo Và Lắp Dựng
Bộ quy chuẩn cốt lõi: Đây là tiêu chuẩn quan trọng nhất điều chỉnh trực tiếp hoạt động gia công chế tạo tại xưởng sản xuất.
Nội dung quy định: Quy định chi tiết trị số dung sai cho phép về kích thước hình học, độ uốn cong dọc trục dầm, độ xoắn cánh dầm, độ lệch tâm bản mã, quy chuẩn gia công lỗ đục bu lông và quy trình tổ hợp cấu kiện trước khi xuất xưởng.
TCVN 8789:2011 & TCVN 8790:2011 – Sơn Bảo Vệ Kết Cấu Thép
Chuẩn hóa công đoạn sơn phủ: Quy định kỹ thuật chuẩn bị bề mặt kim loại trước khi sơn (yêu cầu bắt buộc làm sạch đạt cấp độ Sa 2.5 theo ISO 8501-1).
Tiêu chuẩn nghiệm thu màng sơn: Hướng dẫn phương pháp thử nghiệm, thi công hệ sơn bảo vệ chống ăn mòn (sơn Alkyd, Epoxy, PU) và quy định phương pháp đo độ dày màng sơn khô (DFT) nghiệm thu bằng thiết bị đo từ tính.
Tiêu Chuẩn Kỹ Thuật Chi Tiết Cho Từng Công Đoạn Gia Công
Toàn bộ các cấu kiện thép xuất xưởng từ nhà máy gia công phải trải qua các bước đo đạc kiểm tra dung sai nghiêm ngặt theo quy định:
Dung Sai Kích Thước Hình Học Và Lỗ Đục Bu Lông
Chiều dài cấu kiện (Dầm, Cột):
Đối với cấu kiện có chiều dài L ≤ 12m: Dung sai chiều dài cho phép không vượt quá ±2.0mm.
Đối với cấu kiện nhịp lớn L > 12m: Dung sai chiều dài cho phép trong khoảng ±3.0mm – ±5.0mm.
Độ vuông góc giữa cánh và bụng dầm (Flange Tilting): Độ lệch góc vuông cánh dầm I/H sau khi hàn tổ hợp và nắn thủy lực không được vượt quá bf / 100 (trong đó bf là chiều rộng cánh dầm) và tối đa không quá 3.0mm.
Tâm lỗ đục bu lông bản mã: Sai số khoảng cách giữa hai tâm lỗ bu lông liên kết kề nhau không quá ±1.0mm; sai số khoảng cách giữa các nhóm lỗ bu lông liên kết ở hai đầu dầm không quá ±1.5mm. Dung sai đường kính lỗ đục/khoan bu lông không vượt quá +0.5mm.
Tiêu Chuẩn Chất Lượng Đường Hàn Mối Nối
Ngoại quan bề mặt mối hàn (Visual Testing – VT): Đường hàn phải vảy cá đều, mịn, bề mặt chuyển tiếp êm với kim loại gốc. Tuyệt đối không chấp nhận các khuyết tật: nứt bề mặt, rỗ khí hở, ngậm xỉ hở, cháy lẹm viền kim loại gốc (Undercut) sâu quá 0.5mm.
Độ ngấu đường hàn chính (SAW Welding): Các đường hàn góc tổ hợp cánh – bụng dầm I/H bằng công nghệ hàn cổng tự động dưới lớp thuốc (SAW) phải đạt độ ngấu liên tục 100% theo đúng chiều cao đường hàn thiết kế (hw = 6mm, 8mm, 10mm…).
Tiêu Chuẩn Làm Sạch Bề Mặt Và Độ Dày Màng Sơn
Độ sạch bề mặt phun bi (Shot Blasting): 100% cấu kiện phải đưa qua dây chuyền phun bi tự động đạt tiêu chuẩn Sa 2.5 (ISO 8501-1), loại bỏ tối thiểu 95% vảy cán, gỉ sét và tạo độ nhám bề mặt (Anchor Profile) từ 40μm – 75μm.
Độ dày màng sơn khô (DFT): Sử dụng máy đo độ dày màng sơn từ tính nghiệm thu theo quy tắc 80/20 (SSPC-PA 2). Tổng độ dày màng sơn (sơn lót chống gỉ + sơn phủ hoàn thiện) phải đạt số micron theo đúng hồ sơ thiết kế (thường từ 80μm – 150μm+ tùy hệ sơn).
| Hạng Mục Kiểm Tra | Chỉ Số Dung Sai Cho Phép | Tiêu Chuẩn Căn Cứ |
|---|---|---|
| 1. Chiều Dài Cấu Kiện | Nhịp L ≤ 12m: ±2.0mm Nhịp L > 12m: ±3.0mm – ±5.0mm |
TCVN 170:2007 |
| 2. Tâm Lỗ Bu Lông | Sai số khoảng cách tâm lỗ: ±1.0mm Dung sai đường kính lỗ: +0.5mm |
TCVN 170:2007 |
| 3. Độ Vuông Góc Cánh Dầm | Độ lệch góc cánh ≤ bf / 100 (tối đa không vượt quá 3.0mm). | TCVN 170:2007 |
| 4. Làm Sạch Bề Mặt | Đạt cấp độ sạch Sa 2.5 (loại bỏ ≥ 95% gỉ vảy cán). Độ nhám 40μm – 75μm. | ISO 8501-1 |
| 5. Độ Dày Sơn Khô (DFT) | Đo từ tính theo quy tắc 80/20 (SSPC-PA 2). Đạt đủ micron thiết kế. | TCVN 8789:2011 |

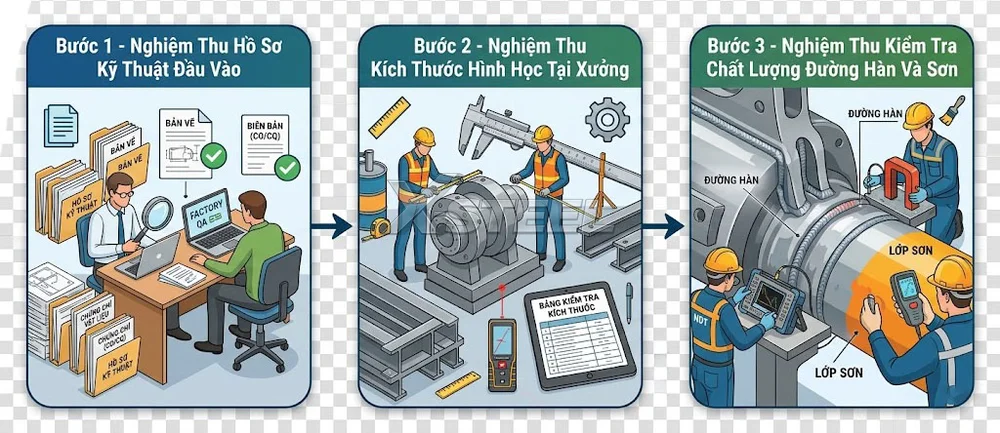

Quy Trình 3 Bước Nghiệm Thu Sản Phẩm Tại Nhà Máy Cho Nhà Thầu
Để tạo điều kiện thuận lợi và minh bạch nhất cho các nhà thầu EPC và Tư vấn giám sát, nhà máy XSTEEL áp dụng quy trình nghiệm thu 3 bước tiêu chuẩn tại xưởng:
Bước 1 – Nghiệm Thu Hồ Sơ Kỹ Thuật Đầu Vào
Trình Ban quản lý dự án rà soát trọn bộ chứng từ chứng minh nguồn gốc xuất xứ và năng lực sản xuất:
Chứng chỉ CO/CQ của phôi thép tấm, thép hình từ nhà sản xuất (Formosa, Posco, Hòa Phát…).
Chứng chỉ chất lượng vật liệu hàn (dây hàn CO2, thuốc hàn SAW), chứng chỉ kỹ thuật (TDS) của các lớp sơn bảo vệ.
Danh sách thợ hàn đạt chứng chỉ tay nghề TCVN/AWS và chứng chỉ vận hành thiết bị nâng hạ của công nhân nhà máy.
Bước 2 – Nghiệm Thu Kích Thước Hình Học Tại Xưởng
Tiến hành đo đạc trực tiếp các chỉ số hình học của cấu kiện thô trước khi đưa vào dây chuyền phun sơn:
Kỹ sư QC phối hợp với TVGS sử dụng máy đo khoảng cách laser, thước kẹp palmer và dưỡng đo góc chuyên dụng để đo chiều dài tổng thể, khoảng cách gân tăng cứng, độ vuông góc cánh dầm và vị trí tâm lỗ bu lông bản mã.
Đánh giá độ uốn cong dọc trục dầm và độ phẳng mặt bản mã gối đỡ.
Bước 3 – Nghiệm Thu Kiểm Tra Chất Lượng Đường Hàn Và Sơn
Nghiệm thu mối hàn: Thực hiện nghiệm thu ngoại quan (VT) 100% đường hàn. Tiến hành đối chiếu báo cáo kiểm tra không phá hủy siêu âm (UT) hoặc hạt từ (MT) đối với các đường hàn ngấu chịu lực chính. Chủ thầu có thể tìm hiểu chi tiết các phương pháp siêu âm mối hàn và thử tải trong quy trình QA QC kiểm soát chất lượng thép tại xưởng sản xuất.
Nghiệm thu lớp sơn hoàn thiện: Kiểm tra độ sạch bề mặt phun bi Sa 2.5 trước khi sơn; sử dụng máy đo độ dày màng sơn từ tính (DFT Gauge) đo kiểm tra ngẫu nhiên độ dày màng sơn lót/sơn phủ trước khi dán tem dán ký hiệu xuất xưởng.
Cam Kết Chất Lượng Đạt Chuẩn TCVN Từ Nhà Máy XSTEEL
Là đơn vị chuyên nghiệp trong lĩnh vực chế tạo kết cấu thép công nghiệp, Công ty TNHH MTV XSTEEL cam kết mang lại giá trị gia tăng tối đa cho các tổng thầu EPC:
Kiểm soát QA/QC nghiêm ngặt 100%: Đảm bảo toàn bộ cấu kiện dầm, cột, xà gồ khi xuất xưởng đều đạt chuẩn dung sai TCVN 170:2007, đầy đủ biên bản nghiệm thu nội bộ.
Hỗ trợ trọn bộ hồ sơ pháp lý: Bàn giao đầy đủ bộ hồ sơ chất lượng (CO/CQ, Báo cáo NDT/UT, Nhật ký đo màng sơn DFT, Biên bản nghiệm thu kích thước) giúp nhà thầu nhanh chóng hoàn thiện thủ tục nghiệm thu giai đoạn và giải ngân vốn với Chủ đầu tư.
Tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật nghiệm thu Gia Công Kết Cấu Thép không chỉ là yêu cầu pháp lý bắt buộc mà còn là thước đo năng lực uy tín của nhà thầu. Lựa chọn đối tác gia công sở hữu năng lực sản xuất chuẩn hóa như XSTEEL sẽ giúp dự án của sếp triệt tiêu hoàn toàn sai sót kỹ thuật, đảm bảo công trình vận hành an toàn và về đích đúng tiến độ cam kết.
