Kỹ thuật phun bi và sơn kết cấu thép là công đoạn hoàn thiện mang tính quyết định đến khả năng chống ăn mòn, tuổi thọ vận hành và thẩm mỹ tổng thể của toàn bộ hệ khung nhà xưởng tiền chế. Việc xử lý bề mặt đạt chuẩn Sa 2.5 trước khi sơn phủ giúp tăng độ bám dính màng sơn lên gấp 3 – 5 lần, loại bỏ hoàn toàn nguy cơ bong tróc sơn dưới tác động của thời tiết nhiệt đới ẩm. Bài viết này từ XSTEEL sẽ phân tích chuyên sâu quy trình phun bi tự động, kỹ thuật thi công các hệ sơn bảo vệ (Alkyd, Epoxy, sơn chống cháy PCCC) và phương pháp đo kiểm độ dày màng sơn khô (DFT) đạt chuẩn TCVN dành cho các nhà thầu xây dựng.
Tầm Quan Trọng Của Công Đoạn Xử Lý Bề Mặt Và Sơn Phủ B2B
1. Bảo Vệ Kết Cấu Thép Trước Tác Nhân Ăn Mòn Hóa Học Và Môi Trường
Thép carbon trong tự nhiên luôn có xu hướng oxy hóa khi tiếp xúc với oxy và hơi ẩm trong không khí, tạo thành các lớp gỉ sắt Fe2O3.nH2O xốp mềm. Sự ăn mòn này càng diễn ra gay gắt trong môi trường nhà xưởng công nghiệp (chứa khí CO2, SO2, hơi axit, bazo) hoặc các vùng ven biển có nồng độ muối cao.
Ngăn chặn chuỗi phản ứng ăn mòn: Lớp sơn bảo vệ đóng vai trò như một màng chắn vật lý kiên cố, cách ly hoàn toàn bề mặt kim loại gốc với các tác nhân gây ăn mòn từ môi trường bên ngoài.
Gia tăng tuổi thọ công trình: Ứng dụng đúng quy trình xử lý bề mặt chuẩn Sa 2.5 kết hợp với hệ sơn phủ cao cấp giúp duy trì độ bền kết cấu từ 10 – 20 năm, giảm thiểu tối đa chi phí bảo trì, xả nhám sơn lại trong quá trình vận hành nhà xưởng.
2. Yếu Tố Quyết Định Trực Tiếp Đến Hồ Sơ Nghiệm Thu Kỹ Thuật
Đối với các đơn vị Tư vấn giám sát (TVGS) và Chủ đầu tư chuyên nghiệp, công đoạn xử lý bề mặt và sơn phủ là một trong những hạng mục kiểm tra ngoại quan nghiêm ngặt nhất trước khi ký biên bản nghiệm thu giai đoạn.
Thẩm mỹ công trình: Màng sơn phải đạt độ đồng màu, phẳng mịn, không bị rùng màng sơn, chảy sơn, sần sùi hoặc bong tróc rộp khí.
Tính minh bạch pháp lý: Hồ sơ xuất xưởng bắt buộc phải đính kèm nhật ký đo độ dày màng sơn khô (DFT – Dry Film Thickness) được nghiệm thu bằng thiết bị đo từ tính chuyên dụng, đảm bảo tổng số micron đạt đúng thông số quy định trong hồ sơ thiết kế.
Kỹ Thuật Phun Bi Làm Sạch Bề Mặt Đạt Tiêu Chuẩn Sa 2.5
Nguyên Lý Hoạt Động Của Hệ Thống Phun Bi Tự Động Tại Nhà Máy

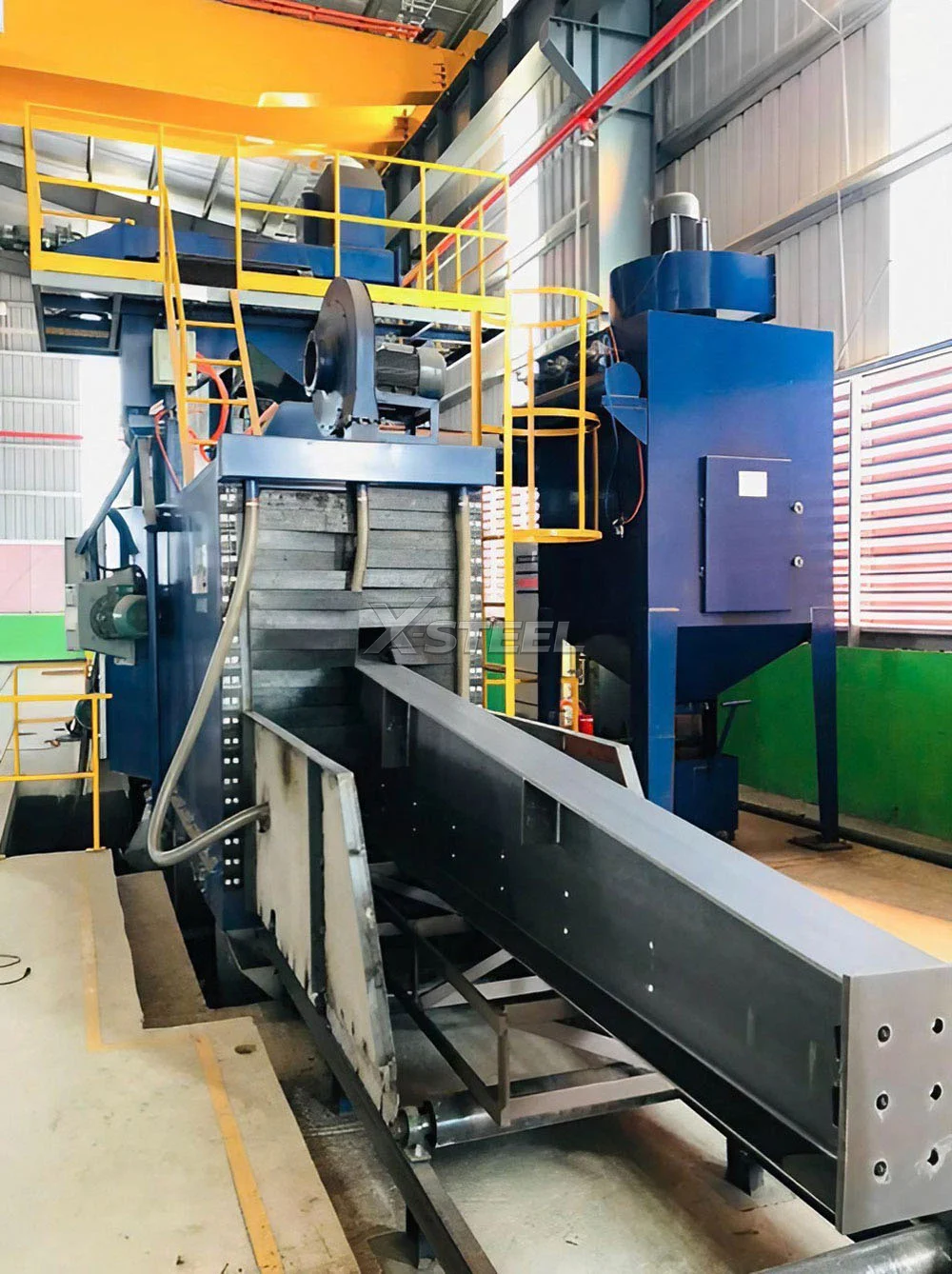

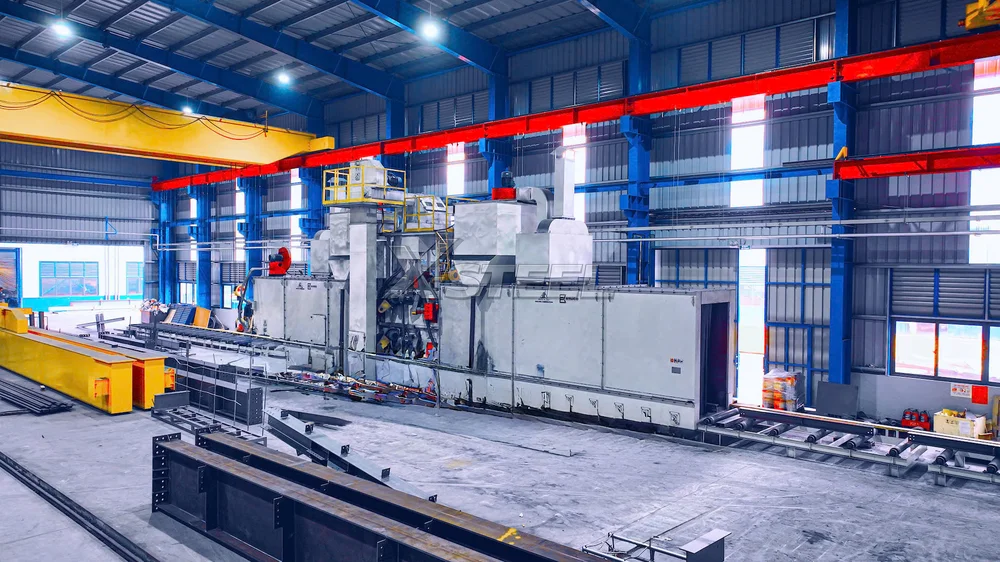

Khác với phương pháp phun cát thủ công gây ô nhiễm môi trường hoặc xả nhám bằng máy mài tay kém hiệu quả, các nhà máy chế tạo hiện đại như XSTEEL sử dụng hệ thống máy phun bi cánh văng tự động (Shot Blasting Machine).

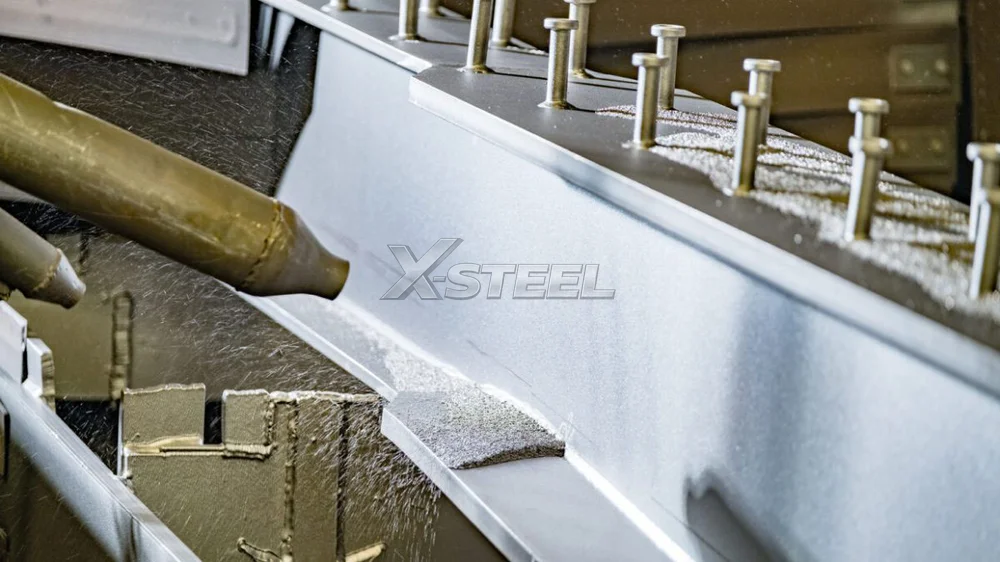

Cơ chế phun bi văng ly tâm: Cấu kiện thép (dầm I/H, cột, xà gồ) được đưa vào buồng phun kín trên hệ thống con lăn truyền động. Tại đây, các đĩa văng ly tâm công suất lớn quay với tốc độ từ 2.800 – 3.000 vòng/phút, bắn tập trung hạt bi thép (Steel Shot / Steel Grit) với vận tốc cực cao (> 80m/s) lên toàn bộ bề mặt kim loại.
Tác động va đập cơ học: Lực động năng của hạt bi thép sẽ đánh bóc hoàn toàn lớp vảy cán nhiệt, xỉ hàn bám dính, gỉ sét và dầu mỡ bẩn, đồng thời hệ thống hút bụi chân không sẽ thu hồi bi thép để tái sử dụng tuần hoàn.
Tiêu Chuẩn Làm Sạch Bề Mặt Sa 2.5 Theo Quy Định TCVN / ISO 8501-1
Tiêu chuẩn ISO 8501-1 / TCVN 8789 quy định cấp độ làm sạch Sa 2.5 (Near-White Metal Blast Cleaning – Làm sạch gần như trắng hoàn toàn) là tiêu chuẩn bắt buộc cho kết cấu thép công nghiệp.
a) Yêu Cầu Về Độ Sạch Bề Mặt
Tỷ lệ làm sạch ≥ 95%: Bề mặt thép sau khi phun bi phải được loại bỏ tối thiểu 95% tổng diện tích vết gỉ, vảy cán, sơn cũ và ngoại vật.
Màu sắc bề mặt: Bề mặt kim loại chuyển sang màu xám ánh kim đồng nhất. Chỉ còn lại các vệt đốm mờ rất nhỏ do sẹo gỉ cũ nhưng không làm ảnh hưởng đến độ phẳng cơ học.
b) Độ Nhám Bề Mặt (Anchor Profile)

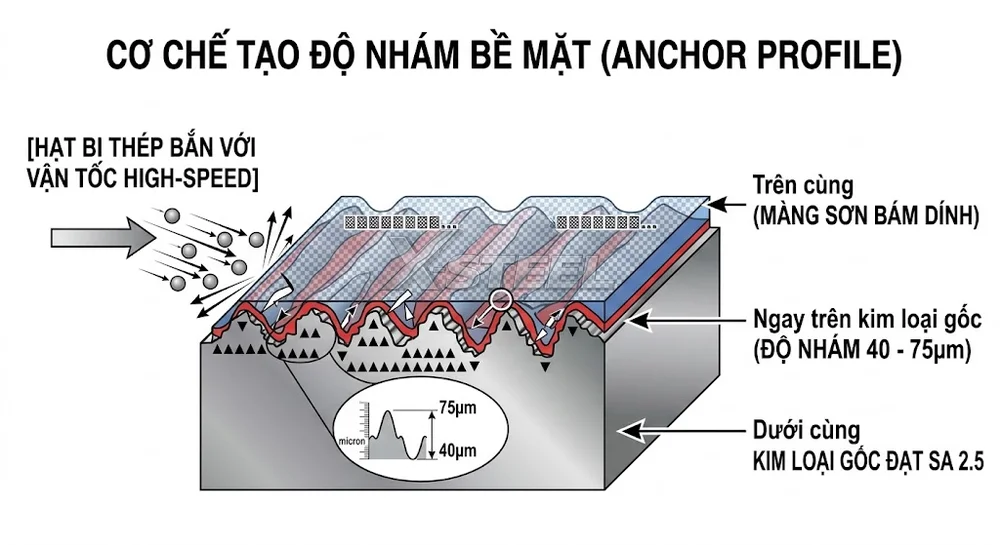

Kỹ thuật phun bi chuẩn Sa 2.5 không chỉ làm sạch mà còn tạo ra các nhấp nhô cơ học gọi là độ nhám bề mặt (Anchor Profile / Surface Roughness) đạt thông số từ 40μm – 75μm. Độ nhám này tạo thành các “ngàm cơ học” giúp màng sơn lót ngấm sâu và bám dính vĩnh cửu vào cốt thép, triệt tiêu hoàn toàn hiện tượng bong tróc từng mảng.
Phân Loại Các Hệ Sơn Phủ Bảo Vệ Kết Cấu Thép Phổ Biến
Tùy thuộc vào công năng sử dụng của nhà xưởng và điều kiện môi trường vận hành, kỹ sư XSTEEL sẽ tư vấn cho nhà thầu lựa chọn hệ sơn phủ tối ưu nhất:
Hệ Sơn Chống Rỉ Alkyd (Dành Cho Nhà Xưởng Phổ Thông)
Thành phần: Sơn 1 thành phần gốc nhựa Alkyd kết hợp hợp chất chống gỉ Zinc Phosphate.
Ưu điểm: Thi công đơn giản, thời gian khô nhanh (30 – 45 phút), giá thành hợp lý, dễ dàng sơn dặm vá ngoài công trường.
Ứng dụng: Thích hợp cho hệ khung kèo nhà kho, nhà xưởng tiêu chuẩn, mái che trong môi trường khô ráo, không tiếp xúc trực tiếp với hóa chất hay môi trường biển (độ dày màng sơn DFT thường từ 80μm – 100μm).
Hệ Sơn Epoxy 2 Thành Phần (Dành Cho Môi Trường Khắc Nghiệt)

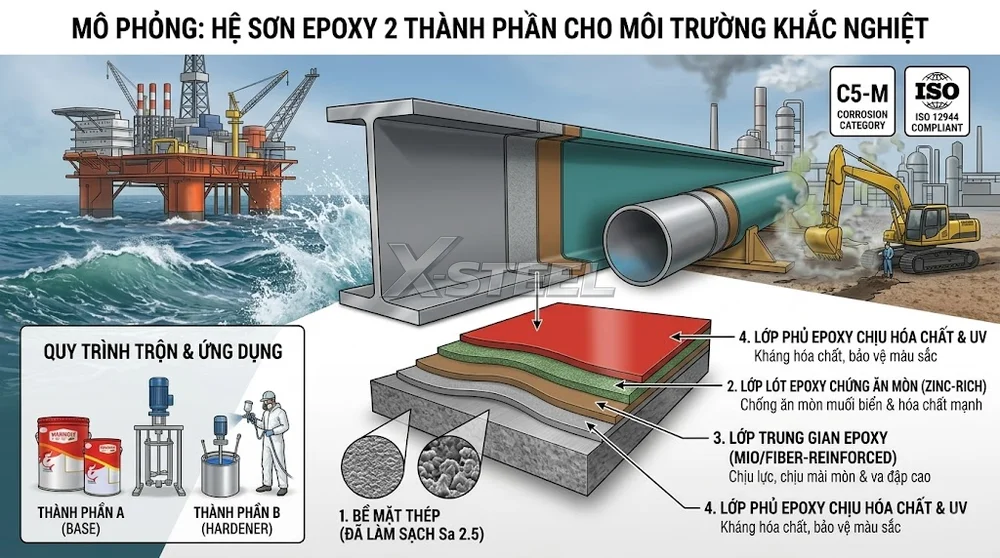

Thành phần: Gốc nhựa Epoxy gồm 2 thành phần (Chất nhựa cơ sở + Chất đóng rắn Polyamide/Polyamine).
Ưu điểm: Khả năng bám dính tuyệt hảo, màng sơn đúc đặc chống thấm nước, kháng hóa chất nhẹ (axit, kiềm), chịu lực va đập ma sát tốt và chống ăn mòn vượt trội.
Ứng dụng: Bắt buộc sử dụng cho nhà xưởng hóa chất, nhà máy dệt nhuộm, xưởng chế biến thực phẩm, nhà máy giấy hoặc các công trình ven biển (độ dày màng sơn DFT từ 120μm – 200μm+).
Hệ Sơn Chống Cháy PCCC (Đạt Chuẩn QCVN 06)

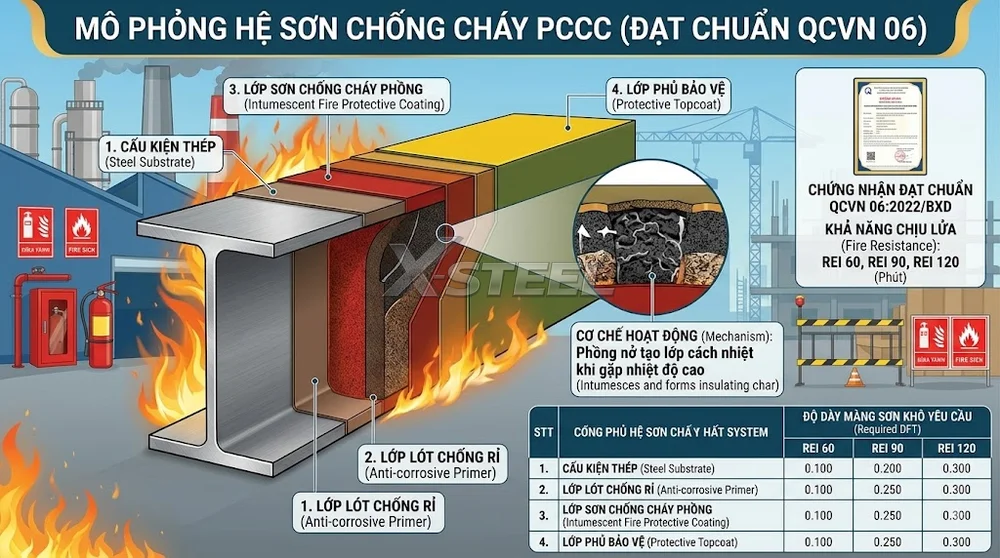

Thành phần: Hệ sơn phồng nở (Intumescent Paint) gốc dung môi/nước chứa các phụ cấp nở phồng polyphosphate khi gặp nhiệt độ cao.
Cơ chế bảo vệ: Khi xảy ra hỏa hoạn ở nhiệt độ > 200°C, lớp sơn sẽ phồng nở gấp 40 – 100 lần độ dày ban đầu, tạo ra lớp cách nhiệt xốp bảo vệ thanh thép không bị biến dạng mỏi ở nhiệt độ 550°C.
Ứng dụng: Thi công cho cột, dầm khung chịu lực chính theo quy chuẩn QCVN 06:2022/BXD, đáp ứng các giới hạn chịu lửa R15, R30, R45, R60, R90, R120 theo hồ sơ thẩm duyệt PCCC.
Quy Trình Phun Sơn Và Kiểm Tra Độ Dày Màng Sơn Dry Film Thickness (DFT)
1. Thi Công Phun Sơn Áp Lực Cao (Airless Spray)
Tại nhà máy XSTEEL, toàn bộ công đoạn sơn phủ được thực hiện bằng máy phun sơn áp lực cao không dùng khí nén (Airless Spray Equipment) với áp suất phun từ 200 – 300 bar.
Kiểm soát thời gian sơn lót (Prevent Flash Rust): Lớp sơn lót chống rỉ đầu tiên phải được phun trong vòng 4 giờ ngay sau khi kết thúc công đoạn phun bi Sa 2.5. Nếu để quá 4 giờ, không khí ẩm sẽ làm bề mặt thép bị tái oxy hóa (gỉ vàng), làm mất tác dụng của độ nhám.
Tuân thủ thời gian khô gián đoạn (Recoating Time): Việc phun các lớp sơn phủ tiếp theo phải tuân thủ nghiêm ngặt thời gian khô bề mặt và khô hoàn toàn theo khuyến cáo của nhà sản xuất sơn (Jotun, KCC, Chugoku, Nippon…), tránh tình trạng sơn lớp sau khi lớp trước chưa kịp thoát hết dung môi.
2. Đo Kiểm Tra Độ Dày Màng Sơn Khô (DFT) Chuẩn Kỹ Thuật
Để đảm bảo chất lượng lớp sơn đồng đều đạt chuẩn thiết kế, đội ngũ Kỹ sư QA/QC tiến hành đo đạc độ dày màng sơn khô (DFT) bằng máy đo từ tính chuyên dụng (Elcometer / Positector).
a) Phương Pháp Đo Chuẩn ISO 19840 / SSPC-PA 2
Tiến hành đo xác suất tại các vị trí quan trọng: cánh dầm, bụng dầm, bản mã liên kết và các góc vát.
Áp dụng quy tắc 80/20: Độ dày màng sơn trung bình tại mỗi vùng đo phải ≥ độ dày thiết kế. Không có điểm đo nào có độ dày < 80% độ dày thiết kế và không vượt quá 150% độ dày quy định.
Quý nhà thầu có thể tra cứu chi tiết bảng quy định độ dày màng sơn theo TCVN trong bài viết về tiêu chuẩn nghiệm thu gia công kết cấu thép tại nhà máy.
| Hệ Sơn Phủ | Quy Cách Lớp Sơn | Độ Dày Màng Sơn Khô (DFT) |
|---|---|---|
| Alkyd Phổ Thông | 1 Lót + 2 Phủ | 80µm - 100µm |
| Epoxy 2 Thành Phần | 1 Lót + 2 Phủ | 120µm - 160µm |
| Hệ Kháng Biển / Hóa Chất | 1 Lót Zinc + 2 Epoxy | 180µm - 250µm |
Kỹ thuật phun bi làm sạch đạt chuẩn Sa 2.5 và quy trình sơn phủ kiểm soát độ dày DFT bài bản là chiếc “áo giáp” kiên cố bảo vệ toàn bộ kết cấu thép công trình. Việc tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật xử lý bề mặt không chỉ giúp nâng cao giá trị thẩm mỹ, đảm bảo hồ sơ nghiệm thu kỹ thuật trôi chảy với Tư vấn giám sát mà còn khẳng định uy tín chất lượng của nhà thầu trước Chủ đầu tư.
