Quy trình gia công kết cấu thép đóng vai trò xương sống, quyết định 90% độ chính xác, an toàn và tiến độ cẩu lắp ngoài hiện trường của mọi dự án nhà xưởng công nghiệp. Đối với các nhà thầu xây dựng, việc nắm rõ 9 bước chế tạo cấu kiện thép từ khâu cắt CNC, gá đính, hàn tự động đến phun bi Sa 2.5 và nghiệm thu QA/QC sẽ giúp công tác quản lý chất lượng trở nên dễ dàng hơn. Bài viết này sẽ phân tích chi tiết quy trình 9 bước chế tạo kết cấu thép đạt chuẩn TCVN tại nhà máy XSTEEL, giúp quý nhà thầu hoàn toàn an tâm khi lựa chọn xưởng vệ tinh cho dự án của mình.
Tổng Quan Về Quy Trình Gia Công Kết Cấu Thép Chuẩn Kỹ Thuật
Gia Công Kết Cấu Thép Là Gì?
Gia công kết cấu thép là quá trình gia công cơ khí chính xác nhằm biến phôi thép thô (thép tấm, thép hình H, I, U, V, thép ống) thành các cấu kiện chịu lực hoàn chỉnh (cột, dầm vút, kèo mái, xà gồ, bản mã) theo đúng bản vẽ Shop Drawing. Quy trình trải qua 6 công đoạn cốt lõi: cắt phôi CNC, gá đính, hàn tự động, nắn dầm thủy lực, phun bi Sa 2.5 và sơn phủ bảo vệ.
Lợi Ích Của Quy Trình Gia Công Kết Cấu Thép Nhà Xưởng Chuẩn B2B
Đảm bảo độ chính xác 100%: Kiểm soát dung sai chặt chẽ theo TCVN 170:2007, giúp công tác cẩu lắp ngoài hiện trường xỏ bu lông trôi chảy, triệt tiêu hoàn toàn rủi ro phải cắt chỉnh dặm vá.
Triệt tiêu khuyết tật mối hàn: Công nghệ hàn tự động SAW giúp đường hàn ngấu sâu 100%, chịu tải trọng động tốt, hoàn toàn không bị rỗ khí hay nứt ngầm.
Tăng tuổi thọ chống ăn mòn: Làm sạch bề mặt bằng máy phun bi tự động Sa 2.5 tạo độ nhám 40μm – 75μm, giúp màng sơn bám dính bền bỉ từ 10 – 20+ năm trong môi trường công nghiệp.
Tối ưu hồ sơ nghiệm thu B2B: Đầy đủ chứng chỉ CO/CQ, nhật ký QA/QC và báo cáo NDT (UT/MT) giúp tổng thầu EPC nhanh chóng hoàn thiện thủ tục giải ngân với Chủ đầu tư.

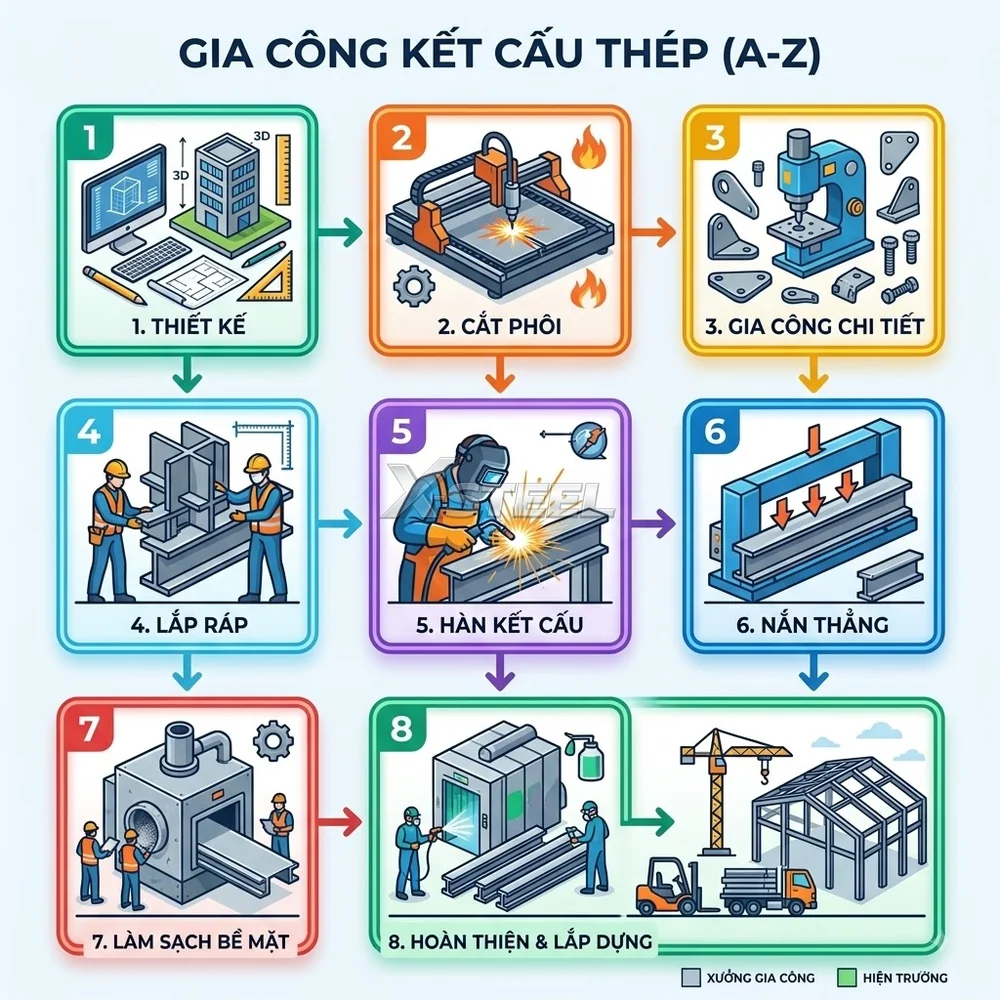

Quy Trình gia công kết cấu thép Nhà Xưởng 8 Bước Chi Tiết Tại Nhà Máy
Để đảm bảo 100% cấu kiện xuất xưởng đạt tiêu chuẩn chất lượng TCVN 170:2007 và AWS D1.1, nhà máy X-STEEL vận hành dây chuyền chế tạo tự động hóa khép kín trải qua 8 bước kỹ thuật chuẩn hóa:

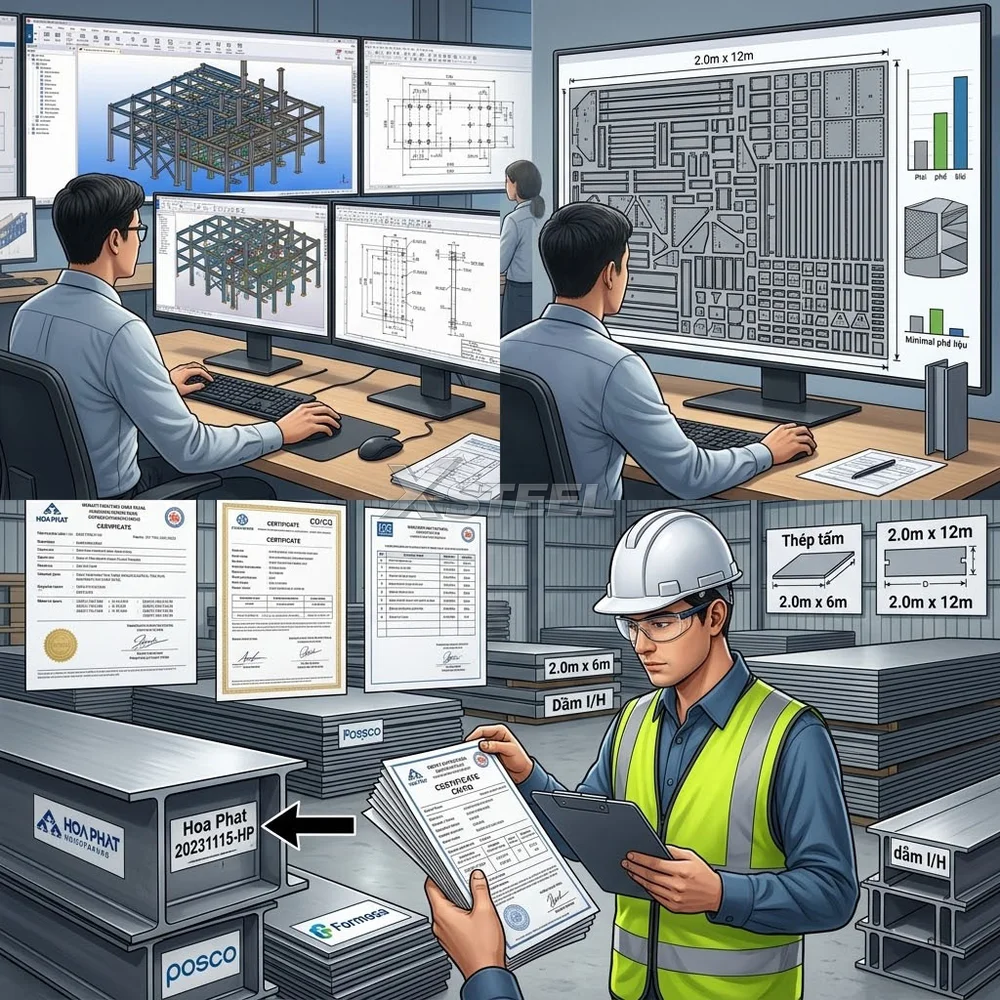

Bước 1 – Thiết Kế & Tối Ưu Sơ Đồ Lặp Phôi (Shop Drawing & Nesting)
Triển khai bản vẽ Shop Drawing 3D: Đội ngũ kỹ sư sử dụng phần mềm chuyên dụng Tekla Structures để bóc tách mô hình 3D, xuất chi tiết bản vẽ gá lắp (Fit-up Drawing) và sơ đồ vị trí các lỗ bu lông liên kết.
Tối ưu hóa sơ đồ Nesting lặp phôi: Đưa dữ liệu bản vẽ vào phần mềm cắt Nesting tự động để tính toán đường cắt tối ưu trên các khổ thép tấm tiêu chuẩn (2.0m x 6m, 2.0m} x 12m). Việc này giúp tận dụng triệt để phôi thừa để cắt bản mã nhỏ và gân tăng cứng, khống chế tỷ lệ phế liệu dưới 2%.
Kiểm soát chất lượng đầu vào (IQC): Rà soát trọn bộ chứng chỉ xuất xứ (CO) và chứng chỉ chất lượng (CQ) của phôi thép tấm/thép hình từ các tập đoàn lớn (Hòa Phát, Formosa, Posco…). Số Heat Number trên nhãn thép phải trùng khớp 100% với hồ sơ kiểm định.
Bước 2 – Cắt Phôi Thép Nguyên Liệu Bằng Máy CNC
Cắt phôi tự động theo lập trình: Phôi thép tấm được đưa lên bàn cắt của máy CNC Plasma/Laser đa đầu cắt:
Thép tấm dày ± 10mm (dùng làm cánh, bụng dầm tổ hợp): Cắt bằng máy CNC Plasma nhiệt độ cao.
Bản mã, đệm cột, gân tăng cứng và chi tiết hình học phức tạp: Cắt bằng máy CNC Laser độ chính xác cao (±0.2mm).
Kiểm tra ngoại quan phôi cắt: Vệ sinh sạch sẽ xỉ cắt kim loại bám ở mép phôi, đo kiểm tra kích thước chiều rộng, chiều dài và độ vuông góc mép cắt trước khi chuyển sang công đoạn tiếp theo.

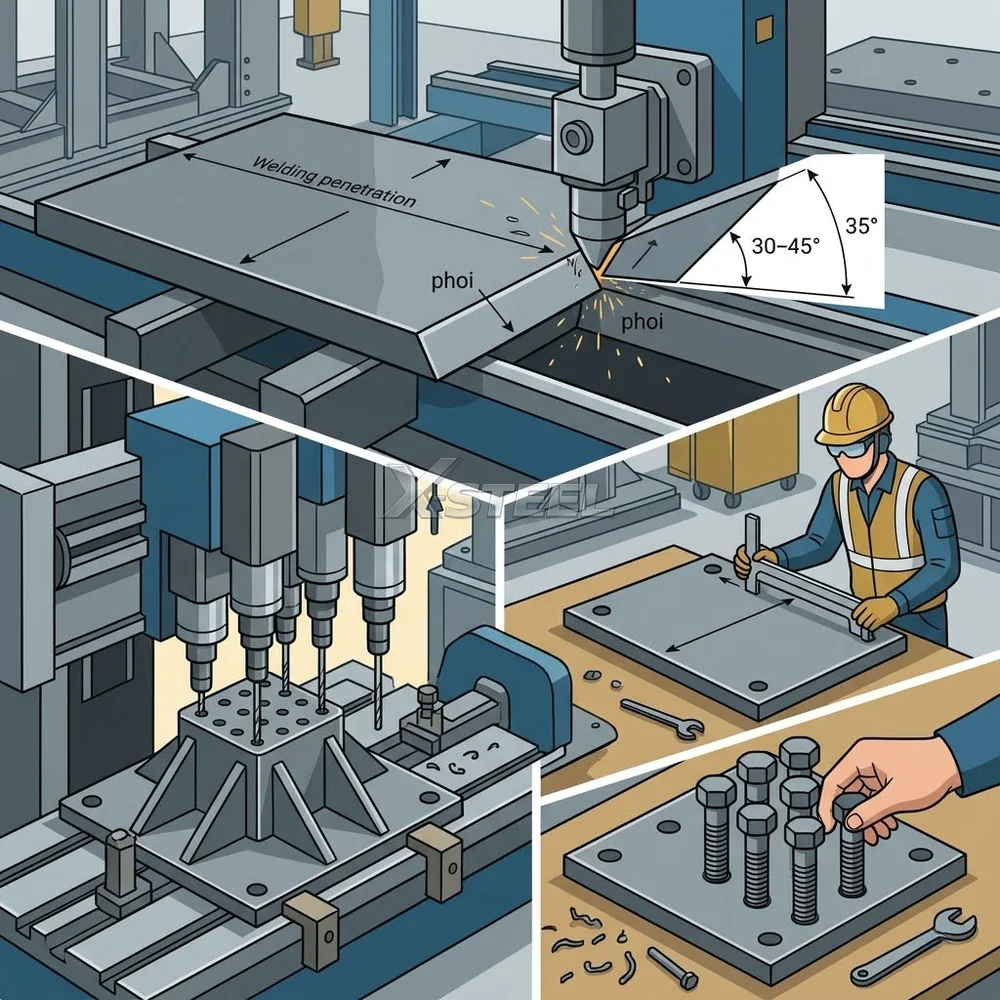

Bước 3 – Gia Công Chi Tiết Bản Mã & Đục Lỗ Bu Lông
Gia công vát mép đường hàn (Beveling): Đối với các chi tiết phôi thép tấm dày cần hàn ngấu 100% (Full Penetration), phôi được đưa qua máy vát mép cơ học để tạo góc vát $30^\circ – 45^\circ$ theo đúng quy trình hàn WPS.
Đục / Khoan lỗ bu lông CNC: Bản mã nối dầm, bản mã chân cột và gân tăng cứng được đưa vào máy đục lỗ/khoan lỗ CNC hàng loạt. Đường kính lỗ đục được kiểm soát dung sai không vượt quá +0.5mm, khoảng cách giữa các tâm lỗ bu lông đạt chuẩn ±1.0mm nhằm đảm bảo ngoài hiện trường xỏ bu lông trôi chảy 100%.

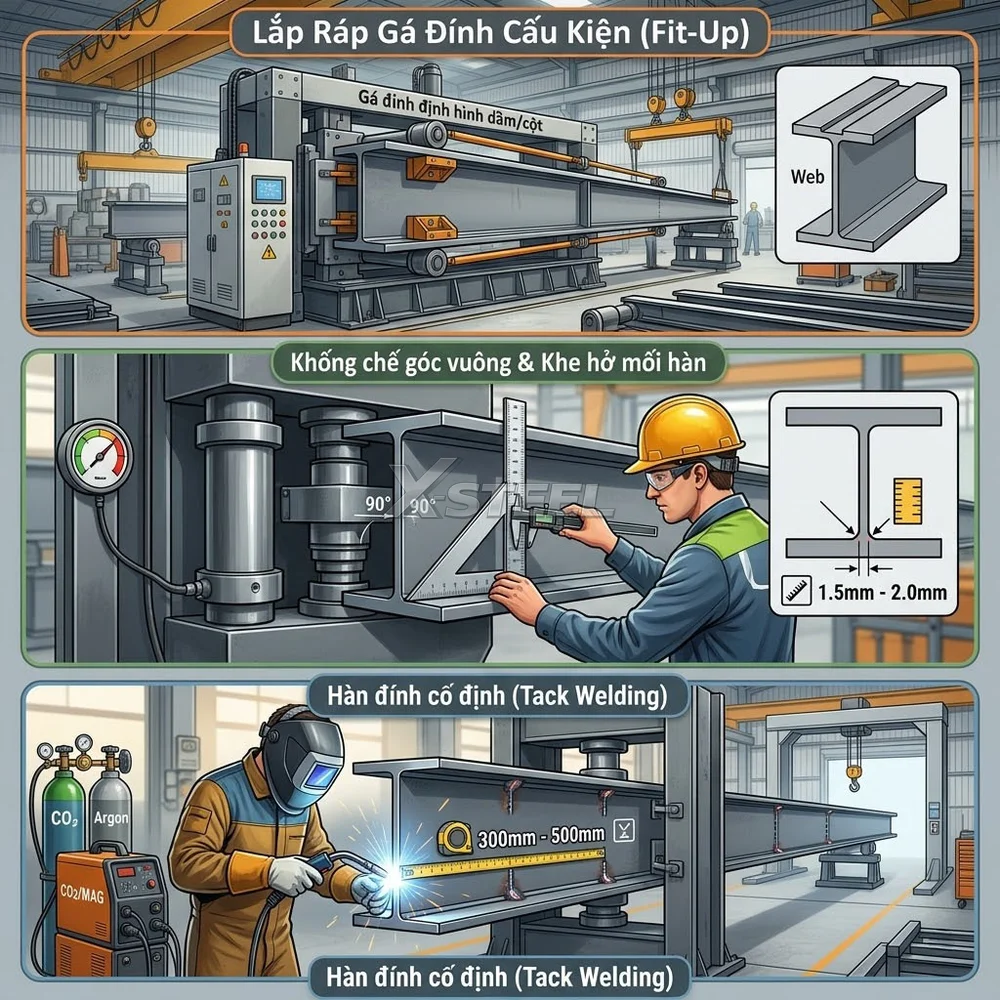

Bước 4 – Lắp Ráp Gá Đính Cấu Kiện (Fit-Up)
Gá đính định hình dầm/cột: Các tấm phôi cánh trên, cánh dưới và bụng dầm (bao gồm cả dầm vút tiết diện thay đổi) được đưa vào máy gá dầm thủy lực tự động.
Khống chế góc vuông & Khe hở mối hàn: Hệ thống xi lanh thủy lực công suất lớn ép chặt các tấm phôi đạt góc vuông 90 độ, căn chỉnh độ lệch tâm và khống chế khe hở chân đường hàn (Root Gap) từ 1.5mm – 2.0mm.
Hàn đính cố định (Tack Welding): Thợ hàn tay nghề cao dùng máy hàn CO2/MAG đính định vị các điểm gá cách nhau 300mm – 500mm nhằm giữ cố định hình dáng cấu kiện trước khi đưa vào cổng hàn tự động.
Bước 5 – Hàn Kết Cấu Tự Động Cổng Dầm (SAW Welding)
Hàn cổng tự động dưới lớp thuốc (Submerged Arc Welding): Cấu kiện dầm/cột sau khi gá đính được chuyển sang dây chuyền hàn cổng tự động dầm I/H.
Đặc tính kỹ thuật công nghệ SAW: Lớp thuốc hàn phủ kín bề mặt giúp hồ quang cháy ngầm bên trong, triệt tiêu hoàn toàn nguy cơ rỗ khí, không văng bắn xỉ hàn và tạo đường hàn thấu sâu 100% với vảy cá phẳng mịn.
Hàn bán tự động chi tiết phụ (CO2/MAG): Đối với gân tăng cứng, bản mã đầu dầm và bản mã chân cột, kỹ sư sử dụng máy hàn bán tự động CO2/MAG để hoàn thiện đường hàn góc theo đúng chiều cao đường hàn thiết kế ($h_w = 6\text{mm}, 8\text{mm}, 10\text{mm}…$).

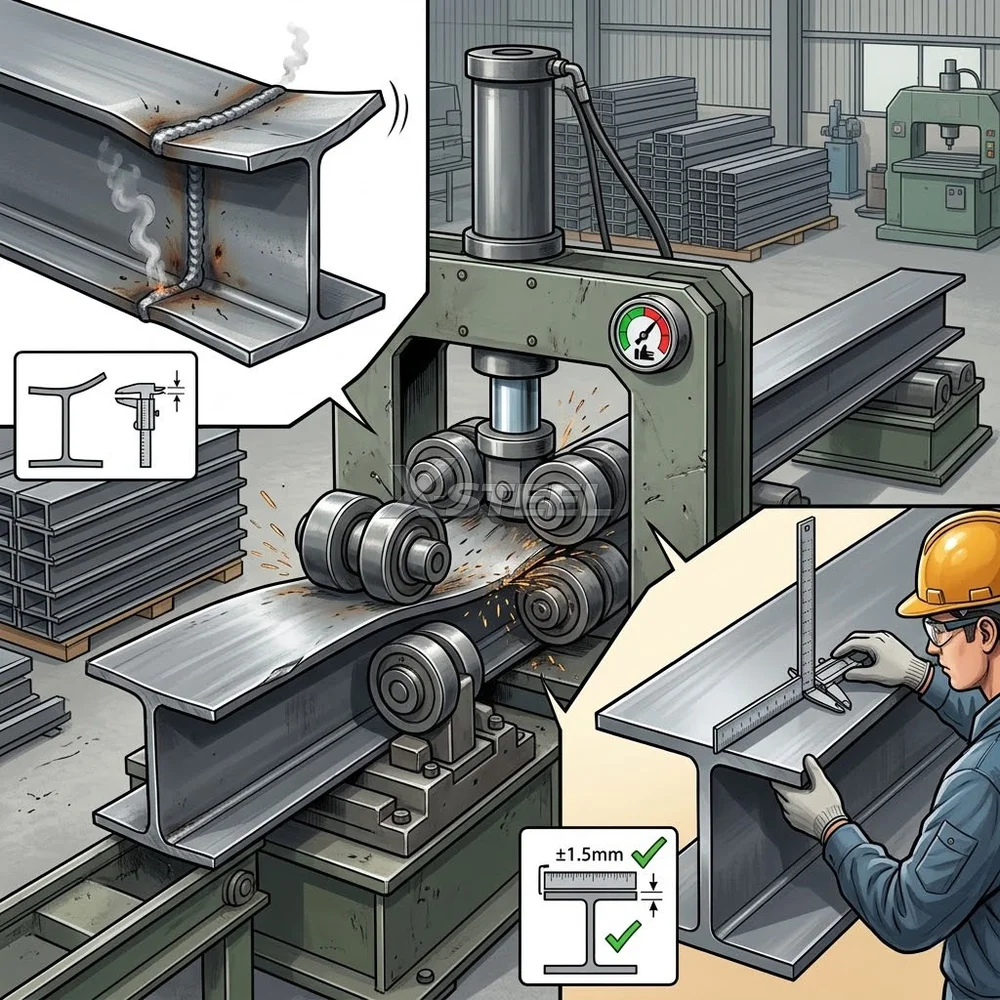

Bước 6 – Nắn Thẳng Triệt Tiêu Biến Dạng Sau Hàn
Xử lý ứng suất nhiệt sau hàn: Nhiệt độ hồ quang cực lớn trong quá trình hàn làm kim loại giãn nở không đều, dẫn đến hiện tượng cánh dầm bị vênh (Flange Distortions) hoặc dầm bị uốn cong dọc trục.
Nắn dầm thủy lực: Cấu kiện được đưa qua máy nắn dầm thủy lực chuyên dụng (lực ép 30 – 60 tấn). Hệ thống con lăn cơ học đè nắn trực tiếp lên mặt cánh dầm để triệt tiêu góc vênh, đưa mặt cánh dầm về độ phẳng tuyệt đối (±1.5mm) và đảm bảo độ thẳng dọc trục cấu kiện.

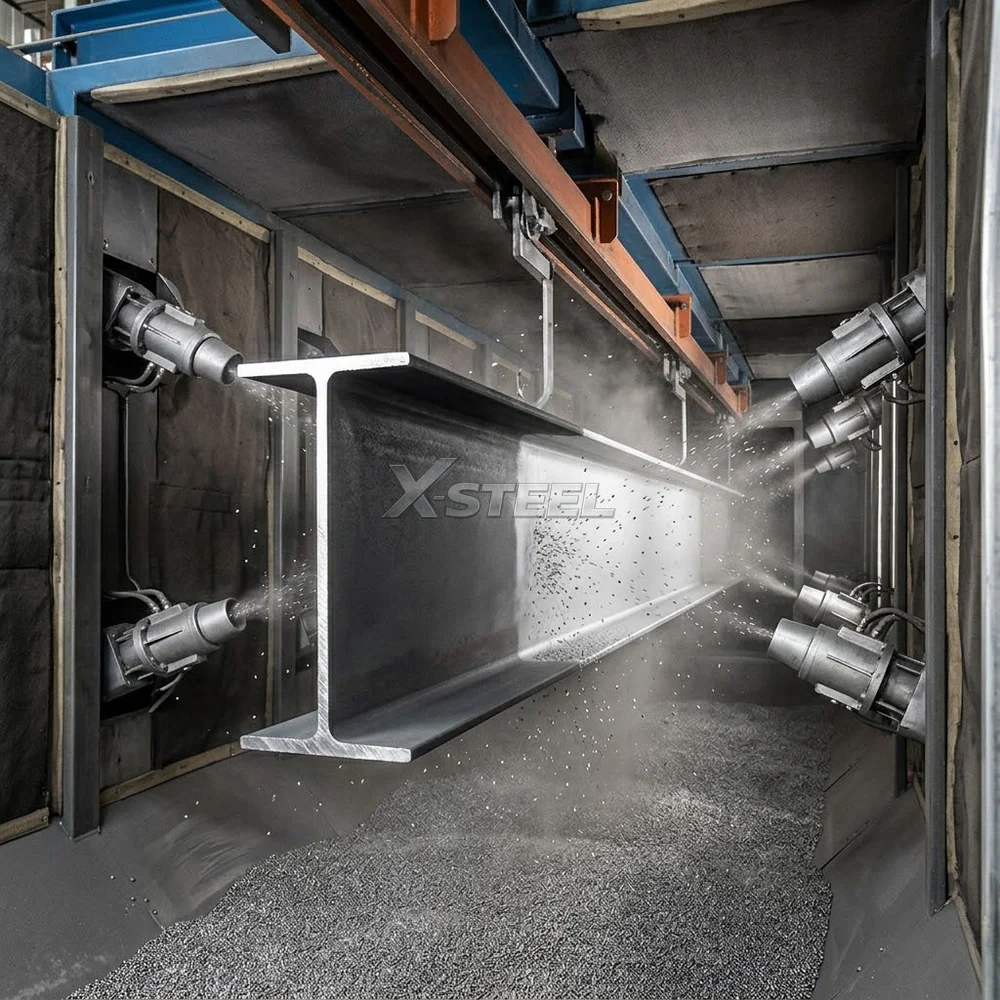

Bước 7 – Làm Sạch Bề Mặt Bằng Máy Phun Bi Sa 2.5
Làm sạch vảy cán & gỉ sét: Cấu kiện thép sau khi hàn hoàn thiện được treo trên hệ thống băng tải tự động đưa vào buồng phun bi kín trang bị 8 đầu phun bi thép công suất lớn.
Tiêu chuẩn đạt được: Bề mặt kim loại sau khi phun bi loại bỏ tối thiểu 95% gỉ sét, vảy cán và xỉ hàn, đạt cấp độ sạch Sa 2.5 theo tiêu chuẩn ISO 8501-1. Công đoạn này tạo độ nhám bề mặt (Anchor Profile) từ 40μm – 75μm, giúp lớp sơn bám dính siêu bền.
Bước 8 – Sơn Bảo Vệ Hoàn Thiện, Marking Code & Đóng Gói
Thi công hệ sơn bảo vệ: Cấu kiện được chuyển sang buồng phun sơn đạt chuẩn nhiệt độ và độ ẩm. Kỹ sư sử dụng máy phun sơn áp lực cao (Airless Spray Pump) thi công hệ sơn Alkyd hoặc Epoxy tiêu chuẩn (1 lớp sơn lót chống gỉ + 2 lớp sơn phủ hoàn thiện) đạt tổng độ dày màng sơn khô (DFT) theo thiết kế.
Nghiệm thu độ dày màng sơn (DFT): Dùng máy đo từ tính kiểm tra độ dày màng sơn khô theo quy tắc 80/20 (SSPC-PA 2).
Sơn mã hiệu Marking Code & Đóng gói: Dùng sơn phản quang ghi rõ mã số cấu kiện (C1, C2, D1, D2…) lên thân dầm/cột theo sơ đồ định vị cẩu lắp. Cấu kiện được kê lót đệm gỗ, đai bó cẩn thận bằng cáp vải chống xước sơn trước khi cẩu lên phương tiện vận chuyển ra công trường.
Tiêu Chuẩn Kiểm Soát QA/QC Và Trang Thiết Bị Tại Nhà Máy XSTEEL
Để đáp ứng các yêu cầu kỹ thuật khắt khe của các tổng thầu EPC và đơn vị Tư vấn giám sát (TVGS), nhà máy X-STEEL không chỉ chuẩn hóa quy trình 8 bước chế tạo mà còn đầu tư đồng bộ hệ thống máy móc tự động hóa hiện đại cùng quy chuẩn kiểm định không phá hủy (NDT) nghiêm ngặt.

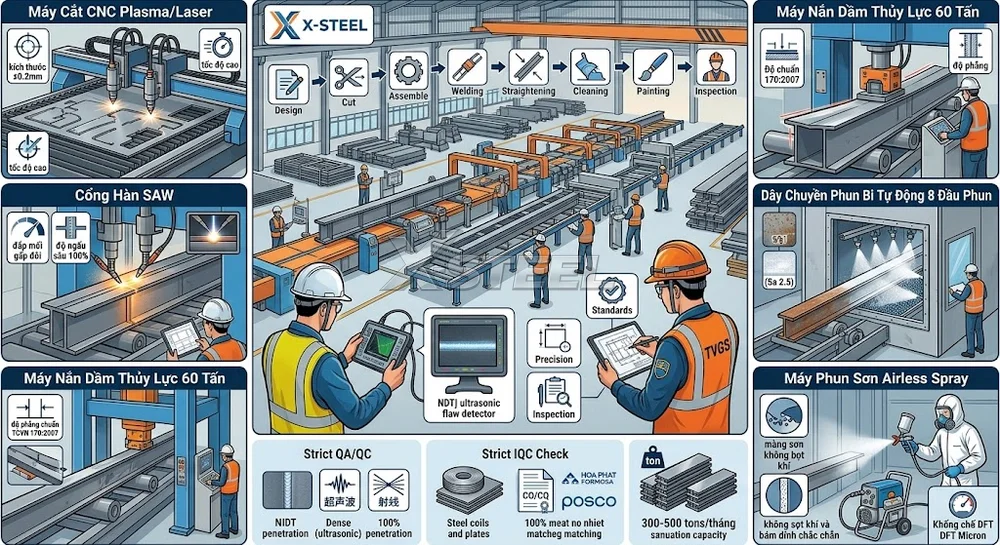

Hệ Thống Máy Móc Tự Động Hóa Hiện Đại
Năng lực sản xuất từ 300 – 500 tấn/tháng của X-STEEL được đảm bảo nhờ dàn trang thiết bị gia công cơ khí chuyên dụng công nghệ cao:
Máy cắt CNC Plasma/Laser đa đầu cắt công suất lớn: Cho phép cắt xẻ phôi thép tấm khổ lớn với tốc độ cao, đường biên cắt sắc nét, không để lại xỉ bám và đạt độ chính xác kích thước hình học gần như tuyệt đối (±0.2mm).
Cổng hàn tự động dưới lớp thuốc (SAW) 2 mỏ hàn: Vận hành đồng thời 2 mỏ hàn giúp nhân đôi tốc độ đắp mối hàn góc dầm I/H. Công nghệ hàn chìm giúp hồ quang ổn định, kim loại mối hàn kết tinh đặc chắc và đạt độ ngấu sâu 100%.
Máy nắn dầm thủy lực công suất 60 tấn: Hệ thống con lăn đè ép góc thủy lực lực lớn giúp nắn thẳng mặt cánh dầm bị vênh do nhiệt nhanh chóng, đưa độ phẳng mặt cánh về đúng tiêu chuẩn TCVN 170:2007.
Dây chuyền phun bi tự động 8 đầu phun (Cấp độ Sa 2.5): Buồng phun bi kín sử dụng hạt bi thép hình cầu/hình góc tự động làm sạch gỉ sét 360° trên bề mặt cấu kiện, tạo độ nhám lý tưởng (40μm – 75μm) trước khi chuyển sang công đoạn sơn.
Máy phun sơn áp lực cao Airless Spray chuyên dụng: Áp lực phun cực lớn giúp màng sơn phân bố đồng đều, triệt tiêu bọt khí, bám dính chắc chắn và khống chế chính xác độ dày màng sơn khô (DFT) theo micron thiết kế.

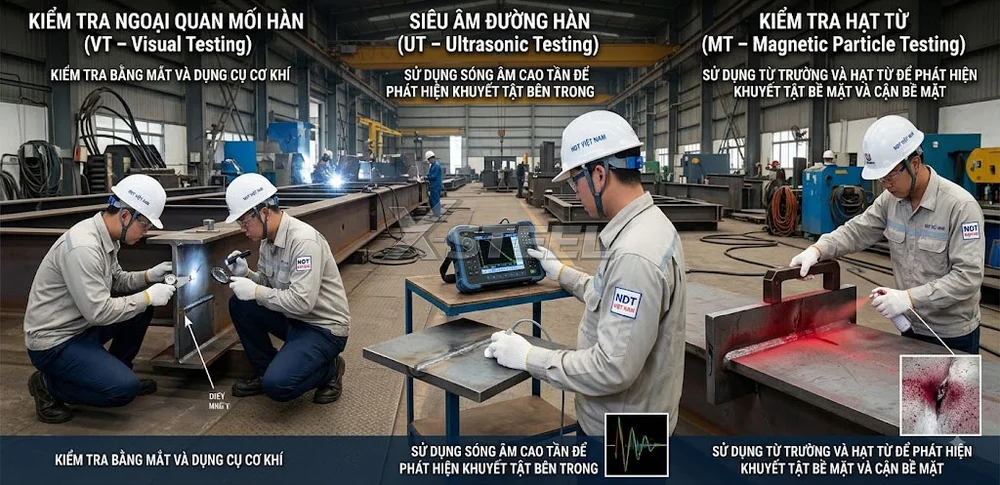

Các Phương Pháp Thử Nghiệm Không Phá Hủy Mối Hàn (NDT)
Công tác kiểm soát chất lượng đường hàn tại X-STEEL được thực hiện bởi đội ngũ kỹ sư QA/QC đạt chứng chỉ NDT Level II theo chuẩn AWS D1.1 thông qua 3 phương pháp kiểm tra chính:
Kiểm tra ngoại quan mối hàn (VT – Visual Testing): Áp dụng 100% đối với tất cả các đường hàn gá đính, đường hàn hoàn thiện và bản mã liên kết. Đảm bảo bề mặt mối hàn vảy đều, mịn, không bị rỗ khí hở, nứt bề mặt hay lẹm viền kim loại gốc (Undercut > 0.5mm).
Siêu âm đường hàn (UT – Ultrasonic Testing): Áp dụng cho các đường hàn giáp mối ngấu liên tục ở vị trí chịu lực cốt yếu (nối cánh, bụng dầm chính, dầm cầu trục, bản mã chân cột). Sóng siêu âm tần số cao giúp phát hiện chính xác các khuyết tật ẩn sâu bên trong mối hàn như: nứt ngầm, rỗ khí ngầm, ngậm xỉ hay thiếu ngấu.
Kiểm tra hạt từ (MT – Magnetic Particle Testing): Sử dụng thiết bị làm nhiễm từ bề mặt kết hợp bột từ dạ quang để phát hiện các vết nứt bề mặt và nứt ngầm nông cực nhỏ tại các vùng tập trung ứng suất cao như bản mã đầu dầm, gân tăng cứng và gối đỡ cẩu lắp.
Việc tuân thủ nghiêm ngặt quy trình gia công kết cấu thép nhà xưởng 8 bước đạt chuẩn TCVN 170:2007 và AWS D1.1 tại nhà máy là yếu tố cốt lõi quyết định đến 90% sự thành bại của một dự án công nghiệp. Sự kiểm soát chặt chẽ từ khâu cắt phôi CNC, hàn tự động SAW, nắn dầm thủy lực đến công đoạn làm sạch bề mặt Sa 2.5 không chỉ giúp triệt tiêu hoàn toàn rủi ro sai sót ngoài công trường mà còn giúp nhà thầu bàn giao công trình đúng tiến độ cam kết.
Với năng lực sản xuất ổn định cùng hệ thống máy móc tự động hóa hiện đại, X-STEEL tự hào là đối tác vệ tinh tin cậy của các đơn vị xây dựng lớn. Chúng tôi cung cấp giải pháp gia công kết cấu thép nhà xưởng tiền chế trọn gói, cam kết tối ưu hóa chi phí vật tư, đảm bảo độ chính xác tuyệt đối trên từng đường hàn và bàn giao trọn bộ hồ sơ QA/QC nghiệm thu cho Chủ đầu tư.
