Định vị bu lông móng kết cấu thép và căn chỉnh tim cột là công đoạn kỹ thuật đầu tiên có tính chất “sinh tử” quyết định đến độ chính xác của toàn bộ hệ khung kèo nhà xưởng tiền chế. Chỉ một sai lệch nhỏ vài milimét của cụm bu lông móng trong quá trình đổ bê tông nền móng cũng có thể khiến bản mã chân cột không xỏ qua được, gây ngưng trệ toàn bộ dây chuyền xe cẩu và công nhân ngoài hiện trường. Việc làm chủ kỹ thuật định vị bulông móng kết cấu thép kết hợp phương án căn chỉnh độ thẳng đứng của cột chuẩn TCVN sẽ giúp các tổng thầu EPC kiểm soát hoàn hảo tiến độ và chất lượng công trình. Bài viết này từ XSTEEL sẽ chia sẻ giải pháp định vị chuẩn xác và phương án xử lý sai lệch bu lông móng thực tế ngoài công trường.
Tầm Quan Trọng Của Kỹ Thuật Định Vị Bu Lông Móng Trong Lắp Dựng
Khác với các công trình bê tông cốt thép truyền thống có thể điều chỉnh kích thước linh hoạt bằng ván khuôn, kết cấu thép tiền chế được gia công cố định tại nhà máy theo kích thước bản vẽ chuẩn. Do đó, công tác định vị móng yêu cầu độ chính xác cao đến từng milimét.
Bu Lông Móng – “Gốc Rễ” Liên Kết Giữa Bê Tông Móng Và Khung Thép
Bu lông móng (Anchor Bolts) là chi tiết chịu lực cực kỳ quan trọng, giữ nhiệm vụ neo giữ toàn bộ hệ thống cột thép vào khối bê tông móng:
Truyền Tải Trọng Đa Chiều: Toàn bộ tải trọng bản thân (Dead Load), hoạt tải mái (Live Load), lực gió bốc, gió đẩy (Wind Load) và tải trọng động từ hệ cầu trục trong quá trình vận hành nhà máy đều được truyền qua chân cột, tác động trực tiếp lên cụm bu lông neo.
Định Hình Tọa Độ Công Trình: Vị trí của cụm bu lông móng quyết định trực tiếp đến tọa độ không gian 3D của tim cột, độ vuông góc của các trục nhà xưởng và cao độ mặt sàn hoàn thiện.
Hậu Quả Nguy Hiểm Khi Cụm Bu Lông Móng Bị Sai Lệch Quá Dung Sai
Chỉ cần cụm bu lông móng bị xoay, lệch tâm hoặc vặn góc vượt quá sai số cho phép (thường quy định trong khoảng từ 3mm đến 5mm theo tiêu chuẩn TCVN 170:2007), dự án sẽ phải đối mặt với hàng loạt rủi ro nghiêm trọng:
Không Hạ Được Cột Thép: Bản mã chân cột thép không xỏ vừa cụm bu lông móng khi cẩu nâng hạ xuống, làm đứt quãng tiến độ thi công ngoài hiện trường, tốn kém chi phí ca xe cẩu chờ đợi.
Làm Nghiêng Cột (Mất Plumbness): Sai lệch vị trí đai ốc hoặc mặt phẳng chân cột làm cột thép bị nghiêng lệch so với phương thẳng đứng, làm giảm khả năng chịu tải trọng nén uốn của cột.
Tốn Kém Chi Phí Xử Lý Sự Cố: Phát sinh thời gian và ngân sách lớn cho công tác đục đẽo bê tông móng, cắt bỏ bu lông cũ, khoan cấy bu lông mới bằng keo hóa chất làm ảnh hưởng đến chất lượng móng bê tông.
Quy Trình 4 Bước Định Vị Bu Lông Móng Chính Xác Bằng Khung Dưỡng
Để triệt tiêu hoàn toàn sự xô lệch cụm bu lông trong quá trình đổ bê tông, việc thi công bắt buộc phải sử dụng khung dưỡng định vị (Jig) bằng thép kết hợp với thiết bị trắc đạc hiện đại.

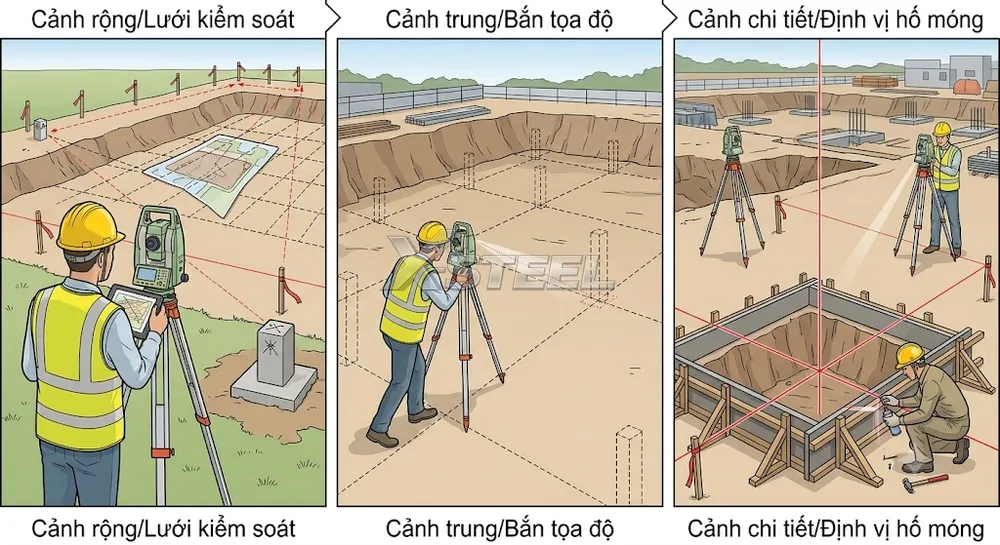

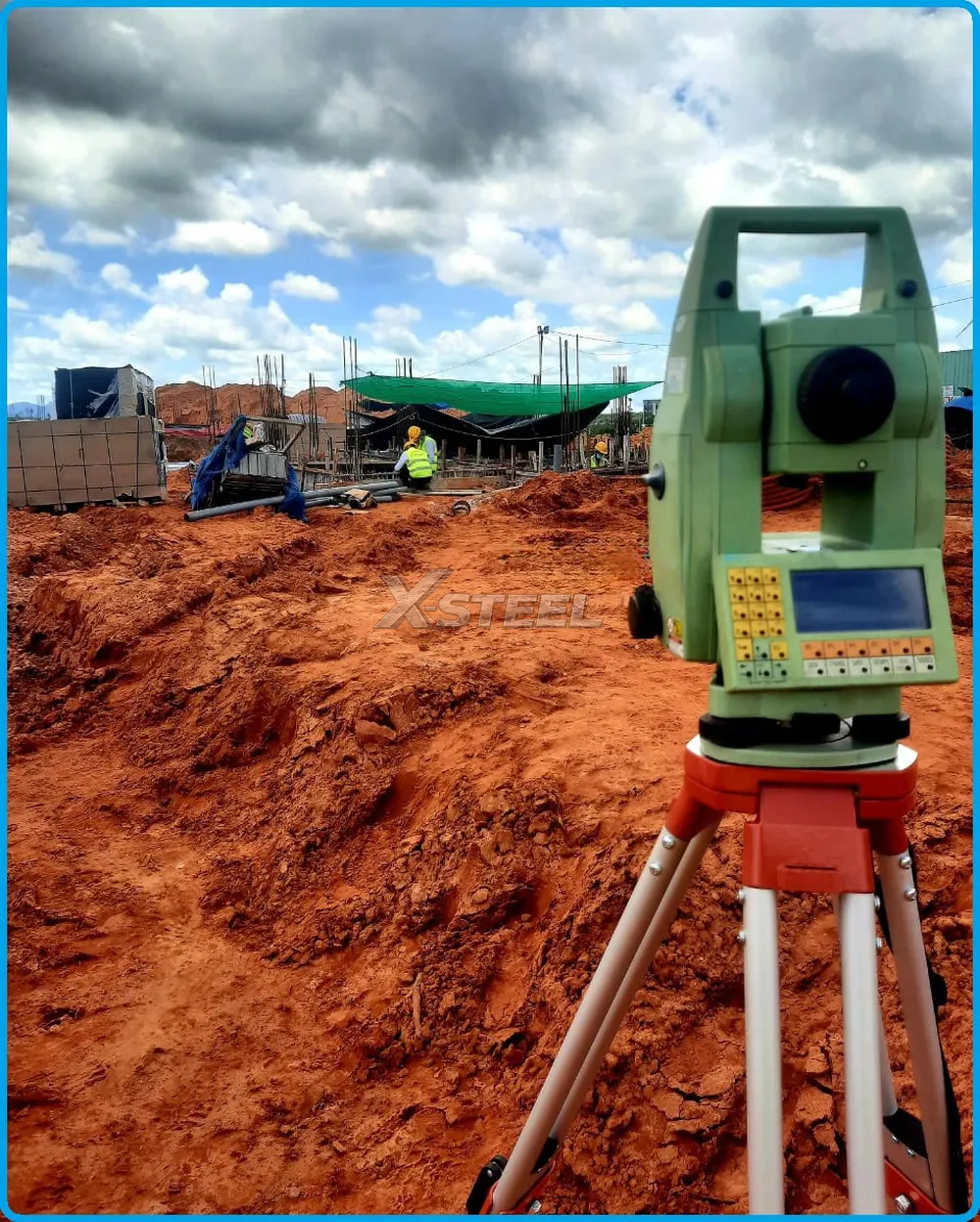

Bước 1 – Định Vị Lưới Tim Cột Bằng Máy Kinh Vĩ Hoặc Máy Toàn Đạc
Công tác trắc đạc mốc định vị là bước khởi đầu quyết định độ chính xác của toàn bộ lưới tim cột:
Thi Lập Lưới Mốc Trắc Đạc: Kỹ sư trắc đạc sử dụng máy toàn đạc điện tử (Total Station) đưa mốc chuẩn quốc gia/mốc quy hoạch vào công trường, lập lưới khống chế mặt bằng và gửi các mốc phụ ra ngoài vùng ảnh hưởng thi công móng.
Bắn Tọa Độ Giao Điểm Tim Cột: Định vị chính xác tọa độ trục dọc và trục ngang của từng móng cột. Sử dụng dây căng hoặc tia laser từ máy kinh vĩ để đánh dấu tâm hố móng lên khung gửi ván khuôn.

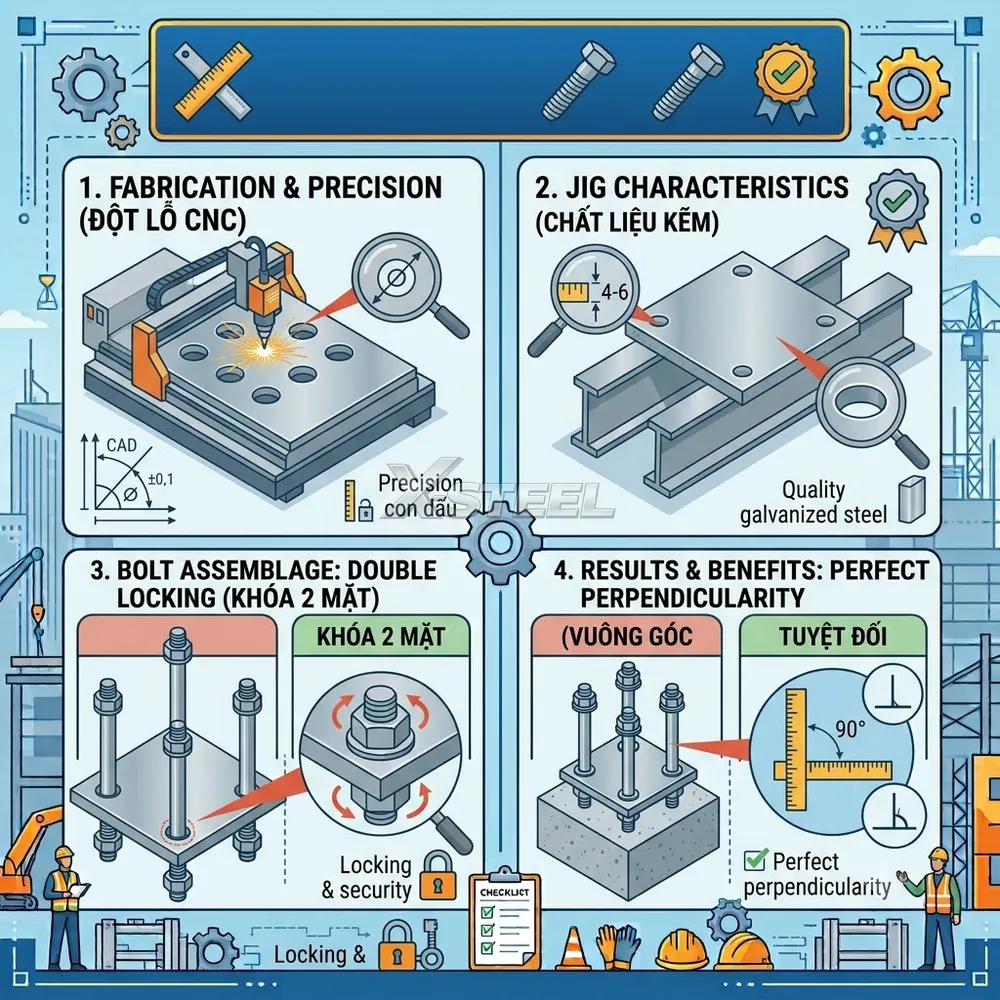

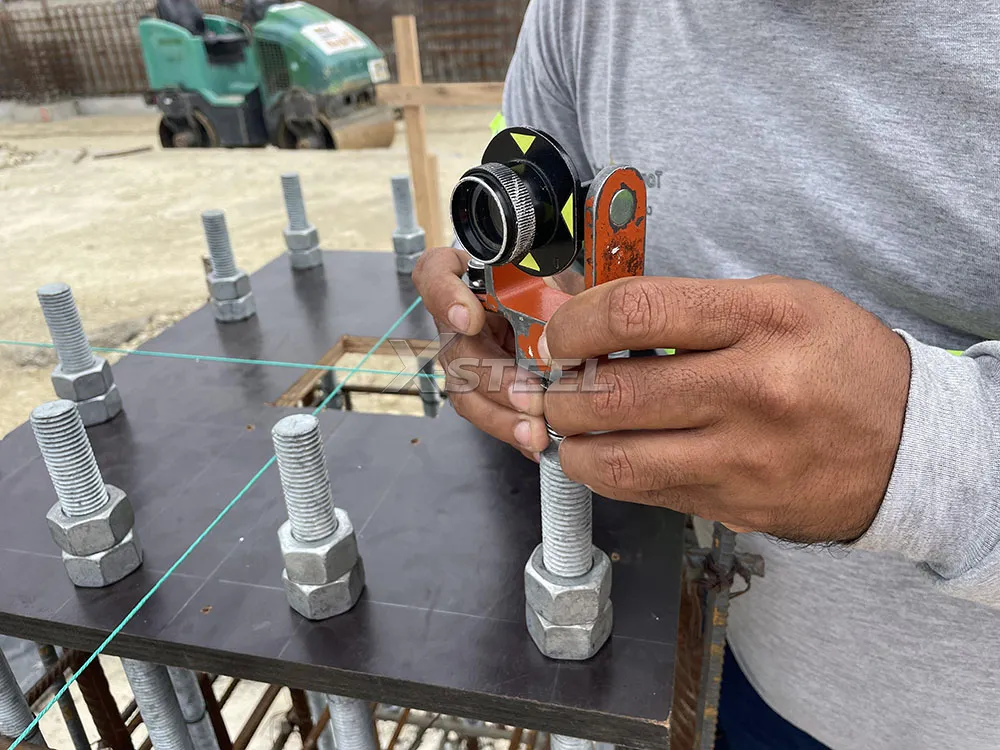

Bước 2 – Gia Công Khung Dưỡng (Jig) Cố Định Cụm Bu Lông Móng
Khung dưỡng (Jig) là thiết bị định hình vị trí tương quan giữa các bu lông trong cùng một cụm chân cột:
Gia Công Khung Dưỡng Đột Lỗ: Sử dụng tấm thép dày từ 4mm – 6mm hoặc ván khuôn gỗ phủ phim chất lượng cao. Dùng máy cắt CNC đục lỗ khung dưỡng chính xác 100% theo khoảng cách lỗ trên bản mã chân cột trong bản vẽ thiết kế.
Gá Lắp Cụm Bu Lông Vào Khung Dưỡng: Định vị các thanh bu lông móng xỏ qua lỗ khung dưỡng, vặn đai ốc khóa chặt hai mặt trên và dưới của tấm dưỡng để giữ các bu lông luôn vuông góc với mặt phẳng nằm ngang.

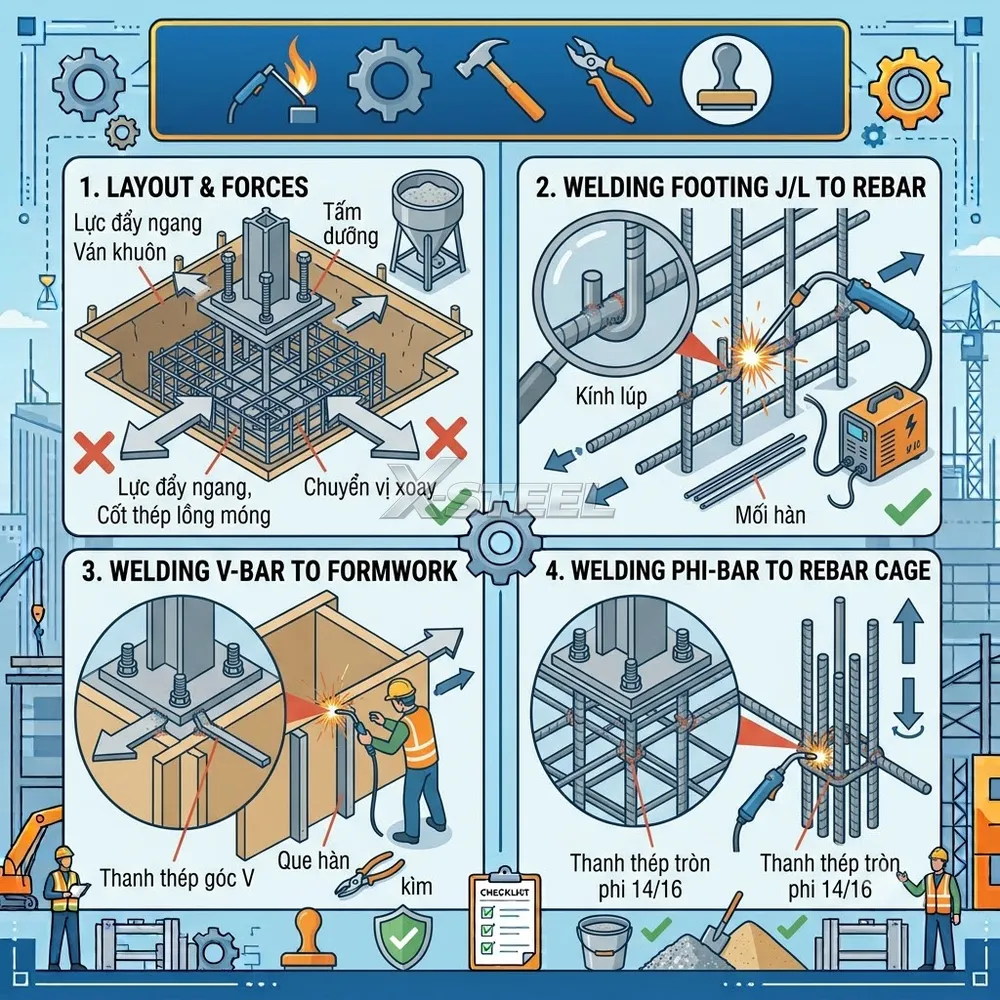

Bước 3 – Hàn Cố Định Cụm Bu Lông Vào Thép Hố Móng Trước Khi Đổ Bê Tông
Để cụm bu lông không bị biến dạng hay xô lệch dưới áp lực tác động của bê tông tươi và máy đầm dùi:
Liên Kết Hàn Gia Cường: Hàn đính chân bu lông móng (đoạn bẻ móc L hoặc J) và thanh giằng ngang của cụm dưỡng vào hệ khung thép lồng móng (Rebar Cage).
Bố Trí Hệ Giằng Chéo Chịu Lực: Hàn bổ sung các thanh thép V hoặc thép phi 14/16 giằng chéo từ cụm bu lông neo vào cốt thép móng và ván khuôn móng để triệt tiêu chuyển vị ngang và chuyển vị xoay.

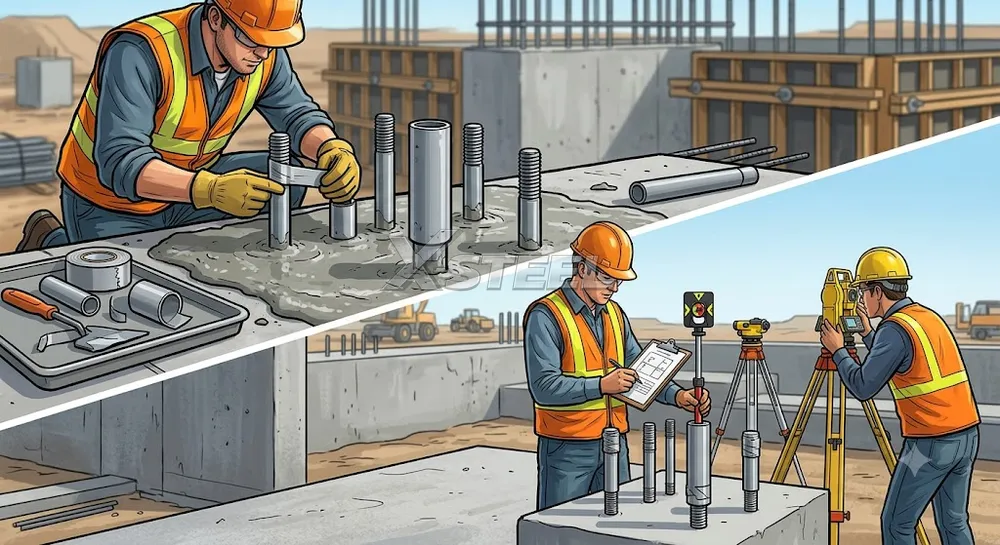

Bước 4 – Bọc Bảo Vệ Ren Và Đo Đạc Lại Cao Độ Sau Khi Đổ Bê Tông
Bọc Bảo Vệ Đường Ren Bu Lông: Dùng băng keo chuyên dụng, ống nhựa PVC bọc kín toàn bộ phần ren dư của bu lông móng để tránh bê tông tươi văng bắn bám dính làm hỏng đường ren.

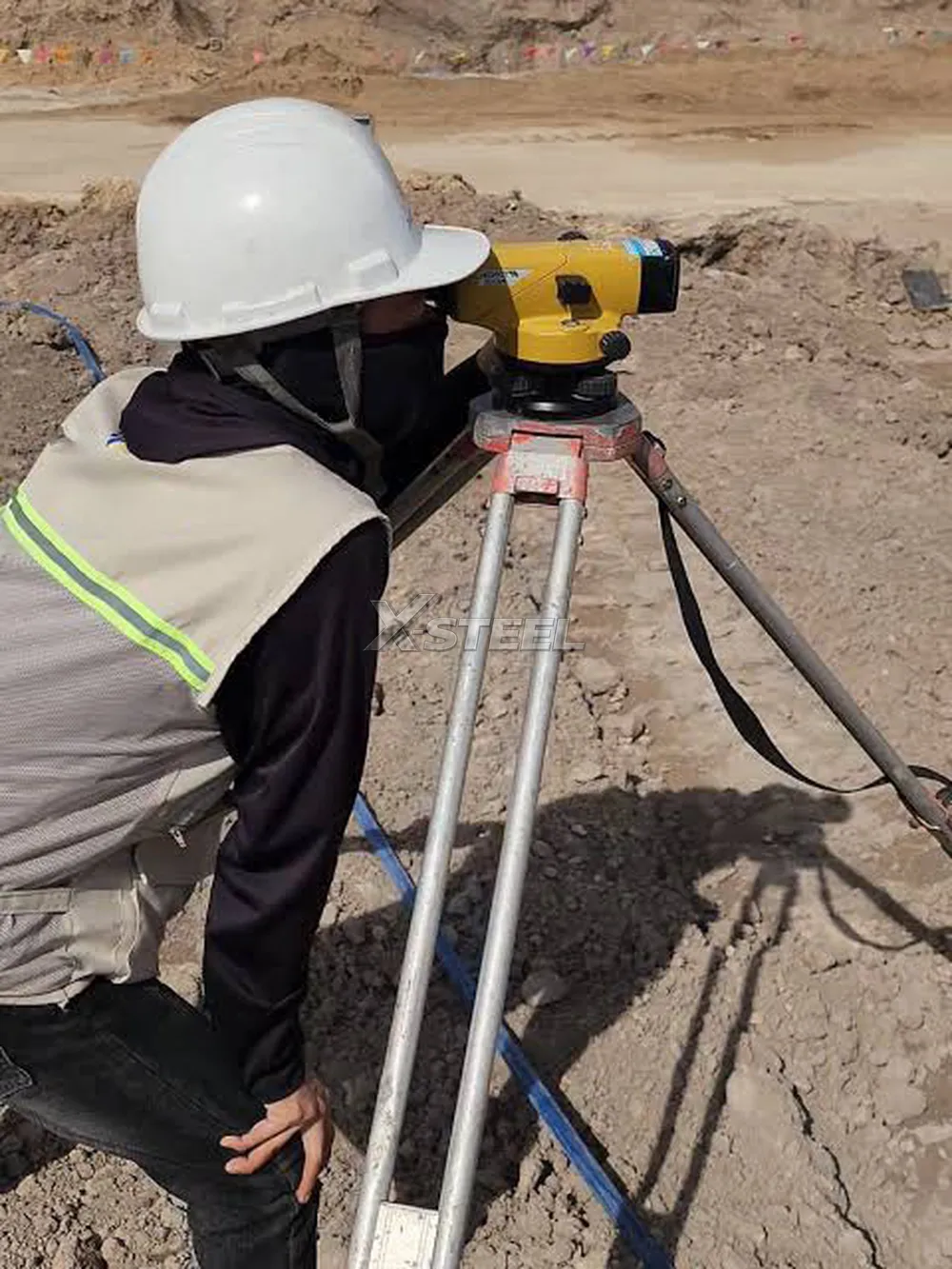

Nghiệm Thu Cao Độ Và Tọa Độ Sau Đổ Bê Tông: Ngay sau khi bê tông đông kết, kỹ sư tiến hành dùng máy thủy bình kiểm tra cao độ đầu bu lông và máy toàn đạc đo lại tọa độ tim cụm bu lông. Lập biên bản trắc đạc nghiệm thu móng trước khi bàn giao cho đội cẩu lắp.
Kỹ Thuật Căn Chỉnh Tim Cột Và Độ Thẳng Đứng Của Cột Thép
Sau khi bê tông móng đạt đủ cường độ nghiệm thu, công tác dựng cột và căn chỉnh độ thẳng đứng (Plumbness) sẽ được triển khai.
Sử Dụng Đai Ốc Cân Bằng Cao Độ (Leveling Nuts) Bên Dưới Bản Mã
Giải pháp căn chỉnh cao độ chân cột bằng đai ốc dưới bản mã (Leveling Nuts) mang lại hiệu quả vượt trội so với phương pháp kê chêm thép thủ công:
Cơ Chế Lắp Đặt: Mới mỗi thanh bu lông móng, vặn 01 đai ốc và 01 vòng đệm (long đền) vào vị trí bên dưới cao độ thiết kế của đáy bản mã chân cột khoảng 20mm – 30mm.
Tạo Mặt Phẳng Chuẩn Bằng Máy Thủy Bình: Dùng máy thủy bình bắn cao độ và điều chỉnh 4 đai ốc cân bằng ở 4 góc cụm bu lông về cùng một mặt phẳng ngang tuyệt đối. Khi hạ cột thép xuống, bản mã chân cột sẽ đặt trực tiếp lên hệ đai ốc này mà không bị bập bùng.
Căn Chỉnh Độ Thẳng Đứng Của Cột (Plumbness) Bằng Máy Trắc Đạc
Công tác đo đạc căn chỉnh độ thẳng đứng của cột thép được thực hiện song song với quá trình cẩu lắp:
Bố Trí 2 Máy Kinh Vĩ Vuông Góc 90°: Đặt 02 máy kinh vĩ (hoặc máy toàn đạc) tại hai vị trí vuông góc 90° với nhau, hướng ống kính rọi dọc theo đường tim của thân cột thép từ gốc lên đỉnh.
Căn Chỉnh Đai Ốc Khóa Bề Mặt: Nếu cột bị nghiêng lệch, thợ kỹ thuật tiến hành nới lỏng nhẹ đai ốc phía nghiêng và xiết chặt đai ốc đối diện bên dưới bản mã cho đến khi tâm đỉnh cột trùng khớp hoàn toàn với tâm chân cột trên máy trắc đạc.
Tiêu Chuẩn Độ Nghiêng Cho Phép: Độ nghiêng của cột thép không được vượt quá H/1000 (trong đó H là chiều cao cột) và không vượt quá 25mm theo tiêu chuẩn nghiệm thu TCVN 170:2007.
Đổ Vữa Bơm Không Co Ngót (Non-Shrink Grout) Chân Cột Thép
Khi hệ cột đã đạt độ thẳng đứng chuẩn xác 100% và siết đủ lực các đai ốc khóa phía trên bản mã, tiến hành thi công lớp vữa đệm chân cột:
Sử Dụng Vữa Cường Độ Cao Không Co Ngót: Bắt buộc dùng các dòng vữa tự chảy không co ngót chuyên dụng (như SikaGrout 214-11 hoặc Basf MasterFlow) có cường độ nén đạt tối thiểu 60MPa – 80MPa.
Quy Trình Trám Rót Vữa Chân Cột: Lắp ván khuôn kín xung quanh chân cột, đổ vữa từ một phía liên tục để đuổi hết bọt khí ra ngoài, lấp kín toàn bộ khoảng hở từ 20mm – 30mm giữa đáy bản mã và mặt móng bê tông.
Biện Pháp Khắc Phục Sự Cố Sai Lệch Bu Lông Móng Thực Tế Công Trường
Trong trường hợp rủi ro bu lông móng bị xô lệch ngoài hiện trường do quá trình thi công móng sơ suất, đội ngũ kỹ thuật có thể áp dụng 2 phương án xử lý dưới đây:

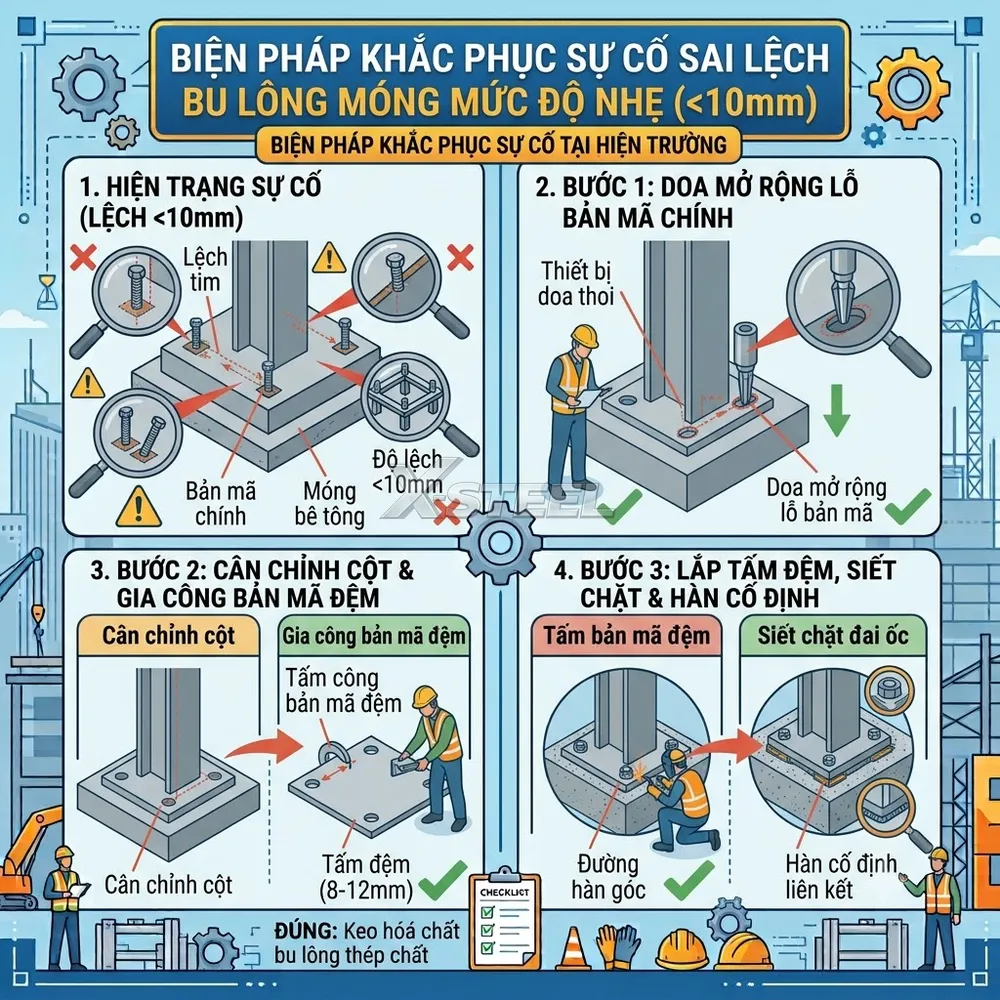

Phương Án Mở Rộng Lỗ Bản Mã Hoặc Hàn Thêm Bản Mã Đệm
Phương án này áp dụng cho các sự cố sai lệch vị trí bu lông ở mức độ nhẹ:
Điều Kiện Áp Dụng: Độ lệch vị trí bu lông móng nhỏ hơn 10mm.
Quy Trình Thi Công:
Dùng thiết bị doa thoi khoét mở rộng lỗ bản mã chân cột theo hướng bị lệch.
Sau khi cân chỉnh cột đúng vị trí tim, gia công tấm bản mã đệm đính kèm (dày 8mm – 12mm) có lỗ đục tiêu chuẩn vừa vặn với bu lông.
Đặt tấm bản mã đệm đè lên trên bản mã chính, siết chặt đai ốc và tiến hành hàn đường hàn góc xung quanh mép bản mã đệm để cố định liên kết.
Phương Án Cắt Cấy Lại Bu Lông Móng Bằng Keo Hóa Chất Chuyên Dụng
Phương án xử lý triệt để dành cho các trường hợp bu lông bị sai lệch nghiêm trọng không thể khắc phục bằng cách doa lỗ:
Điều Kiện Áp Dụng: Vị trí bu lông bị lệch lớn hơn 10mm, bu lông bị vặn gãy ren hoặc sai lệch cao độ quá lớn.
Quy Trình Thi Công:
Dùng máy cắt phẳng cắt bỏ các bu lông móng bị lệch vị trí.
Dùng máy toàn đạc định vị lại chính xác tọa độ tâm lỗ bu lông mới trên bề mặt bê tông móng.
Dùng máy khoan bê tông khoan sâu lỗ theo đúng đường kính và chiều sâu neo quy định của nhà sản xuất keo (thường sâu từ 10D – 15D).
Vệ sinh sạch sẽ bụi khoan bằng cọ thép và máy thổi bụi khí nén.
Bơm keo hóa chất cấy thép chuyên dụng (như Hilti HIT-RE 500 V4 hoặc Fischer FIS EM Plus) vào 2/3 chiều sâu lỗ, sau đó xoay tròn cấy thanh ren/bu lông móng mới vào vị trí.
Sau khi hoàn thành căn chỉnh chân cột, đội ngũ kỹ thuật sẽ chuyển sang bước cẩu lắp khung kèo theo quy trình lắp dựng kết cấu thép tiêu chuẩn.
Bảng So Sánh Các Phương Án Xử Lý Sự Cố Bu Lông Móng
| Phương Án Khắc Phục | Phạm Vi Độ Sai Lệch | Ưu Điểm & Lưu Ý Kỹ Thuật |
|---|---|---|
| Doa Lỗ & Hàn Đệm | Sai lệch vị trí bu lông nhỏ hơn 10mm | Thi công nhanh, chi phí thấp, bắt buộc phải hàn bổ sung bản mã đệm gia cường. |
| Khoan Cấy Hóa Chất | Sai lệch lớn hơn 10mm hoặc vặn gãy bu lông | Khắc phục triệt để 100%, yêu cầu dùng keo Hilti/Fischer và vệ sinh lỗ khoan tuyệt đối. |
| Chêm Đệm Shim Thép | Sai lệch cao độ đáy bản mã dưới 15mm | Nhanh chóng, kết hợp đai ốc Leveling Nuts và rót vữa không co ngót chân cột. |
