Tiêu chuẩn nghiệm thu lắp dựng kết cấu thép là căn cứ kỹ thuật và pháp lý quan trọng hàng đầu để Tư vấn giám sát (TVGS), tổng thầu EPC và chủ đầu tư đánh giá chất lượng toàn bộ hệ khung nhà xưởng trước khi chuyển bước thi công lợp tôn bao che. Việc kiểm soát chặt chẽ các chỉ số dung sai độ thẳng đứng của cột, độ võng của dầm kèo và lực siết bu lông cường độ cao giúp đảm bảo khả năng chịu lực tối đa của công trình theo đúng hồ sơ thiết kế. Bài viết này từ XSTEEL sẽ tổng hợp các tiêu chuẩn nghiệm thu cẩu lắp kết cấu thép mới nhất cùng danh mục hồ sơ nghiệm thu hoàn công chuẩn TCVN dành cho các nhà thầu.

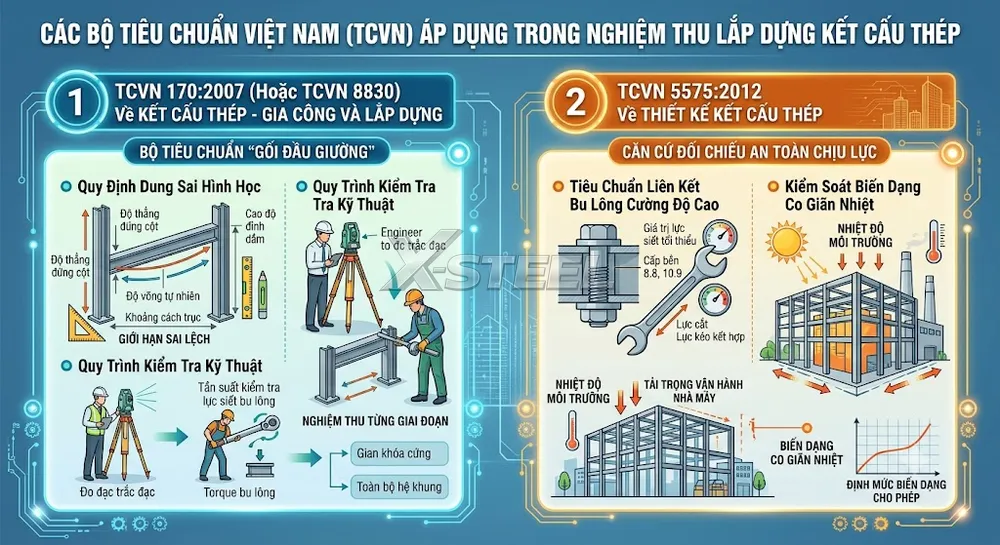

Các Bộ Tiêu Chuẩn Việt Nam (TCVN) Áp Dụng Trong Nghiệm Thu Lắp Dựng
Công tác nghiệm thu lắp dựng khung kèo thép tại Việt Nam phải tuân thủ nghiêm ngặt các quy định trong các bộ tiêu chuẩn quốc gia hiện hành sau:
TCVN 170:2007 (Hoặc TCVN 8830) Về Kết Cấu Thép – Gia Công Và Lắp Dựng
Đây là bộ tiêu chuẩn “gối đầu giường” quy định chi tiết toàn bộ các yêu cầu kỹ thuật ngoài hiện trường cẩu lắp:
Quy Định Dung Sai Hình Học: Đưa ra các chỉ số giới hạn sai lệch cho phép đối với độ thẳng đứng của cột, cao độ đỉnh dầm, độ võng tự nhiên của nhịp kèo và khoảng cách tim mốc giữa các trục nhà.
Quy Trình Kiểm Tra Kỹ Thuật: Quy định phương pháp đo đạc trắc đạc, tần suất kiểm tra lực siết bu lông liên kết và quy cách nghiệm thu từng giai đoạn (nghiệm thu gian khóa cứng, nghiệm thu toàn bộ hệ khung).
TCVN 5575:2012 Về Thiết Kế Kết Cấu Thép
Bộ tiêu chuẩn đóng vai trò căn cứ đối chiếu tính toán an toàn chịu lực của hệ thống:
Tiêu Chuẩn Liên Kết Bu Lông Cường Độ Cao: Quy định giá trị lực siết (mô-men siết) tối thiểu bắt buộc đối với các cấp bền bu lông 8.8, 10.9 khi chịu lực cắt và lực kéo kết hợp.
Kiểm Soát Biến Dạng Co Giãn Nhiệt: Định mức các chỉ số biến dạng cho phép dưới tác động của nhiệt độ môi trường và tải trọng vận hành nhà máy.
Bảng Dung Sai Cho Phép Trong Tiêu Chuẩn Nghiệm Thu Lắp Dựng Kết Cấu Thép
Để công trình được nghiệm thu đạt chất lượng, tất cả các thông số đo đạc thực tế bằng thiết bị trắc đạc phải nằm trong giới hạn dung sai cho phép dưới đây.
Dung Sai Độ Thẳng Đứng Của Cột Thép (Plumbness)
Độ thẳng đứng của cột thép ảnh hưởng trực tiếp đến khả năng chịu tải trọng nén uốn của toàn bộ khung nhà xưởng:
Độ Lệch Tim Chân Cột: Độ lệch tâm giữa vị trí tim chân cột thực tế so với tim mốc thiết kế trên bản vẽ không được vượt quá ± 5mm.
Độ Nghiêng Thẳng Đứng Của Cột: Độ lệch phương thẳng đứng của thân cột không vượt quá H/1000 (với H là chiều cao cột) và không vượt quá 25mm cho toàn bộ chiều cao cột.
Dung Sai Cao Độ Mặt Thượng Dầm Kèo Và Độ Võng Nhịp
Căn chỉnh mặt phẳng dầm kèo giúp công tác lợp tôn mái không bị lượn sóng hay hở mép gối chồng:
Cao Độ Đỉnh Dầm Kèo: Cao độ mặt trên của dầm tại các nút liên kết cột – dầm không lệch quá ± 10mm so với cao độ thiết kế.
Độ Võng Tự Nhiên Của Nhịp Kèo: Độ võng tự nhiên do tải trọng bản thân của dầm kèo sau khi siết chặt toàn bộ bu lông không được vượt quá L/500 (với L là khẩu độ nhịp kèo).
Dung Sai Và Tiêu Chuẩn Kiểm Tra Lực Siết Bu Lông Cường Độ Cao
Kiểm tra liên kết bu lông là thủ tục pháp lý bắt buộc ngoài hiện trường:
Mức Độ Kiểm Tra: 100% bu lông liên kết (cấp bền 8.8, 10.9) phải được siết đạt lực bằng cờ-lê lực chuyên dụng (Torque Wrench).
Sai Số Lực Siết Cho Phép: Giá trị mô-men siết thực tế kiểm tra bằng cờ-lê lực chỉ được phép nằm trong khoảng ± 10% so với trị số mô-men siết quy định trong bản vẽ thiết kế kỹ thuật.

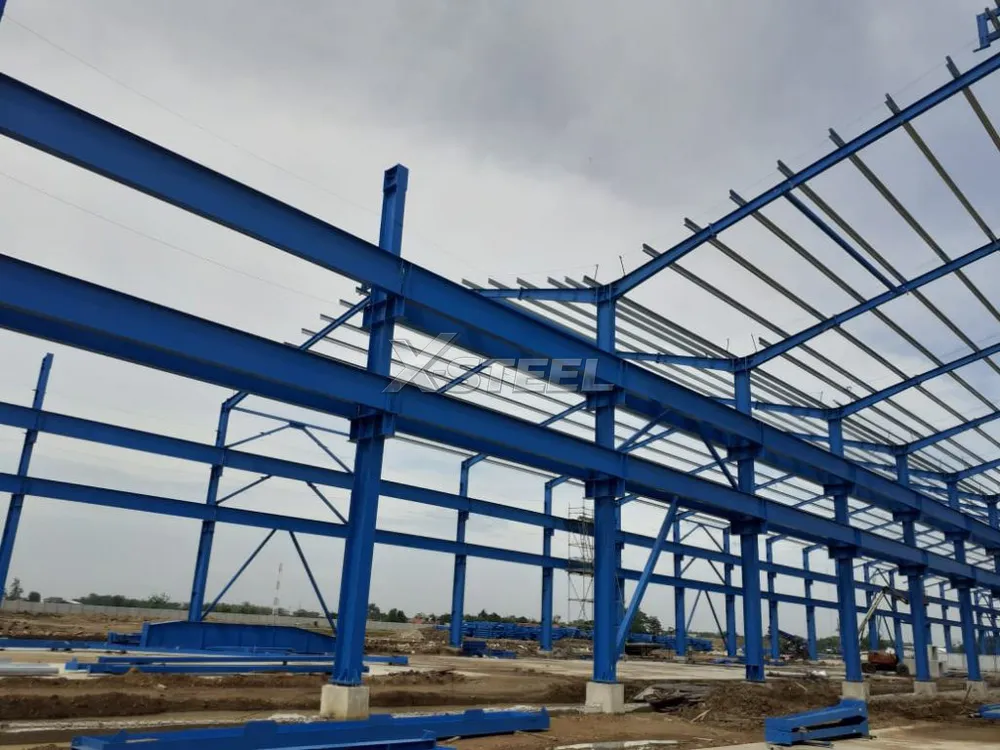

Bảng Tra Cứu Dung Sai Kỹ Thuật Nghiệm Thu Khung Thép Nhà Xưởng
| Hạng Mục Kiểm Tra | Giới Hạn Dung Sai Cho Phép (TCVN 170:2007) | Thiết Bị Kiểm Tra |
|---|---|---|
| Sai Lệch Tim Chân Cột So Với Trục | Không vượt quá ± 5mm | Máy toàn đạc / Thước thép |
| Độ Thẳng Đứng Thân Cột (Plumbness) | ≤ H/1000 (Không quá 25mm cho toàn bộ chiều cao) | Máy kinh vĩ / Máy toàn đạc |
| Cao Độ Đỉnh Dầm Tại Các Nút Nối | Không vượt quá ± 10mm | Máy thủy bình |
| Độ Võng Tự Nhiên Của Nhịp Kèo | ≤ L/500 (Với L là khẩu độ nhịp kèo) | Máy thủy bình / Dây căng |
| Mô-men Siết Bu Lông Cường Độ Cao | Sai số trong khoảng ± 10% so với thiết kế | Cờ-lê lực (Torque Wrench) |
Danh Mục Hồ Sơ Nghiệm Thu Lắp Dựng Dành Cho Tổng Thầu EPC
Bộ hồ sơ nghiệm thu hoàn thiện là căn cứ để ký biên bản bàn giao giai đoạn và thanh toán chi phí thi công.
1. Biên Bản Nghiệm Thu Căn Chỉnh Tim Mốc Và Cao Độ Chân Cột
Nội Dung Bắt Buộc: Xác nhận độ chính xác của cụm bu lông móng, bản mã chân cột và độ thẳng đứng của hệ cột sau khi xiết đai ốc và đổ vữa chèn Grout không co ngót.
Phụ Lục Kèm Theo: Bản vẽ trắc đạc hoàn công chân cột (As-built survey drawing) có đầy đủ chữ ký xác nhận của Kỹ sư trắc đạc Tổng thầu và Đơn vị TVGS.
2. Báo Cáo Kiểm Tra Lực Siết Bu Lông Và Kết Quả Thử NDT (Nếu Có)
Nhật Ký Siết Bu Lông: Bảng tổng hợp số lượng bu lông đã kiểm tra lực bằng cờ-lê lực tại từng nút liên kết (dầm – cột, dầm – dầm, xà gồ).
Kết Quả Thử NDT Mối Hàn Hiện Trường: Biên bản kiểm tra siêu âm (UT) hoặc kiểm tra hạt từ (MT) đối với các mối hàn bổ sung hoặc mối hàn nối dầm trực tiếp ngoài công trường theo yêu cầu chỉ dẫn kỹ thuật.

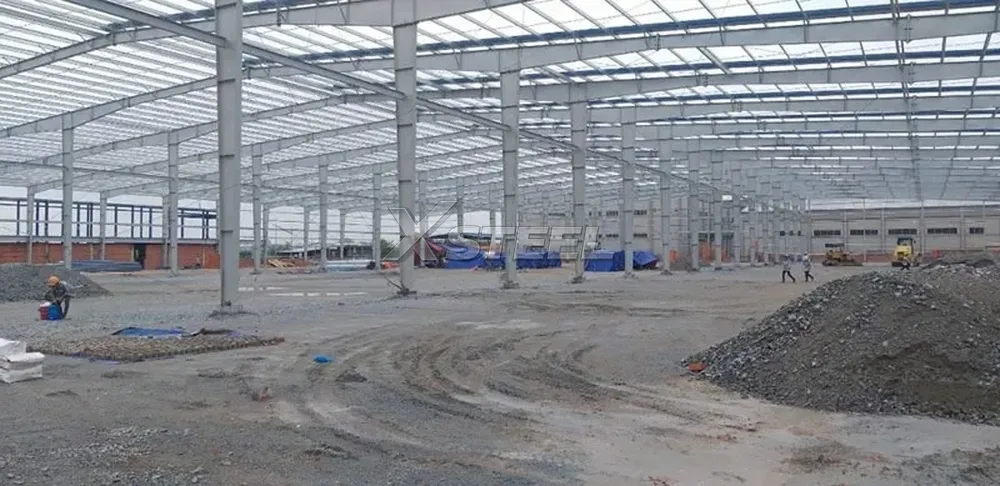

3. Nhật Ký Thi Công Lắp Dựng Và Biên Bản An Toàn Lao Động
Nhật Ký Cẩu Lắp Hàng Ngày: Ghi chép chi tiết khối lượng cấu kiện cẩu lắp, danh sách xe cẩu vận hành, điều kiện thời tiết và tình trạng mặt bằng.
Biên Bản Kiểm Tra HSE Trước Ca Làm Việc: Xác nhận 100% công nhân có thẻ an toàn làm việc trên cao, trang bị dây an toàn 2 móc, kiểm định xe cẩu và hệ thống dây cứu sinh (Lifeline) đạt chuẩn.
Các Lỗi Thường Gặp Khiến Công Trình Bị Từ Chối Nghiệm Thu
Nhận diện sớm các sai sót ngoài công trường giúp nhà thầu phòng ngừa rủi ro bị Tư vấn giám sát lập biên bản dừng thi công.

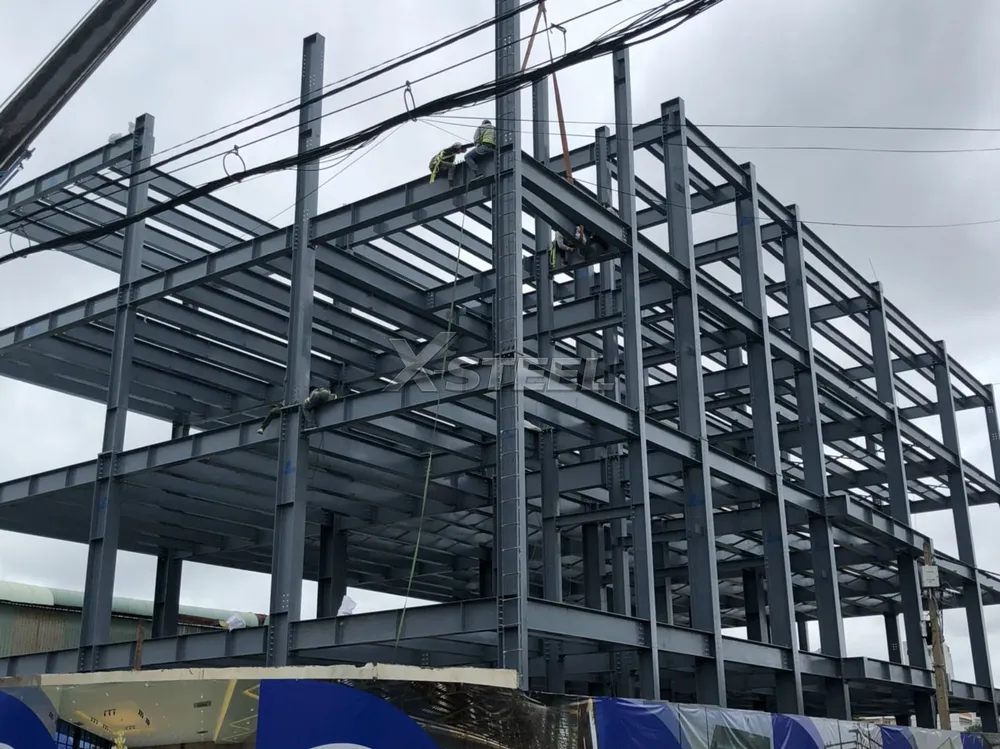

Lỗi Lệch Tim Cột Vượt Quá Dung Sai Cho Phép
Sự cố này thường phát sinh do khâu thi công móng hoặc thao tác giằng tạm thiếu cẩn trọng:
Nguyên Nhân: Không căn chỉnh kỹ cụm bu lông móng bằng khung dưỡng trước khi đổ bê tông, hoặc chưa siết chặt hệ cáp giằng tạm và ti giằng xà gồ trong quá trình cẩu dầm khiến hệ khung bị chuyển vị do lực gió.
Hậu Quả: Cột bị nghiêng lệch vượt quá chỉ số H/1000, TVGS từ chối ký biên bản nghiệm thu và yêu cầu dừng toàn bộ công tác lợp tôn mái.
Nhà thầu có thể tham khảo danh mục các lỗi thường gặp khi lắp dựng kết cấu thép để có biện pháp phòng ngừa ngay từ khâu cẩu lắp.
