Xe cẩu và hệ thống máy móc phụ trợ được ví như “trái tim” vận hành toàn bộ tiến độ ngoài công trường trong công tác cẩu lắp khung kèo tiền chế. Việc chọn xe cẩu lắp dựng kết cấu thép không chính xác — quá nhỏ so với bán kính cẩu hoặc quá lớn so với tải trọng cấu kiện — đều khiến tổng thầu EPC phải trả giá bằng sự lãng phí ngân sách thuê ca cẩu hoặc đối mặt với rủi ro lật cẩu mất an toàn cực kỳ nguy hiểm. Bài viết này từ XSTEEL sẽ chia sẻ kinh nghiệm đọc biểu đồ tải (Load Chart), phương pháp tính toán tải trọng cẩu và danh mục thiết bị thi công chuyên dụng giúp nhà thầu tối ưu 20% chi phí vận hành ca cẩu ngoài công trường.
Các Loại Cần Cẩu Phổ Biến Trong Thi Công Lắp Dựng Kết Cấu Thép
Mỗi dòng xe cẩu đều sở hữu những ưu điểm và hạn chế riêng biệt. Tùy thuộc vào quy mô nhà xưởng, khẩu độ dầm kèo và điều kiện mặt bằng công trường để nhà thầu đưa ra lựa chọn tối ưu.

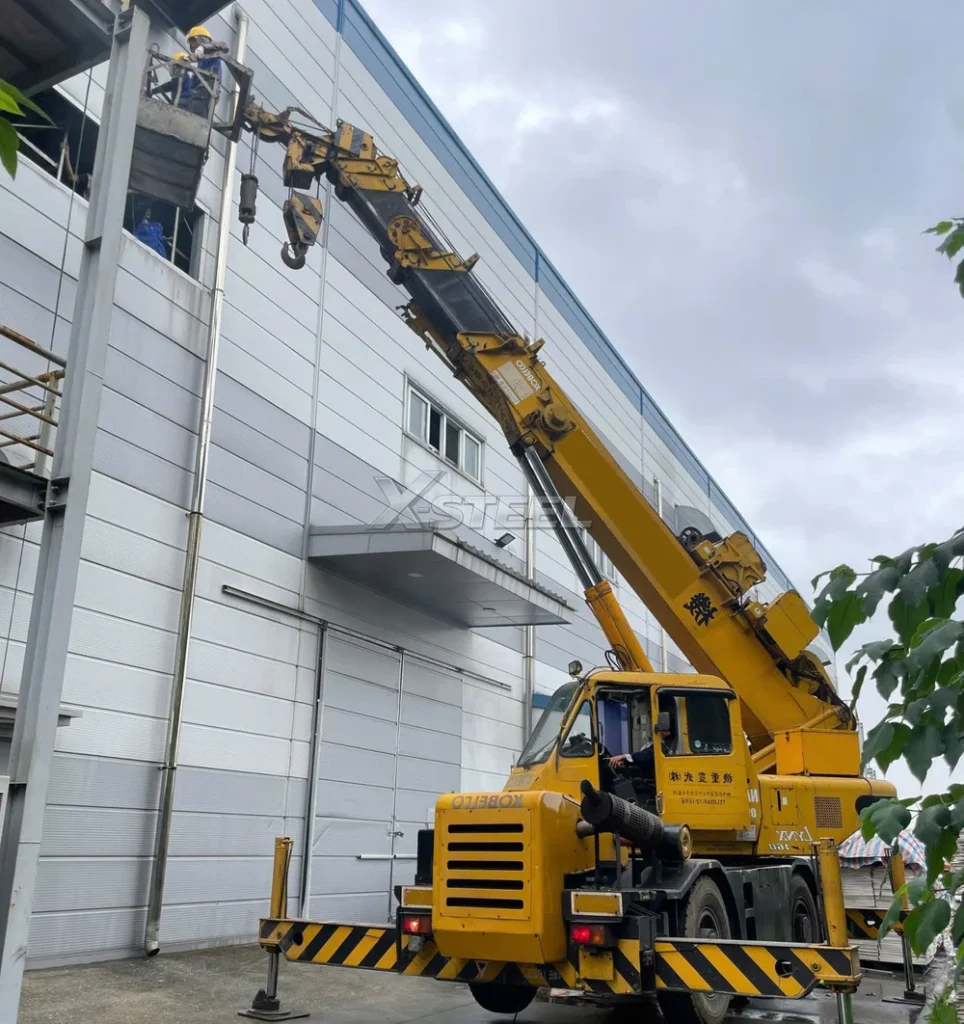

Xe Cẩu Bánh Lốp (Mobile Crane / Bánh Hơi)
Xe cẩu bánh lốp là dòng thiết bị nâng hạ phổ biến nhất tại các công trường xây dựng nhà xưởng hiện nay:
Đặc Điểm Vận Hành: Di chuyển cực kỳ linh hoạt giữa các vị trí đứng cẩu nhờ hệ thống bánh hơi cơ động. Tốc độ di chuyển trên đường giao thông nhanh, sức nâng đa dạng từ 25 tấn đến 150 tấn.
Phạm Vi Áp Dụng: Phù hợp thi công các nhà xưởng có mặt bằng di chuyển bằng phẳng (đã đổ bê tông lót hoặc dầm đất nén chặt), khẩu độ nhịp tiêu chuẩn (từ 18m đến 30m) và yêu cầu tiến độ thi công thần tốc.

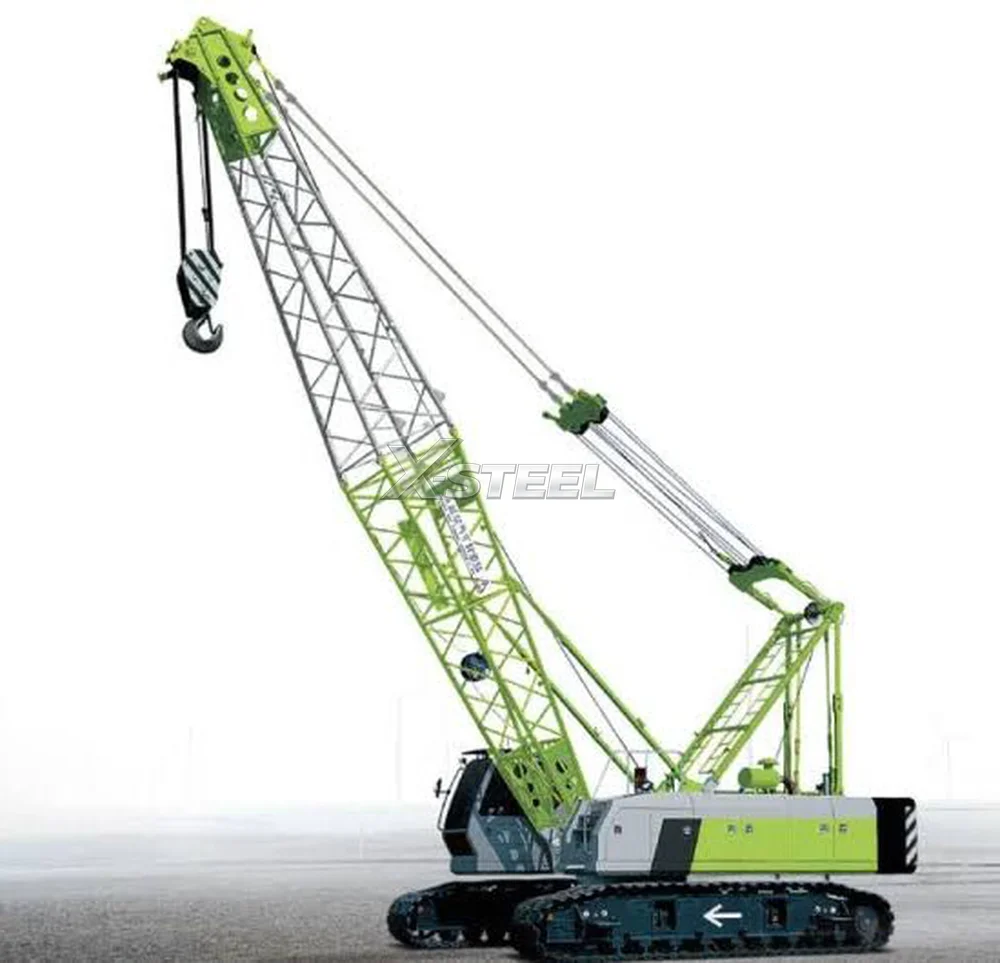

Xe Cẩu Bánh Xích (Crawler Crane)
Xe cẩu bánh xích là “mãnh thú” chuyên trị các dự án công nghiệp quy mô siêu lớn hoặc mặt bằng phức tạp:
Đặc Điểm Vận Hành: Có khả năng di chuyển linh hoạt ngay cả khi đang treo tải trọng lớn trên không. Hệ thống dải xích giúp phân bổ tải trọng đều xuống mặt đất, giúp xe vận hành cực kỳ ổn định trên nền đất yếu, lầy lội hoặc chưa gia cố. Sức nâng cực lớn (từ 50 tấn đến hơn 100 tấn).
Phạm Vi Áp Dụng: Thi công các nhà máy có cấu kiện dầm kèo nhịp lớn (vượt khổ trên 35m), nhà xưởng có hệ cầu trục nặng hoặc mặt bằng công trường chưa được lu lèn hoàn thiện.

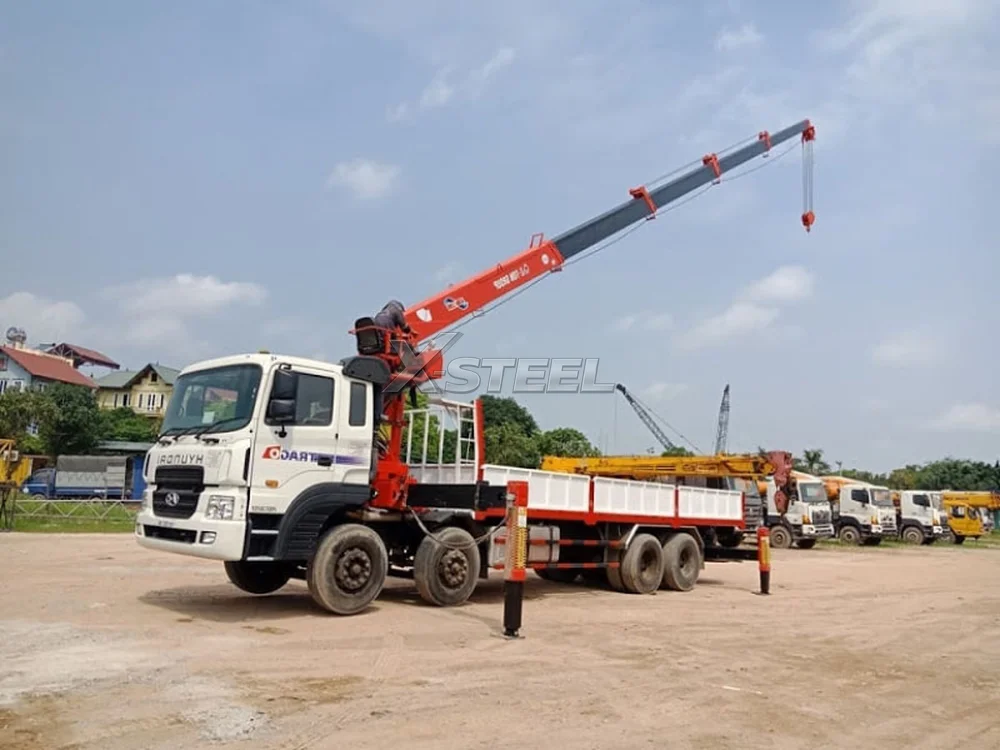

Xe Cẩu Tự Hành (Xe Cẩu Thùng)
Xe cẩu tự hành đóng vai trò là thiết bị phụ trợ đắc lực ngoài hiện trường:
Đặc Điểm Vận Hành: Tích hợp thùng chở hàng phía sau và cần cẩu thủy lực phía trước (sức nâng nhỏ từ 3 tấn đến 15 tấn).
Phạm Vi Áp Dụng: Chuyên dùng để bốc xếp, cẩu tập kết vật tư phụ như xà gồ C/Z, ti giằng, tấm tôn lợp mái, tôn vách và cẩu lắp các đoạn cột vách, xà gồ gầm trọng lượng nhẹ.

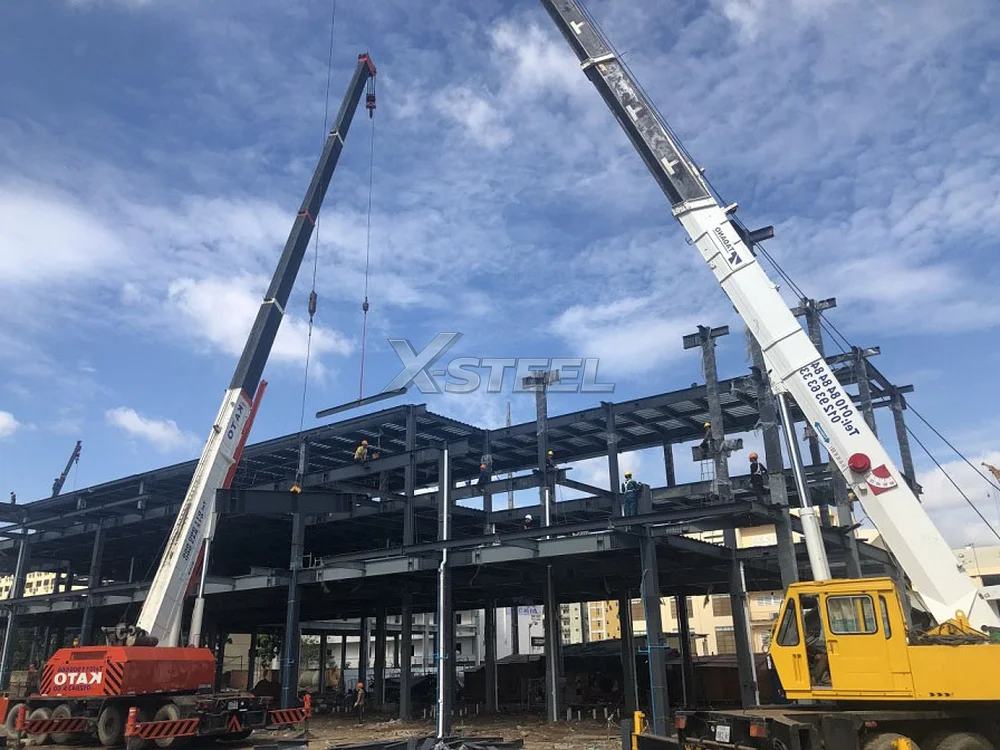

Bảng So Sánh Các Dòng Xe Cẩu Thi Công Lắp Dựng Nhà Xưởng
| Tiêu Chi Đánh Giá | Xe Cẩu Bánh Lốp | Xe Cẩu Bánh Xích | Xe Cẩu Tự Hành |
|---|---|---|---|
| Tải Trọng Nâng Thường Dùng | 25 tấn - 150 tấn | 50 tấn - 300 tấn | 3 tấn - 15 tấn |
| Yêu Cầu Địa Hình Mặt Bằng | Bằng phẳng, đã lu lèn hoặc đổ bê tông. | Linh hoạt, làm việc tốt trên nền đất yếu/lầy. | Đường bê tông, nội bộ công trường. |
| Tính Cơ Động Di Chuyển | Rất cao, di chuyển nhanh giữa các trục. | Chậm, tốn chi phí xe fooc chở thiết bị. | Cực kỳ cơ động trên đường trường. |
| Ứng Dụng Chính Trong Dựng Khung | Cẩu dựng cột, dầm kèo chính nhà xưởng. | Cẩu kèo khẩu độ siêu lớn, cấu kiện siêu trọng. | Cẩu tập kết vật tư xà gồ, tôn mái, phụ kiện. |
Tiêu Chí Và Công Thức Tính Toán Lựa Chọn Xe Cẩu Chuẩn Kỹ Thuật
Việc chọn xe cẩu lắp dựng kết cấu thép không thể dựa vào cảm tính mà bắt buộc phải thông qua các công thức tính toán sức nâng và đọc biểu đồ tải trọng (Load Chart).
Đọc Biểu Đồ Tải Trọng Xe Cẩu (Load Chart) Tại Bán Kính Làm Việc
Biểu đồ tải trọng là tài liệu kỹ thuật quan trọng nhất do nhà sản xuất cung cấp cho từng dòng xe cẩu. Kỹ sư thi công cần xác định 3 thông số cốt lõi:
-
Trọng Lượng Cấu Kiện Nặng Nhất (Q): Bao gồm trọng lượng bản thân cấu kiện thép + trọng lượng đòn gánh cẩu (Spreader Bar) + trọng lượng cáp vải, ma-nê liên kết.
-
Bán Kính Cẩu Tối Đa (R): Khoảng cách từ tâm quay của xe cẩu đến tâm vị trí đặt cấu kiện xa nhất ngoài hiện trường.
-
Chiều Dài Cần Cẩu Yêu Cầu (L): Chiều dài cần vươn phải đảm bảo đưa cấu kiện vượt qua cao độ đỉnh cột hiện hữu cộng thêm chiều dài dây cáp cẩu và độ néo an toàn.
Hệ Số An Toàn Bắt Buộc Khi Chọn Cần Cẩu Thi Công Lắp Dựng Kết Cấu Thép
Để đảm bảo an toàn tuyệt đối khi cẩu nâng cấu kiện trên cao, Tổng thầu bắt buộc phải áp dụng hệ số an toàn tối thiểu theo tiêu chuẩn kỹ thuật:
-
Giới Hạn Công Suất An Toàn: Điều này đồng nghĩa với việc xe cẩu chỉ được phép vận hành tối đa 80% công suất so với giá trị cực đại quy định trong biểu đồ Load Chart tại bán kính làm việc đó. 20% dư thừa còn lại là biên độ an toàn dự phòng cho tác động của lực gió bão và tải trọng động khi nâng hạ.
Danh Mục Thiết Bị Và Máy Móc Phụ Trợ Không Thể Thiếu Khi Lắp Dựng
Bên cạnh xe cẩu chính, sự phối hợp của các thiết bị phụ trợ hiện đại là yếu tố quyết định đến độ chính xác và an toàn khi thi công ngoài công trường.
1. Thiết Bị Đo Đạc Và Căn Chỉnh Tim Mốc
Máy Toàn Đạc Điện Tử (Total Station): Định vị chính xác tọa độ mốc, tim cột và kiểm tra độ thẳng đứng của hệ khung thép theo không gian 3D.
Máy Kinh Vĩ Và Máy Thủy Bình: Rọi rãnh tim cột, cân chỉnh cao độ mặt phẳng đai ốc chân cột (Leveling Nuts) trước khi hạ cột thép vào vị trí.
2. Dụng Cụ Siết Lực Bu Lông Cường Độ Cao Và Thiết Bị Nâng Hạ Công Nhân
Cờ-Lê Lực (Torque Wrench): Kiểm tra chính xác mô-men siết bu lông cường độ cao (8.8, 10.9) theo đúng quy định TCVN.
Máy Bắn Bu Lông Bằng Điện / Khí Nén: Giúp thợ thi công hoàn thiện công tác siết liên kết bu lông siêu tốc trên cao.
Xe Nâng Người Tự Hành (Boom Lift / Scissor Lift): Đưa thợ thi công tiếp cận các vị trí nút gá dầm, xà gồ trên cao một cách an toàn tuyệt đối, thay thế hoàn toàn việc bắc giàn giáo thủ công nguy hiểm.

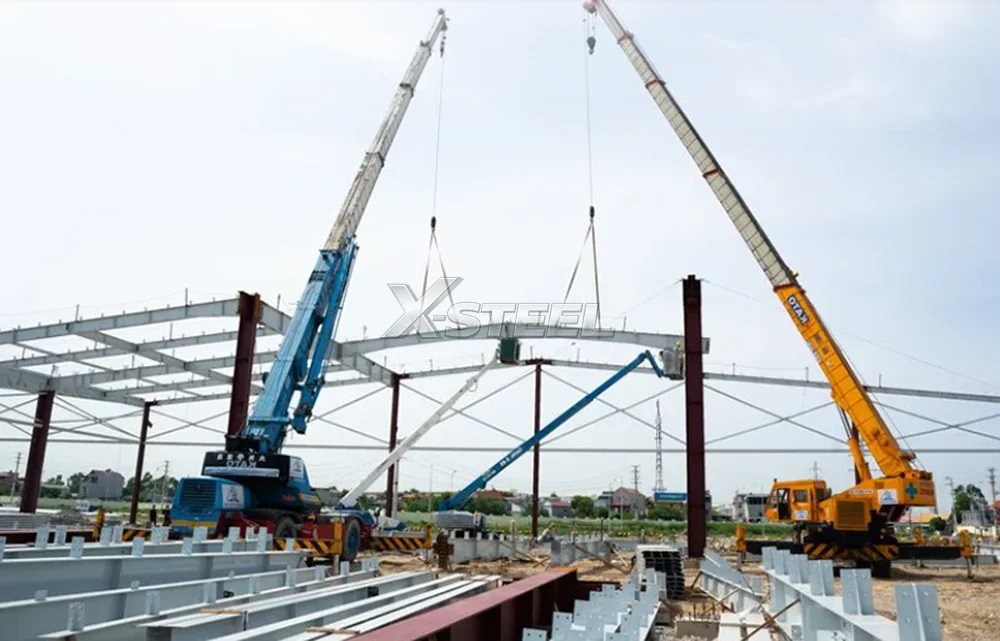

3. Dây Cáp Vải, Ma-Nê Và Đòn Gánh Cẩu (Spreader Bar)
Dây Cáp Vải Bản Rộng (Webbing Slings): Sử dụng cáp vải có độ bền cao thay cho cáp thép để tránh làm xước lớp sơn mạ bảo vệ và chống móp méo mép dầm thép.
Đòn Gánh Cẩu (Spreader Bar): Thiết bị nâng phân bổ đều điểm móc cẩu, bắt buộc phải có khi cẩu lắp các phiến dầm kèo nhịp dài (trên 24m) để tránh làm võng hay gập dầm do lực co ngang của dây cáp.
Bài Toán Tối Ưu Chi Phí Thuê Ca Xe Cẩu Ngoài Công Trường Cho Nhà Thầu
Chi phí thuê xe cẩu chiếm tới 30% – 40% tổng chi phí thi công cẩu lắp. Lập phương án tổ chức mặt bằng khoa học sẽ giúp Tổng thầu cắt giảm tối đa các ca xe cẩu lãng phí.

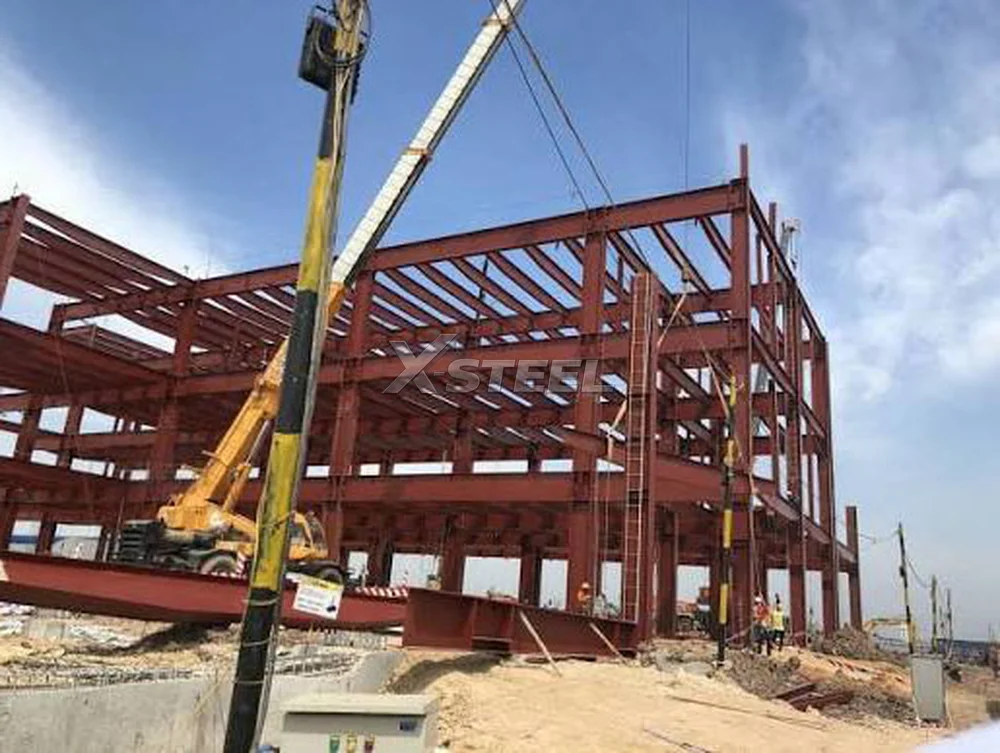

Sắp Xếp Trình Tự Cẩu Lắp Để Xe Cẩu Di Chuyển Ít Nhất
Lập Bản Vẽ Vị Trí Đứng Cẩu Tối Ưu: Kỹ sư chỉ huy trưởng cần vẽ sơ đồ vị trí đứng cẩu cố định sao cho tại một điểm đứng, xe cẩu có thể cẩu lắp được nhiều cấu kiện nhất (ví dụ: đứng 1 vị trí cẩu được 2 cột và 1 phiến kèo).
Cẩu Dứt Điểm Theo Gian Khóa Cứng: Thi công cẩu dứt điểm từng khung nhà xưởng, hoàn thiện hệ giằng và xà gồ để tạo khung cứng ổn định.
Di Chuyển Giật Lùi Theo Một Trục Duy Nhất: Xe cẩu di chuyển giật lùi tịnh tiến dọc theo lòng nhà xưởng, không quay đầu hay di chuyển chạy vòng quanh mặt bằng gây mất thời gian.
Nhà thầu có thể kết hợp việc chọn cẩu với bản thuyết minh biện pháp thi công lắp dựng kết cấu thép chi tiết để trình duyệt Tư vấn giám sát.
XSTEEL – Đơn Vị Thi Công Lắp Dựng Kết Cấu Thép Uy Tín Cho Tổng Thầu
Là đối tác thầu phụ cẩu lắp chuyên nghiệp của nhiều Tổng thầu EPC lớn, CÔNG TY TNHH MTV X-STEEL sở hữu năng lực toàn diện từ con người đến hệ thống máy móc thiết bị:
Sở Hữu Đội Xe Cẩu Đạt Chuẩn Kiểm Định: Hệ thống xe cẩu bánh lốp, cẩu bánh xích và xe nâng người Boom Lift đầy đủ giấy tờ kiểm định an toàn còn hiệu lực.
Đội Ngũ Thợ Cẩu Và Kỹ Sư Thực Chiến: 100% nhân sự có chứng chỉ làm việc trên cao, thành thạo kỹ thuật cẩu nâng khung kèo khẩu độ lớn.
Doanh nghiệp có thể lựa chọn dịch vụ thi công lắp dựng nhà xưởng XSTEEL để được cung cấp trọn gói từ nhân lực đến hệ thống xe cẩu hiện đại phù hợp mọi quy mô dự án.
Việc tính toán và chọn xe cẩu lắp dựng kết cấu thép đúng chủng loại và công suất là chìa khóa vàng giúp bảo vệ an toàn cho công trình, đồng thời đem lại hiệu quả kinh tế vượt trội cho Tổng thầu EPC. Hợp tác với một đơn vị thầu phụ cẩu lắp chuyên nghiệp sẽ giúp nhà thầu chính giải phóng nguồn lực quản lý và đảm bảo dự án về đích đúng hẹn.
