Lập biện pháp thi công lắp dựng kết cấu thép là bước chuẩn bị kỹ thuật bắt buộc giúp các tổng thầu EPC và nhà thầu chính kiểm soát toàn bộ tiến độ, chất lượng và an toàn lao động ngoài công trường. Đối với các công trình nhà xưởng có khẩu độ lớn (trên 30m), việc tính toán điểm móc cáp cẩu, góc nâng, bán kính xe cẩu và phương án giằng chống tạm thời giữ vai trò sống còn nhằm ngăn ngừa rủi ro lật khung kèo hoặc uốn cong cấu kiện. Bài viết này từ XSTEEL sẽ cung cấp bộ biện pháp thi công cẩu lắp kết cấu thép chi tiết chuẩn TCVN dành cho các nhà thầu thi công lắp dựng kết cấu thép.
Tại Sao Cần Lập Biện Pháp Thi Công Lắp Dựng Kết Cấu Thép Chi Tiết?
Lập bản vẽ và thuyết minh biện pháp thi công là bước chuẩn bị bắt buộc trước khi bất kỳ xe cẩu hay cấu kiện thép nào được phép vận chuyển vào lòng công trường.
Đảm Bảo An Toàn Tuyệt Đối Cho Công Nhân Và Thiết Bị Cẩu Nâng
Thi công lắp dựng khung kèo trên cao luôn tiềm ẩn nguy cơ ngã cao và sự cố rơi vãi vật tư. Biện pháp thi công chi tiết giúp:
Đánh Giá Và Nhận Diện Rủi Ro (HRA): Phân tích chi tiết các nguy cơ va chạm, lật cẩu, đứt cáp hay sập khung tạm thời trong từng công đoạn cẩu nâng.
Quy Hoạch Thiết Bị An Toàn Bắt Buộc: Chủ động bố trí hệ thống cáp cứu sinh (Lifeline), lưới hứng an toàn (Safety Net), lối di chuyển trên cao và khoanh vùng ranh giới an toàn bằng dây cảnh báo ngoài mặt bằng.
Tối Ưu Tốc Độ Cẩu Lắp Và Chi Phí Ca Xe Cẩu Ngoài Công Trường
Xe cẩu công suất lớn (từ 50 tấn – 150 tấn) có chi phí thuê ca cực kỳ đắt đỏ. Lập biện pháp thi công giúp Tổng thầu:
Vạch Rõ Hành Trình Di Chuyển Của Cẩu: Sắp xếp vị trí đứng cẩu cố định sao cho tại mỗi điểm dừng, xe cẩu có thể lắp dựng được nhiều cấu kiện nhất mà không phải di chuyển nhiều lần.
Tăng Năng Suất Cẩu Lắp: Chuẩn hóa quy trình tổ hợp dưới đất giúp xe cẩu nhấc phiến kèo lên là có thể bắn bu lông liên kết ngay, giảm tối đa thời gian xe cẩu phải giữ treo cấu kiện trên không.
Xem thêm: Quy trình thi công lợp tôn mái nhà xưởng hiệu quả an toàn tuyệt đối X-STEEL
Quy Trình Lập Biện Pháp Thi Công Lắp Dựng Kết Cấu Thép Khẩu Độ Lớn
Quy trình thi công cẩu lắp dầm kèo khẩu độ lớn đòi hỏi sự tính toán chính xác từ khâu chọn thiết bị đến giải pháp kết cấu tạm ngoài công trường.
Tính Toán Lựa Chọn Xe Cẩu Và Sơ Đồ Đứng Cẩu
Thiết bị nâng hạ là nhân tố trung tâm quyết định sự thành bại của biện pháp thi công lắp dựng kết cấu thép:
Tra Biểu Đồ Tải Trọng (Load Chart): Căn cứ vào trọng lượng dầm kèo nặng nhất (Q) và bán kính cẩu xa nhất (R) để lựa chọn xe cẩu bánh lốp hoặc cẩu bánh xích có sức nâng phù hợp (luôn đảm bảo sức nâng biểu đồ >=1.25 x Q).
Gia Cố Chân Kẹp Xe Cẩu (Outriggers): Bố trí vị trí đứng cẩu trên nền đất đã được lu lèn chặt. Tại các chân kẹp thủy lực của xe cẩu, bắt buộc phải lót các tấm thép đệm chuyên dụng (dày 20mm – 30mm) hoặc đà gỗ bản to để triệt tiêu hoàn toàn nguy cơ sụt lún chân cẩu khi đang mang tải.
Biện Pháp Gá Đính Tổ Hợp Kèo Và Xác Định Điểm Móc Cáp
Đối với dầm kèo nhịp lớn, việc gá lắp nguyên phiến dầm hoàn chỉnh dưới đất là giải pháp bắt buộc:
Tổ Hợp Hoàn Chỉnh Dưới Đất: Tiến hành ghép nối các phân đoạn dầm rời (thường từ 2 – 4 đoạn) thành một phiến kèo hoàn chỉnh bằng bu lông cường độ cao ngay trên mặt bằng phẳng. Siết đạt 100% lực bu lông liên kết trước khi móc cáp.
Sử Dụng Đòn Gánh Cẩu (Spreader Bar): Để tránh dầm kèo bị võng hay uốn xoắn do lực co ngang của dây cáp khi nâng lên, bắt buộc phải sử dụng đòn gánh cẩu chuyên dụng. Bố trí từ 2 – 4 điểm móc cáp cân bằng bọc lót cao độ dọc theo chiều dài dầm.
Biện Pháp Giằng Chống Tạm Định Vị Gian Khóa Ban Đầu
Gian khóa cứng ban đầu là “trái tim” định hình sự ổn định không gian cho toàn bộ nhà xưởng:
Neo Cáp Giằng Tạm Vào Móng: Ngay sau khi cẩu dựng $02$ khung kèo đầu tiên, phải lập tức chăng hệ thống cáp thép chéo (12mm – 16mm) kết hợp tăng-đơ siết chặt để neo cố định hệ khung vào các cụm bu lông móng hoặc điểm neo bê tông dưới nền.
Chỉ Tháo Cáp Giằng Khi Hoàn Thiện System: Tuyệt đối không tháo bỏ cáp giằng tạm khi chưa lắp đặt hoàn thiện 100% hệ xà gồ mái, ti giằng xà gồ và hệ giằng cột/giằng mái cố định.
Lắp Đặt Hệ Thống Dây Cứu Sinh (Lifeline) Và Lưới An Toàn
Công tác an toàn cho công nhân thao tác trên cao phải được tích hợp ngay từ dưới mặt đất:
Gắn Dây Cứu Sinh Từ Dưới Đất: Căng tuyến dây cáp thép cứu sinh (Phi 8 mm) dọc theo cánh trên của dầm kèo ngay khi dầm còn nằm dưới mặt đất. Khi dầm được cẩu lên cao, công nhân di chuyển lên mái chỉ cần móc dây an toàn 2 móc (Full Body Harness) vào dây cáp này.

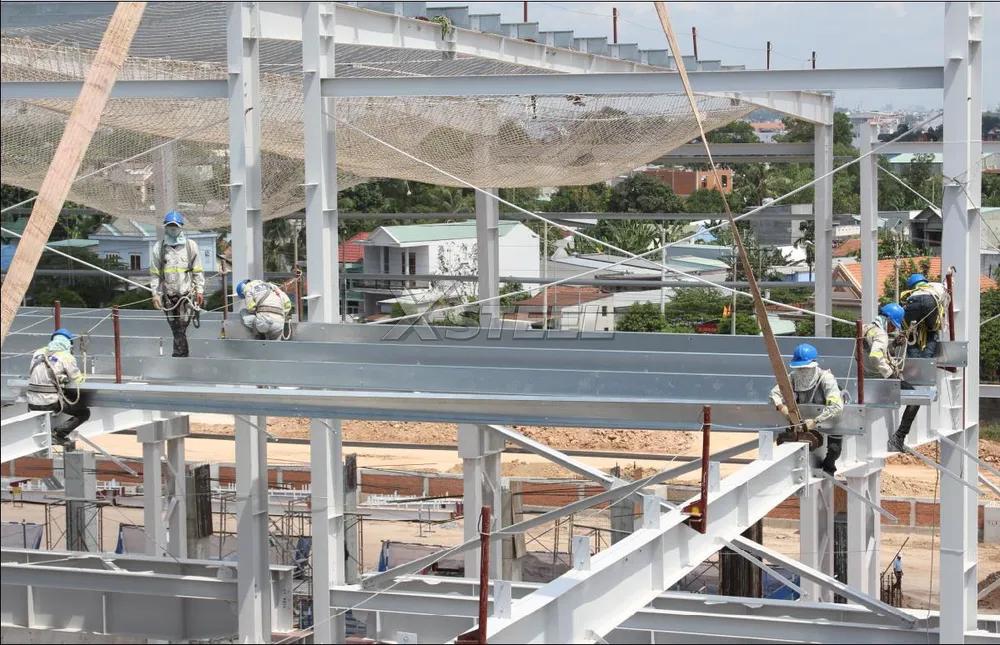

Giăng Lưới Hứng An Toàn: Giăng lưới hứng rơi ngã (Safety Net) ngay bên dưới phạm vi xà gồ nơi công nhân đang siết bu lông liên kết.
Các Yêu Cầu An Toàn Bắt Buộc Trong Biện Pháp Thi Công
Kỷ luật an toàn lao động (HSE) là điều kiện tiên quyết bảo vệ tính mạng công nhân và tài sản của dự án.
Kiểm Soát Tải Trọng Và Bán Kính Hoạt Động Của Cẩu
Giới Hạn 80% Tải Trọng: Tải trọng cẩu thực tế (bao gồm trọng lượng cấu kiện + thiết bị phụ nâng) tuyệt đối không được vượt quá 80% sức nâng cho phép theo biểu đồ Load Chart tại bán kính làm việc tương ứng.
Kiểm Tra Thiết Bị An Toàn Xe Cẩu: Bắt buộc kiểm tra hoạt động của còi cảnh báo quá tải, ngắt hành trình cần cẩu và chốt an toàn móc cẩu (Safety Latch) trước mỗi ca làm việc.
Nhà thầu có thể tìm hiểu thêm nguyên tắc chọn cần cẩu thi công lắp dựng kết cấu thép để đưa vào thuyết minh biện pháp thi công.
Quy Định Tạm Dừng Thi Công Khi Thời Tiết Tấu Bão
Giám sát an toàn công trường có quyền phát lệnh dừng thi công khẩn cấp trong các trường hợp thời tiết nguy hiểm:
Tốc Độ Gió Lớn: Tạm dừng toàn bộ công tác cẩu nâng dầm kèo khi tốc độ gió đo được ngoài hiện trường vượt quá cấp 5 (vận tốc gió > 8m/s).
Thời Tiết Mưa Bão, Sấm Sét: Dừng ngay công việc khi có mưa lớn làm trơn trượt bề mặt cấu kiện hoặc khi có dông lốc, sấm sét trên công trường.
Bảng Tổng Hợp Kiểm Soát Rủi Ro HSE Trong Thi Công Cẩu Lắp
Dưới đây là bảng tra cứu quy trình quản lý rủi ro an toàn lao động trong biện pháp thi công lắp dựng kết cấu thép (tích hợp tính năng cuộn ngang mượt mà trên di động):
| Nguy Cơ Rủi Ro HSE | Nguyên Nhân Phát Sinh | Biện Pháp Phòng Ngừa Bắt Buộc |
|---|---|---|
| Sụt Lún Chân Kẹp Xe Cẩu | Đứng cẩu trên nền đất yếu, thiếu đệm lót chân cẩu chuyên dụng. | Lu lèn chặt nền, bắt buộc lót tấm thép đệm dày ≥ 20mm dưới chân kẹp cẩu. |
| Võng/Biến Dạng Dầm Kèo | Cẩu dầm nhịp dài bằng cáp đơn, móc sai điểm cân bằng tải trọng. | Sử dụng đòn gánh cẩu Spreader Bar, bố trí 2 – 4 điểm móc cáp phân bổ lực. |
| Rơi Ngã Từ Trên Cao | Công nhân di chuyển trên dầm không móc dây an toàn. | Căng sẵn dây cáp cứu sinh Lifeline từ dưới đất, bắt buộc dùng dây an toàn 2 móc. |
| Lật Khung Do Gió Lốc | Chủ quan không lắp giằng tạm chéo ngay sau khi cẩu gian khóa. | Neo cáp chéo siết tăng-đơ dứt điểm gian khóa cứng trước khi chuyển bước. |
XSTEEL – Đơn Vị Lập Và Thi Công Biện Pháp Cẩu Lắp Chuyên Nghiệp
Nhờ sở hữu đội ngũ kỹ sư kết cấu thực chiến và hệ thống xe cẩu hiện đại, CÔNG TY TNHH MTV X-STEEL là đối tác thầu phụ cẩu lắp tin cậy cho hàng loạt dự án công nghiệp quy mô lớn trên toàn quốc.
XSTEEL cam kết lập và tuân thủ nghiêm ngặt dịch vụ thi công lắp dựng nhà xưởng XSTEEL an toàn nhằm mang lại sự yên tâm tuyệt đối cho các tổng thầu. Chúng tôi trực tiếp lập hồ sơ bản vẽ biện pháp cẩu lắp, thuyết minh tính toán cẩu nâng trình Tư vấn giám sát phê duyệt và chịu trách nhiệm toàn bộ công tác an toàn ngoài công trường.
Lập và tuân thủ một biện pháp thi công lắp dựng kết cấu thép chuẩn kỹ thuật chính là tấm “lá chắn” bảo vệ an toàn cho công nhân, tối ưu ngân sách ca xe cẩu và bảo chứng cho tiến độ bàn giao của Tổng thầu EPC trước Chủ đầu tư.
