rong cấu trúc vận hành của bất kỳ nhà máy sản xuất hay kho vận logistics nào, hệ thống cơ điện (M&E – Mechanical & Electrical) luôn đóng vai trò là “hệ tuần hoàn và thần kinh” cốt lõi. Mạng lưới phân phối điện động lực 3 pha cung cấp năng lượng cho hàng trăm máy móc công nghiệp, hệ thống chiếu sáng duy trì ca kíp sản xuất, trong khi hệ thống đường ống áp lực và thoát nước đảm bảo chu trình làm mát thiết bị cũng như xử lý chất thải phụ trợ. Chỉ cần một mắt xích nhỏ trong mạng lưới này gặp sự cố, toàn bộ dây chuyền sản xuất có thể bị tê liệt ngay lập tức.
Tuy nhiên, sau từ 5 – 15 năm vận hành liên tục dưới tải trọng cao và sự tác động của môi trường nhiệt độ, độ ẩm cùng bụi bẩn công nghiệp, hệ thống cơ điện rất nhanh bị suy thoái. Hiện tượng dây cáp quá nhiệt nóng chảy vỏ bọc, Aptomat tổng nhảy liên tục do mất cân bằng pha, hay đường ống cấp nước ngầm bị bục vỡ gây sụt lún nền sàn bê tông là những thảm họa tiềm ẩn đối với doanh nghiệp.
Khi đối mặt với các nguy cơ này, việc tìm kiếm giải pháp sửa chữa hệ thống điện nước nhà xưởng chuẩn xác, an toàn và tiết kiệm là ưu tiên hàng đầu của các chủ doanh nghiệp và giám đốc kỹ thuật. Lựa chọn đúng gói dịch vụ sửa chữa nâng cấp nhà xưởng XSTEEL sẽ giúp nhà máy xử lý dứt điểm các sự cố cơ điện phức tạp, đưa dây chuyền sản xuất trở lại hoạt động với độ an toàn cao nhất và tối ưu hóa chi phí đầu tư.
Tầm Quan Trọng Cốt Lõi Của Việc Sửa Chữa Cải Tạo Điện Nước Nhà Xưởng
Công tác bảo trì và sửa chữa mạng lưới cơ điện công nghiệp đòi hỏi hàm lượng kỹ thuật chuyên sâu vượt xa các công trình dân dụng. Việc chủ động cải tạo, nâng cấp hệ thống điện nước mang lại những giá trị then chốt sau:
Triệt Tiêu Nguy Cơ Gián Đoạn Chuỗi Dây Chuyền Sản Xuất
Tổn thất vô hình từ sự cố dừng máy (Downtime): Mỗi giờ nhà máy ngừng hoạt động do sự cố sập nguồn hoặc mất nước làm mát có thể gây thiệt hại từ hàng chục đến hàng trăm triệu đồng chi phí nhân công nhàn rỗi, nguyên liệu hỏng trong lò nung và nguy cơ đứt gãy tiến độ giao hàng xuất khẩu.
Bảo vệ tuổi thọ máy móc công nghệ: Nguồn điện trập trùng, sóng hài bậc cao và hiện tượng sụt áp đột ngột là “kẻ sát nhân thầm lặng” phá hỏng các bo mạch biến tần (Inverter), động cơ servo và hệ thống điều khiển lập trình PLC đắt tiền.
Loại Trừ 100% Nguy Cơ Cháy Nổ Và Thảm Họa An Toàn Lao Động
Hiểm họa phóng điện hồ quang (Arc Flash): Các điểm đấu nối lỏng lẻo trong tủ điện phân phối lâu ngày sinh nhiệt lượng lên đến hàng nghìn độ C, gây bốc cháy lan ra hệ khung thép và mái tôn của nhà xưởng.
Rò rỉ điện ra kết cấu nhà thép tiền chế: Nếu hệ thống nối đất tiếp địa an toàn bị đứt gãy, dòng điện rò sẽ truyền thẳng ra các cột thép, dầm thép và vách bao che, đe dọa trực tiếp đến tính mạng của hàng trăm công nhân đang làm việc.

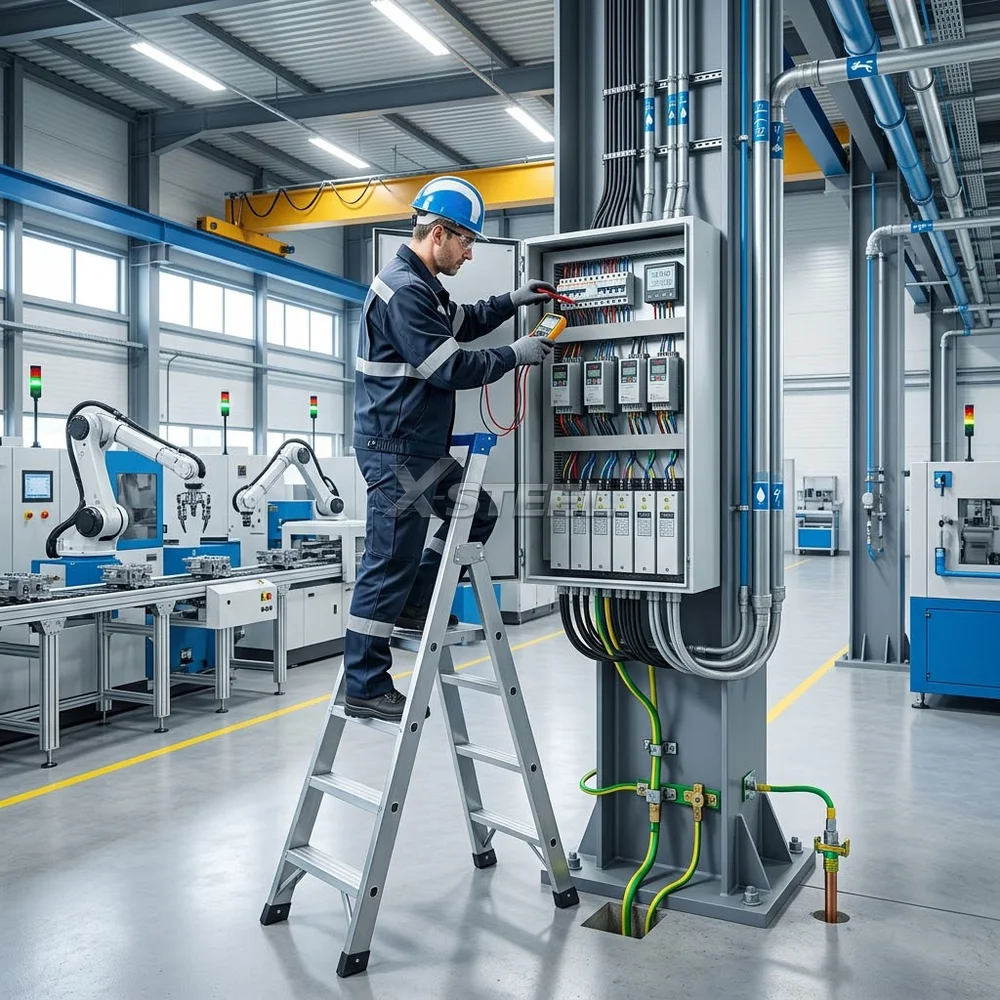

Tối Ưu Hóa Chi Phí Điện Năng Và Tránh Bị Phạt Công Suất Phản Kháng
Giảm thiểu tổn hao nhiệt trên đường dây: Cải tạo lại tiết diện dây dẫn phù hợp với phụ tải thực tế giúp giảm điện trở thuần, triệt tiêu hiện tượng tỏa nhiệt vô ích.
Nâng cao hệ số công suất Cos φ: Lắp đặt và căn chỉnh lại hệ thống tụ bù tự động giúp nâng hệ số công suất lên trên 0.95, giúp doanh nghiệp tiết kiệm hàng chục triệu đồng tiền phạt mua công suất phản kháng (kVAR) từ Tập đoàn Điện lực Việt Nam (EVN) mỗi tháng.
Phân Tích Chuyên Sâu Các Dấu Hiệu Hư Hỏng Hệ Thống Điện Nước
Để có phương án xử lý chuẩn xác, đội ngũ quản lý nhà máy cần nắm rõ các biểu hiện hỏng hóc đặc trưng của từng phân hệ cơ điện:

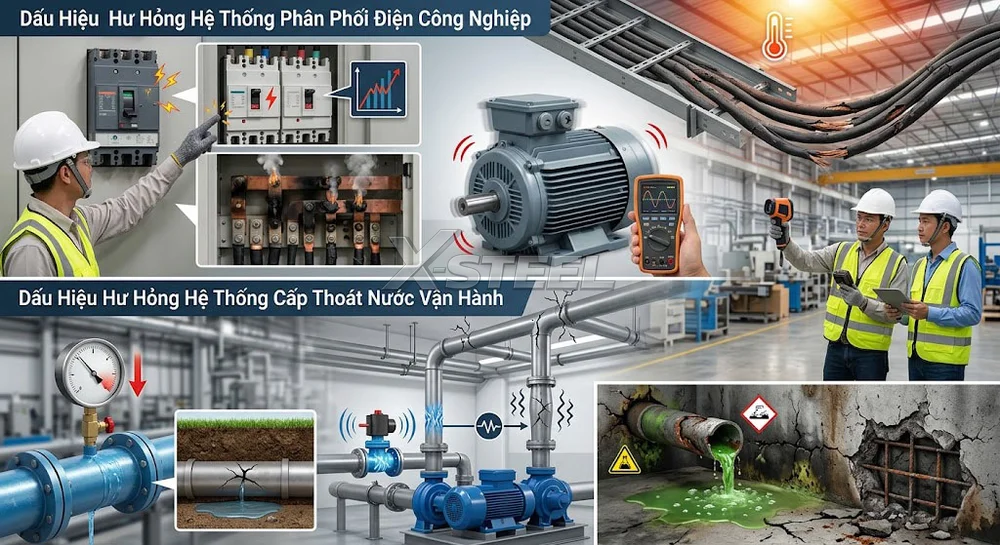

Dấu Hiệu Hư Hỏng Hệ Thống Phân Phối Điện Công Nghiệp
Aptomat (MCCB / MCB) nhảy liên tục khi khởi động máy: Sự cố này thường bắt nguồn từ 3 nguyên nhân: dòng khởi động của máy vượt quá khả năng chịu đựng của Aptomat, xảy ra hiện tượng ngắn mạch cục bộ giữa các pha, hoặc có dòng rò tiếp địa vượt ngưỡng cho phép.
Thanh cái đồng (Busbar) và đầu cốt biến màu, bốc mùi khét: Hiện tượng oxy hóa bề mặt tiếp xúc cơ học làm tăng điện trở tiếp xúc ($R_{tx}$), tạo ra các điểm nhiệt cực lớn (Hotspots) khiến lớp màng co cách điện bị cháy đen, phát sinh mùi khét nồng nặc trong phòng tủ điện.
Điện áp 3 pha bị lệch nghiêm trọng (Voltage Unbalance): Khi phụ tải 1 pha tập trung quá nhiều vào một nhánh dẫn đến sự chênh lệch điện áp giữa các pha vượt quá 3% – 5%. Điều này khiến các động cơ 3 pha bị rung lắc dữ dội, nóng máy và giảm 50% tuổi thọ vận hành.
Hệ thống dây cáp treo bị võng, giòn rộp lớp vỏ PVC: Do tác động của nhiệt độ mái tôn mùa hè (thường lên đến 50°C – 60°C) kết hợp với nhiệt lượng tự thân của dòng điện làm lớp vỏ bọc mất khả năng đàn hồi, nứt toác để lộ lõi đồng nguy hiểm.
Dấu Hiệu Hư Hỏng Hệ Thống Cấp Thoát Nước Vận Hành
Đường ống áp lực bị tụt áp suất đột ngột: Đồng hồ áp lực nước trên tuyến ống chính giảm sâu mặc dù cụm máy bơm tăng áp vẫn hoạt động hết công suất. Đây là dấu hiệu cho thấy có đoạn ống ngầm bị nứt toác hoặc van một chiều bị kẹt rác không đóng kín.
Hiện tượng búa nước (Water Hammer) rung giật phá hủy tuyến ống: Khi van điện từ đóng ngắt đột ngột, quán tính của dòng nước tạo ra sóng áp lực dội ngược làm rung chuyển toàn bộ hệ thống giá đỡ treo trần, gây nứt vỡ khớp nối ren và bục mặt bích.
Nước thải axit ngấm ẩm phá hủy chân tường và sàn bê tông: Các đường ống thoát nước thải hóa chất bằng chất liệu không phù hợp bị ăn mòn thủng đáy, nước thải rò rỉ ngấm ngược lên mặt sàn gây nứt vỡ lớp sơn nền và làm ăn mòn cốt thép móng nhà xưởng.
Quy Trình 5 Bước Sửa Chữa Hệ Thống Điện Nước Chuẩn Kỹ Thuật Tại XSTEEL
Quy trình thi công tại XSTEEL tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật an toàn điện TCVN và quy chuẩn PCCC, triển khai qua 5 bước chuyên nghiệp:

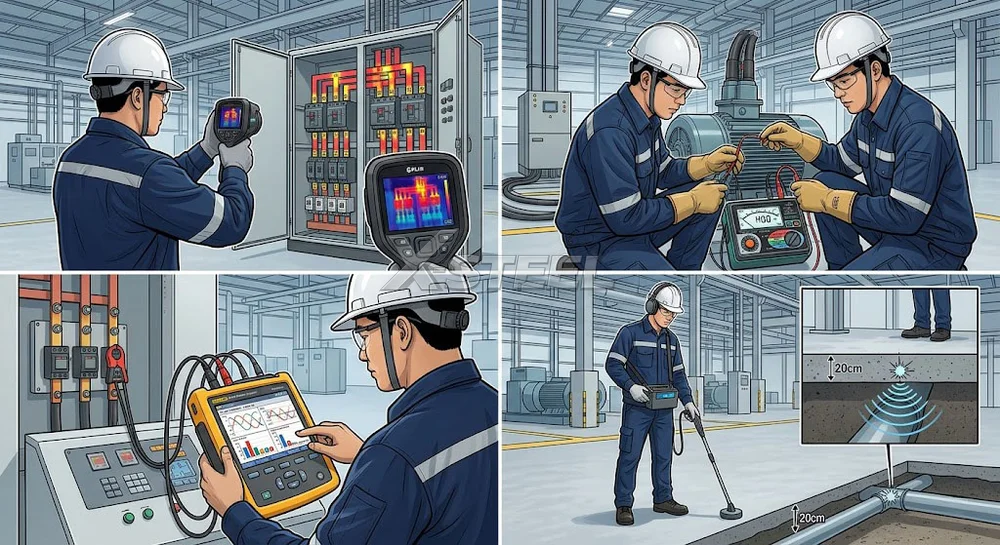

Bước 1 – Khảo Sát Bằng Thiết Bị Đo Kiểm Chuyên Dụng
Đội ngũ kỹ sư M&E của XSTEEL có mặt trực tiếp tại hiện trường trong vòng 24 giờ kể từ khi tiếp nhận thông tin.
Sử dụng hệ thống thiết bị đo kiểm hiện đại hàng đầu:
Camera nhiệt hồng ngoại (FLIR Thermal Imaging): Quét toàn bộ các thanh cái, rơ le, cầu dao, biến dòng trong tủ điện tổng MSB để phát hiện các điểm quá nhiệt ẩn.
Đồng hồ Megohmmeter (Kyoritsu): Đo điện trở cách điện của toàn bộ mạng lưới cáp ngầm và cuộn dây động cơ (yêu cầu đạt ≥ 0.5 MΩ theo tiêu chuẩn an toàn).
Máy phân tích chất lượng điện năng (Fluke Power Quality Analyzer): Đo sóng hài THD, hệ số công suất Cos φ và mức độ mất cân bằng giữa các pha.
Thiết bị siêu âm dò rò rỉ nước (Acoustic Leak Detector): Định vị chính xác vị trí ống nước bục vỡ sâu dưới lớp sàn bê tông dày 20cm mà không cần đục phá mặt bằng.

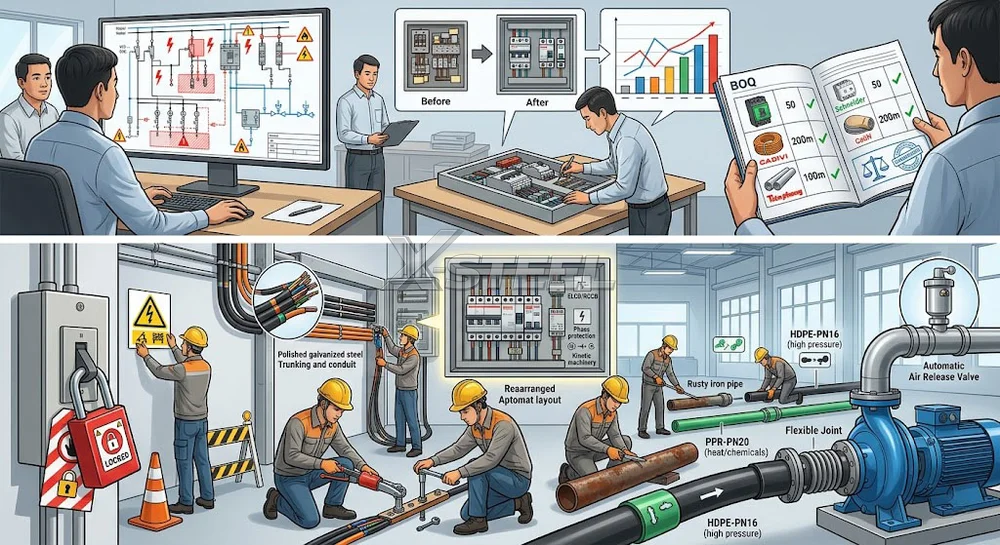

Bước 2 – Lập Báo Cáo Kỹ Thuật & Bóc Tách Dự Toán BOQ Minh Bạch
Lập sơ đồ nguyên lý phân phối điện nước mới, chỉ rõ các điểm xung đột phụ tải và nguy cơ mất an toàn.
Đề xuất phương án cải tạo tối ưu: Thay thế vật tư cục bộ kết hợp tái cấu trúc tủ điện phân phối để tối ưu hóa chi phí đầu tư.
Lập bảng bóc tách khối lượng (BOQ) chi tiết: Chỉ định rõ thương hiệu thiết bị đóng cắt (Schneider, Mitsubishi, ABB, LS), dây cáp điện chống cháy (Cadivi, LS-VINA), đường ống chịu áp lực cao (Tiền Phong, Bình Minh, Vesbo), cam kết không phát sinh bất kỳ chi phí nào.
Bước 3 – Thi Công Theo Biện Pháp An Toàn LOTO (Lockout/Tagout)
Áp dụng quy trình khóa cách ly nguồn điện an toàn LOTO, gắn biển cảnh báo và phân luồng thi công độc lập.
Đối với phân hệ điện:
Thay thế toàn bộ các tuyến dây quá tải bằng cáp đồng ruột mềm nhiều sợi bọc cách điện XLPE/PVC chống cháy chậm, đặt trong máng cáp Trunking mạ kẽm nhúng nóng hoặc ống luồn thép ren G.I.
Căn chỉnh, bấm lại đầu cốt cơ học bằng kìm ép thủy lực, sử dụng long đền vênh và siết lực bằng cờ lê cân lực chuyên dụng.
Bố trí lại các lộ Aptomat, lắp đặt rơ-le chống giật (ELCB/RCCB) cho các khu vực ẩm ướt và rơ-le bảo vệ mất pha, đảo pha cho toàn bộ dàn máy động lực.
Đối với phân hệ nước:
Cắt bỏ các đoạn ống sắt rỉ sét, thay thế bằng ống nhựa chịu nhiệt PPR-PN20 (đối với đường nước nóng/hóa chất nhẹ) hoặc ống nhựa HDPE-PN16 hàn nhiệt phụ kiện áp lực cao.
Lắp đặt khớp nối mềm cao su chống rung (Flexible Joint) tại các đầu xả máy bơm và gắn van xả khí tự động (Air Release Valve) tại các điểm cao nhất của tuyến ống để triệt tiêu bọt khí.

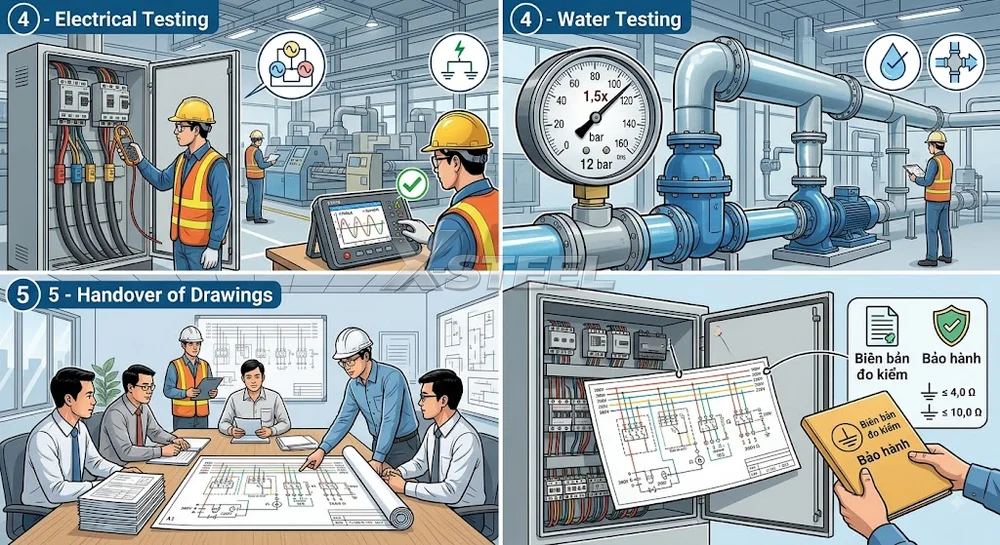

Bước 4 – Thử Nghiệm Tải Thực Tế Và Đo Kiểm Nghiệm Thu
Thử nghiệm hệ thống điện: Đóng điện từng phân vùng, đo kiểm tra điện áp pha (220V ± 5%), điện áp dây (380V ± 5%), dùng ampe kìm kiểm tra dòng tải từng pha khi dàn máy hoạt động $100\%$ công suất, đảm bảo độ lệch pha khống chế dưới 5%.
Thử nghiệm hệ thống nước: Bơm nước ngâm áp lực với áp suất thử nghiệm bằng 1.5 lần áp suất làm việc định mức (thường từ 8 – 12 bar) trong thời gian tối thiểu 2 giờ, theo dõi đồng hồ áp lực để khẳng định 100% tuyến ống kín khít tuyệt đối.
Bước 5 – Bàn Giao Hồ Sơ Hoàn Công Và Bản Vẽ Sơ Đồ Điện M&E
Bàn giao bộ bản vẽ hoàn công cơ điện (As-built Drawing), sơ đồ đấu nối tủ điện chi tiết dán trực tiếp mặt trong cánh cửa tủ phân phối.
Bàn giao biên bản đo kiểm điện trở tiếp địa hệ thống (đạt chuẩn ≤ 4.0 Ω cho tiếp địa an toàn điện và ≤ 10.0 Ω cho tiếp địa chống sét) kèm cam kết bảo hành kỹ thuật dài hạn.
Bảng So Sánh Vật Tư Cơ Điện Chuyên Dụng Dùng Cho Nhà Xưởng
Việc lựa chọn đúng chủng loại vật tư đóng vai trò quyết định đến 90% độ bền và tính an toàn của công trình. Dưới đây là bảng so sánh chi tiết giữa việc sử dụng vật tư cơ điện chuẩn công nghiệp và vật tư dân dụng giá rẻ:
| Hạng Mục Vật Tư | Vật Tư Chuẩn Công Nghiệp (XSTEEL Áp Dụng) | Vật Tư Phổ Thông / Tự Chế (Nguy Cơ Cao) |
|---|---|---|
| 1. Dây Cáp Điện Động Lực | Cáp Đồng XLPE/PVC Chống Cháy Chậm Chịu nhiệt độ ruột dẫn 90°C, vỏ bọc chống cháy theo IEC 60332, độ bền > 25 năm. |
Dây Nhôm Hoặc Dây PVC Thường Chịu nhiệt kém (chỉ 70°C), nhanh giòn nứt vỏ bọc dưới mái tôn nhiệt độ cao. |
| 2. Thiết Bị Đóng Cắt | MCCB Khối Dòng Cắt Cao (36kA – 50kA) Dập hồ quang từ tính an toàn tuyệt đối, tích hợp bảo vệ quá tải và ngắn mạch. |
MCB Tép Dòng Cắt Nhỏ (4.5kA – 6kA) Dễ bị dính tiếp điểm hoặc nổ vỏ nhựa khi xảy ra sự cố ngắn mạch công nghiệp. |
| 3. Máng Đi Dây Cáp | Máng Cáp Trunking Mạ Kẽm Nhúng Nóng Chống chuột bọ gặm nhấm, chống rỉ sét ăn mòn hóa chất, nắp đậy kín khít. |
Dây Buộc Thẳng Vào Kèo Thép Cọ xát trực tiếp với cạnh sắc khung thép gây đứt vỏ, nguy cơ rò điện cực lớn. |
| 4. Đường Ống Nước Áp Lực | Ống Nhựa Nhiệt PPR / HDPE Hàn Nhiệt Chịu áp suất 16 – 20 bar, lòng ống trơn láng 100% không đóng cặn rỉ sét. |
Ống Kẽm Nối Ren Hoặc Ống PVC Mỏng Dễ bị mục chân ren, bục vỡ khớp nối dán keo khi máy bơm tăng áp hoạt động. |
| 5. Hệ Thống Nối Đất | Cọc Tiếp Địa Đồng Đạt Chuẩn ≤ 4.0 Ω Hàn hóa nhiệt Cadweld nguyên khối, bảo vệ an toàn cho con người và thiết bị. |
Không Nối Đất Hoặc Nối Tạm Đóng cọc thép ngắn rỉ sét, điện trở đất cao > 30 Ω, không có tác dụng bảo vệ. |
Các Giải Pháp Kỹ Thuật Xử Lý Triệt Để Từng Sự Cố Chuyên Sâu
Dưới đây là các phương án kỹ thuật đỉnh cao được các kỹ sư XSTEEL áp dụng để giải quyết dứt điểm các bài toán cơ điện nan giải trong nhà máy:

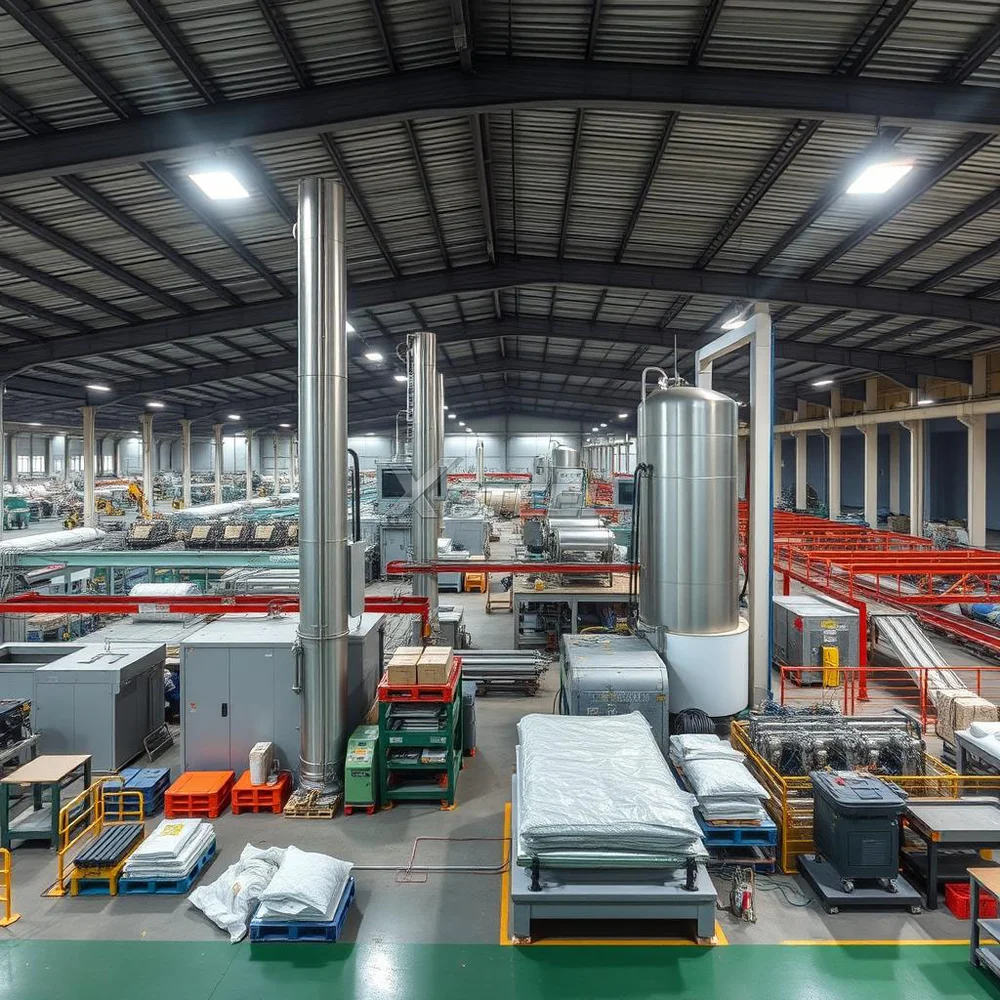

Nâng Cấp Hệ Thống Tụ Bù Và Bộ Lọc Sóng Hài Triệt Tiêu Quá Nhiệt
Vấn đề thực tế: Các nhà máy dệt may, bao bì, cơ khí sử dụng hàng trăm biến tần và máy hàn điện tử sinh ra sóng hài bậc cao (bậc 5, bậc 7, bậc 11), làm méo mó dạng sóng sin của lưới điện. Sóng hài chạy trong hệ thống gây nóng máy biến áp, làm nổ tụ bù công suất và gây tác động sai lệch cho rơ-le bảo vệ.
Giải pháp kỹ thuật của XSTEEL:
Lắp đặt cuộn kháng lọc sóng hài (Detuned Reactor) nối tiếp với các giàn tụ bù khô có cấp điện áp chịu đựng cao (440V – 525V) để triệt tiêu hiện tượng cộng hưởng sóng hài.
Sử dụng bộ điều khiển tụ bù tự động thông minh Microprocessor kiểm soát đóng ngắt theo từng cấp dung lượng thực tế, khống chế hệ số công suất luôn duy trì ở mức tối ưu từ 0.95 – 0.98.
Cân Bằng Phụ Tải 3 Pha Và Xử Lý Dòng Dây Trung Tính (Neutral) Quá Lớn
Vấn đề thực tế: Khi phân chia tải chiếu sáng và các thiết bị 1 pha không đồng đều, dòng điện trên dây trung tính (dây mát) có thể tăng cao tương đương, thậm chí vượt qua dòng điện dây pha, làm nóng chảy dây trung tính gây mất pha trung tính – nguyên nhân thiêu rụi toàn bộ thiết bị điện 220V trong nhà xưởng.
Giải pháp kỹ thuật của XSTEEL:
Dùng ampe kìm thu thập dữ liệu dòng tải liên tục trong 24 giờ của tất cả các nhánh phụ tải.
Tiến hành đảo lộ, chia đều phụ tải công suất tương đương cho cả 3 pha R, S, T.
Nâng cấp tiết diện dây dẫn trung tính bằng $100\% – 150\%$ tiết diện dây pha để triệt tiêu nguy cơ cháy dây mát.

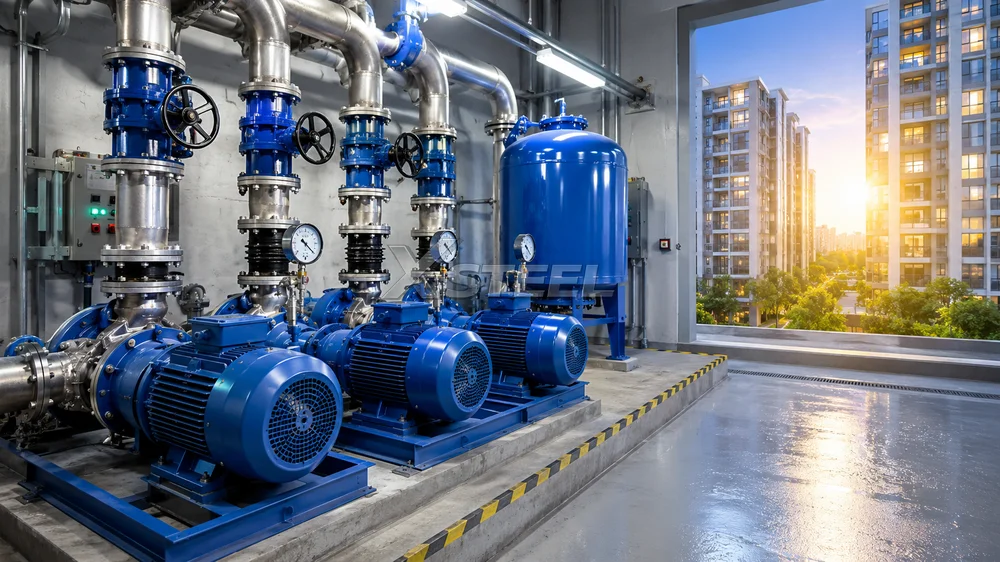

Cải Tạo Hệ Thống Bơm Tăng Áp Biến Tần Và Van Chống Búa Nước
Vấn đề thực tế: Hệ thống bơm cũ sử dụng bình tích áp cơ học đóng ngắt theo rơ-le áp lực tạo ra độ trễ lớn, áp lực nước không đều và phát sinh xung áp búa nước làm nứt gãy hệ thống đường ống.
Giải pháp kỹ thuật của XSTEEL:
Lắp đặt biến tần điều khiển động cơ bơm nước (Inverter Constant Pressure System). Biến tần tự động điều chỉnh tốc độ vòng quay động cơ theo tín hiệu áp suất từ cảm biến áp lực (Pressure Transmitter 4-20mA), giữ áp suất đường ống luôn ổn định tuyệt đối ở mọi mức lưu lượng tiêu thụ.
Lắp đặt van búa nước dạng lò xo (Water Hammer Arrestor) tại các vị trí đầu nhánh ống chính để hấp thụ toàn bộ xung lực dội ngược khi ngắt van, bảo vệ đường ống bền bỉ trên 30 năm.
Kết Hợp Cải Tạo Điện Nước Với An Toàn PCCC Và Hạ Tầng Nhà Xưởng
Một dự án cải tạo cơ điện hoàn chỉnh không thể tách rời quy hoạch tổng thể về phòng cháy chữa cháy và cấu trúc xây dựng nhà xưởng:

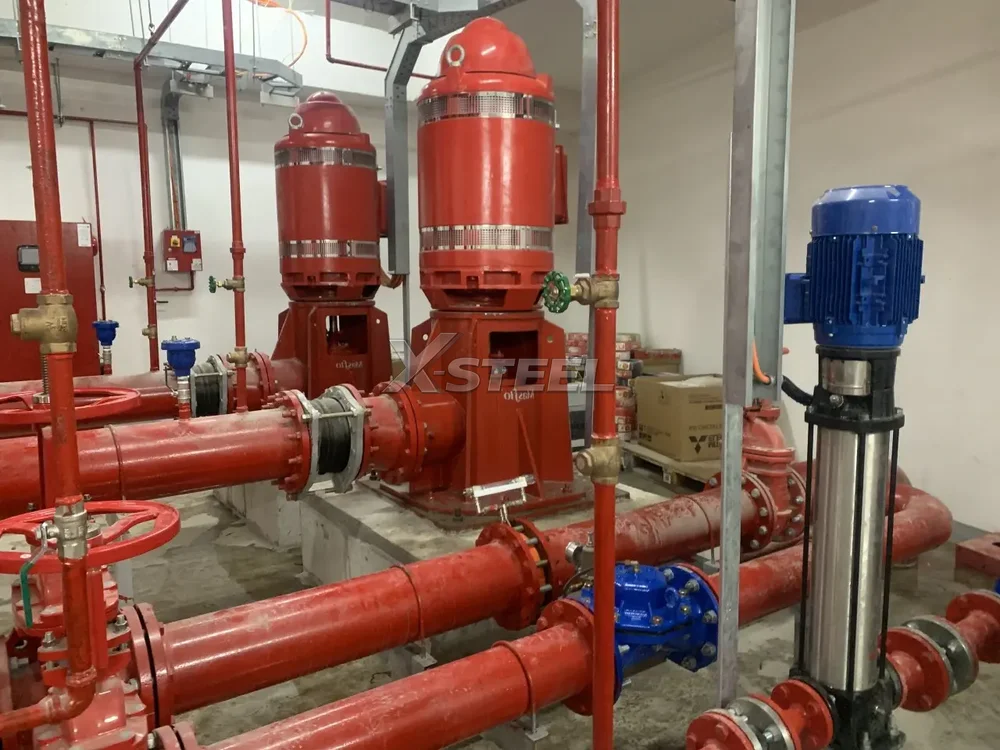

Đồng Bộ Tuyến Cáp Chống Cháy Độc Lập Cho Hệ Thống PCCC
Theo quy chuẩn kỹ thuật an toàn phòng cháy mới nhất (QCVN 06:2022/BXD), nguồn điện cấp cho trạm máy bơm PCCC, quạt hút khói hành lang và hệ thống báo cháy tự động bắt buộc phải là nguồn điện loại 1 ưu tiên:
Cáp điện cấp nguồn cho bơm PCCC phải đi riêng biệt, sử dụng cáp chống cháy (Fire Resistant Cable) có lớp bọc Mica chịu nhiệt độ lên đến 950°C trong 3 giờ mà không bị mất tính dẫn điện.
Để kiểm tra và bảo dưỡng toàn diện tính liên động giữa mạng lưới điện và hệ thống dập lửa tự động, sếp có thể tham khảo thêm cẩm nang bảo trì hệ thống PCCC nhà xưởng định kỳ chuẩn quy định.
Bên cạnh đó, việc thi công đường ống ngầm hoặc đục rãnh đi cáp điện phải được phối hợp nhịp nhàng với công tác sửa chữa nền bê tông nhà xưởng nhằm đảm bảo chống thấm cổ ống và không làm nứt vỡ kết cấu chịu lực của nền sàn. Để chuẩn bị chu đáo về mặt tài chính cho toàn bộ các hạng mục cải tạo tổng thể, chủ doanh nghiệp nên tham khảo bảng báo giá sửa chữa nhà xưởng bóc tách chi tiết mới nhất của XSTEEL.
Hệ thống cơ điện vận hành ổn định, an toàn chính là “tấm lá chắn” vững chắc nhất bảo vệ tài sản, tính mạng con người và duy trì mạch máu sản xuất kinh doanh liên tục cho doanh nghiệp. Việc chủ động đầu tư sửa chữa hệ thống điện nước nhà xưởng chuẩn quy chuẩn kỹ thuật không chỉ giúp tiết kiệm hàng trăm triệu đồng chi phí điện năng hao phí mà còn nâng cao năng lực cạnh tranh của nhà máy trong mắt các đối tác toàn cầu.
Với hơn 10 năm kinh nghiệm trong lĩnh vực gia công kết cấu thép và tổng thầu cải tạo nhà xưởng công nghiệp, XSTEEL cam kết mang đến giải pháp cơ điện trọn gói: Khảo Sát Tận Nơi 24H – Thiết Kế Chuẩn TCVN – Báo Giá BOQ Minh Bạch – Bảo Hành Dài Hạn.
Quý Doanh nghiệp, Chủ xưởng đang gặp sự cố chập điện, lệch pha, rò rỉ nước hoặc có nhu cầu nâng cấp toàn diện hệ thống M&E?
👉 LIÊN HỆ NGAY VỚI XSTEEL ĐỂ ĐƯỢC CỬ KỸ SƯ M&E XUỐNG KHẢO SÁT HIỆN TRẠNG VÀ TƯ VẤN PHƯƠNG ÁN XỬ LÝ MIỄN PHÍ TRONG 24H!
